• Precyzyjna diagnoza: Umożliwia wykrycie mikropęknięć, zabrudzeń, wadliwych połączeń czy problemów z diodami bypass.
• Weryfikacja gwarancji: Pozwala udowodnić spadek mocy panela poniżej wartości deklarowanych przez producenta.
• Kluczowe parametry: W trakcie testu mierzone są najważniejsze wartości wskaźnikowe instalacji:
  • \(I_{SC}\) – prąd zwarciowy (maksymalny prąd, jaki może popłynąć).
  • \(V_{OC}\) – napięcie obwodu otwartego (maksymalne napięcie przy rozwartym obwodzie).
  • Punkt MPP – punkt mocy maksymalnej (parametry, w których panel pracuje najwydajniej).

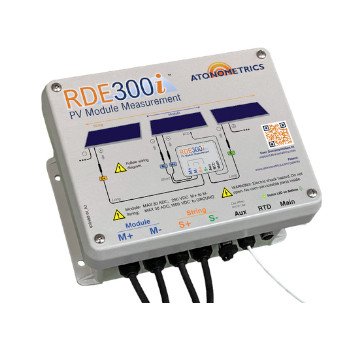

System pomiarowy modułów fotowoltaicznych RDE300i™, przeznaczony jest do użytku na zewnątrz w instalacjach paneli fotowoltaicznych i służy do przekształcania modułów PV w układzie fotowoltaicznym w czujniki do pomiaru parametrów wydajnościowych układu, takich jak efektywne natężenie promieniowania słonecznego, stopień zabrudzenia, zysk dwustronny, degradacja, moc wyjściowa modułów i inne. RDE300i wykonuje pomiary modułu fotowoltaicznego w celu zmierzenia jego mocy, napięcia, prądu i innych parametrów, a następnie przetwarza je wraz z danymi kalibracyjnymi. Wersja liniowa RDE300i (810275-01) może być podłączona bezpośrednio do panelu fotowoltaicznego w celu pomiaru docelowego modułu w miejscu jego pracy, bez konieczności wyjmowania go. Ta wersja posiada złącza zarówno dla modułu docelowego, jak i łańcucha fotowoltaicznego. Wersja autonomiczna (810275-02) nie posiada złącza łańcuchowego i obsługuje wyłącznie autonomiczne moduły referencyjne. RDE300i charakteryzuje się szerokim zakresem wejściowym dla modułów do 30 A, 250 V i 1500 W. Dołączony samoprzylepny czujnik Pt1000 RTD umożliwia pomiary temperatury tylnej części modułu. Komunikacja z rejestratorem danych lub systemem SCADA odbywa się za pośrednictwem protokołu Modbus RTU (RS485). Każdy moduł RDE300i mierzy jeden moduł fotowoltaiczny. W zastosowaniach wymagających porównania wielu modułów należy skonfigurować jeden moduł jako lidera, a drugi jako podążający, podłączony do pomocniczego portu rozszerzeń modułu lidera. Moduł RDE300i można również połączyć z optycznym czujnikiem zabrudzenia Mars™ oraz ogniwem referencyjnym RC22™, aby skonfigurować systemy do różnych zastosowań.

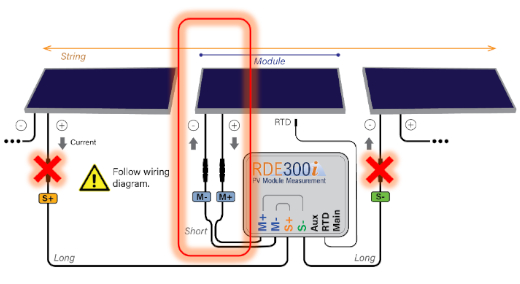

Każde urządzenie RDE300i mierzy parametry I-V, w tym moc (Pmax), prąd (Isc, Imp) i napięcie (Voc, Vmp) podłączonego modułu fotowoltaicznego, zarówno w trybie autonomicznym, jak i w ramach paneli fotowoltaicznych. W przypadku pracy na miejscu urządzenie RDE300i jest podłączane szeregowo do ciągu fotowoltaicznego i okresowo wykonuje pomiary I-V bez wpływu na falownik, co eliminuje potrzebę stosowania samodzielnych modułów referencyjnych. Urządzenie RDE300i służy do automatycznego obliczania efektywnego natężenia promieniowania dla modułu referencyjnego PV, takiego jak całkowite natężenie promieniowania dla systemów dwustronnych, lub do monitorowania maksymalnej potencjalnej mocy wyjściowej systemu. Łącząc wiele urządzeń RDE300i i/lub dodatkowe czujniki Atonometrics poprzez dołączony port AUX, można automatycznie obliczać współczynniki zabrudzenia modułów fotowoltaicznych oraz inne wskaźniki wydajności. RDE300i jest zaprojektowany do pracy z szeroką gamą typów modułów fotowoltaicznych, w tym krystalicznych lub cienkowarstwowych, dwustronnych lub jednostronnych. Urządzenie ma szeroki zakres wejściowy i może mierzyć do 30 A, 250 V i 1500 W. Łatwo łączy się z systemem SCADA, dostarczając dane wyjściowe za pomocą protokołu Modbus RTU przez RS485.

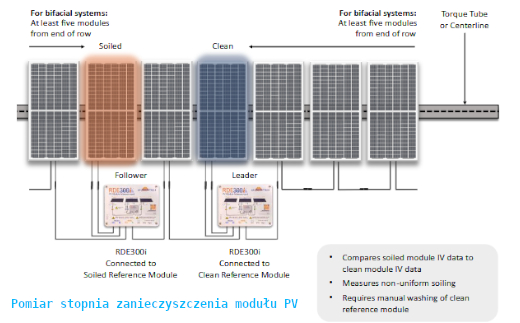

Spełnia wymagania normy IEC 61724-1 dotyczące pomiaru stopnia zabrudzenia paneli fotowoltaicznych.

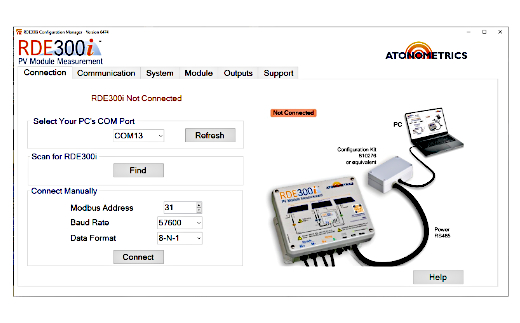

Oprogramowanie RDE300i Configuration Manager (nr 500092) umożliwia konfigurację i testowanie urządzenia RDE300i. Oprogramowanie działa na komputerze z systemem Windows. Instrukcje dotyczące oprogramowania można znaleźć w podręczniku użytkownika RDE300i.

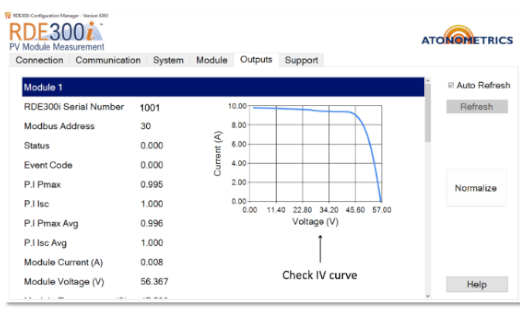

W sofcie programuje się charakterystykę wzorcową posiadanego modułu PV do którego przetwornik porównuje faktyczne wskazania z rzeczywistych modułów PV użytkownika
