Zastosowania:
- Określenie ilość strat spowodowanych zabrudzeniami na potrzeby monitorowania wydajności instalacji fotowoltaicznych
- Optymalizacja harmonogramów mycia elektrowni fotowoltaicznych
- Określanie typowych wskaźników zabrudzenia na potrzeby modeli prognostycznych
- Gromadzenie danych rozpoznawczych przed rozpoczęciem budowy w celu oceny zasobów słonecznych

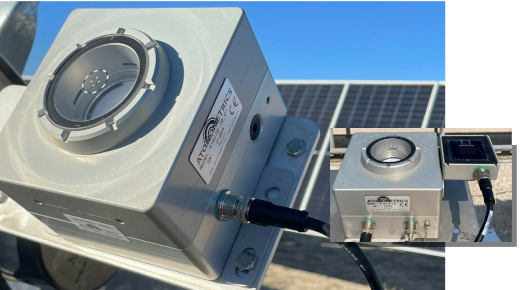

Mars monitoruje utratę transmisji światła spowodowaną przez kurz na panelach fotowoltaicznych przy użyciu nowej i innowacyjnej technologii optycznej. Nie posiada on żadnych ruchomych części i nie potrzebuje światła słonecznego do wykonania pomiarów. Dostarcza informacji dla systemów zarządzania instalacją solarną, dzięki czemu można dokładnie zdecydować, kiedy i gdzie należy przeprowadzić czyszczenie.
Dane techniczne

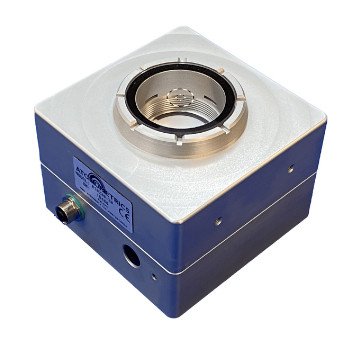

| Ogólne Nazwa modelu | Mars Soiling Sensor™ |
| Numer katalogowy | 810230-20, wersja sprzętowa 01 (810230-20-01) |
| Temperatura otoczenia | w zakresie pracy od -20 do +60 °C |
| Napięcie wejściowe | 10–30 V DC |
| Pobór mocy średnio | ~3 W (do 6 W w trybie przejściowym) |
| Dokładność | (przy 5% utracie czystości) ± 1% |
| Granica wykrywalności | 0,3% |
| Rozdzielczość | 0,01% |
| Lokalna kalibracja pyłu | Nie jest wymagana |
| Protokół komunikacyjny | Modbus RTU (RS-485) |
| Materiał mechaniczny: | obudowa z anodowanego aluminium |
| Stopień ochrony | IP67 |
| Wymiary: | 115,0 x 115,0 x 98,1 mm bez złączy i płyty montażowej |
| Masa: | 1,48 kg |
| Montaż | Różne konfiguracje montażowe W zestawie znajduje się standardowa płytka montażowa |
| Złącze | Zasilanie i RS485 Złącze M12, IP67 |
| Kabel | Zasilanie i RS485 Ekranowany, odporny na warunki atmosferyczne, odporny na promieniowanie UV, 24 AWG / 0,2 mm2, złącze M12, IP67, różne długości dostępne osobno |
Zasada pomiaru:

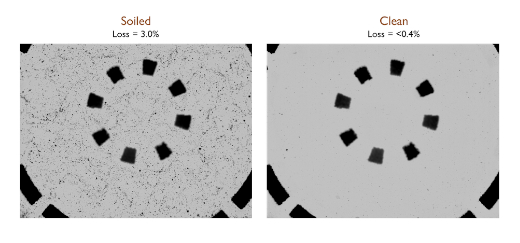

Czujnik zabrudzeń Mars™ określa stratę przepuszczalności światła przez okienko zbierające zabrudzenia za pomocą systemu kamer skierowanych w stronę nieba przez to okienko. Kamera jest ustawiona tak, aby widzieć zewnętrzną warstwę okienka, w tym wszelkie obecne na nim cząsteczki zabrudzeń. Gdy cząsteczki zabrudzeń gromadzą się na okienku, blokują one dostęp światła z nieba do kamery. Pomiar polega na określeniu ilości światła z nieba utraconej w każdym pikselu obrazów zarejestrowanych przez kamerę. Czujnik Mars automatycznie przeprowadza analizę każdego dnia około zachodu słońca, kiedy warunki są optymalne. Aby wykonać pomiar, czujnik musi być umieszczony na zewnątrz z dobrym widokiem na niebo, zgodnie z instrukcją obsługi Mars 810230-20. Wewnątrz okienka czujnika Mars nadrukowane są punkty kalibracyjne. Znaki te pozwalają czujnikowi automatycznie określić referencyjne poziomy intensywności pikseli do wykonania pomiaru, w tym poziomy intensywności odpowiadające całkowicie pochłaniającym cząsteczkom zanieczyszczeń (czarne znaki) oraz poziomy intensywności odpowiadające całkowicie odbijającym cząsteczkom zanieczyszczeń (białe znaki). Poprzez odniesienie intensywności każdego piksela między czarnymi i białymi znakami określa się względną transmisję światła przez każdy piksel. Należy zauważyć, że zarówno czarne, jak i białe znaki wydają się ciemne na obrazach z kamery Mars, ponieważ oba znaki rzucają cień i blokują światło z nieba.
Kalibracja czujnika zanieczyszczeń Mars składa się z dwóch elementów:
Określenie pozycji znaków wyrównujących na kamerze: Ten krok jest wykonywany w firmie Atonometrics przed wysyłką. Okienko urządzenia Mars jest czyszczone i rejestrowane są obrazy. Zautomatyzowane oprogramowanie określa pozycje znaków, a te są zapisywane w ustawieniach kalibracyjnych urządzenia. Określenie referencyjnych poziomów intensywności do analizy obrazu: Ten krok jest wykonywany za każdym razem, gdy Mars przeprowadza analizę. Automatycznie wyodrębnia poziomy intensywności znaków referencyjnych na oknie widocznych na obrazie i wykorzystuje je jako wartości referencyjne do analizy pikseli obrazu odpowiadających cząsteczkom zanieczyszczeń, określając względną utratę transmisji każdego piksela na obrazie poprzez porównanie ze znanymi znakami referencyjnymi. W ten sposób Mars samokalibruje się przy każdej analizie. W firmie Atonometrics przed wysyłką każda jednostka jest testowana przy użyciu próbek testowych w celu zapewnienia, że odczyty mieszczą się w prawidłowym zakresie. Zasada działania urządzenia Mars i podejście do autokalibracji są objęte wieloma patentami, w tym tymi wymienionymi na naszej stronie poświęconej patentom. Więcej informacji można znaleźć w artykule badawczym z konferencji EU PVSEC 2018.
Czujnik zanieczyszczenia Mars może być używany samodzielnie lub w ramach systemu wraz z innymi czujnikami firmy Atonometrics, w tym modelami RDE300i i RC22.
