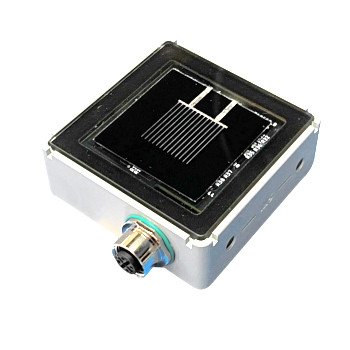

RC22 to pierwsza celka referencyjna do paneli fotowoltaicznych, zoptymalizowana specjalnie zarówno pod kątem systemów dwustronnych, jak i jednostronnych. Ultrakompaktowa konstrukcja pozwala na łatwy montaż w dowolnym miejscu, w tym na tylnej stronie panelu dwustronnego. Szeroki zakres dynamiczny, bardzo niskie odchylenie od zera oraz podwójna kalibracja zarówno przy 1000 W/m² (STC), jak i 135 W/m² (BSTC) zapewniają dokładne pomiary w całym zakresie natężenia promieniowania obserwowanego w systemach dwustronnych. Unikalna konstrukcja powierzchni RC22, sięgająca aż do krawędzi, eliminuje nadmierne zabrudzenia w porównaniu z konwencjonalnymi ogniwami referencyjnymi. Zintegrowane funkcje obsługują wiele konfiguracji montażowych dla stacji pogodowych / meteorologicznych. Komunikacja odbywa się poprzez Modbus RTU przez RS485.
Standardowe warunki testowe (STC) – Normy laboratoryjne dla paneli PV definiują następujące warunki badania:
Natężenie promieniowania słonecznego: (całkowite w warunkach zewnętrznych). Temperatura modułu. Widmo słoneczne (masy powietrza): (odpowiada grubości atmosfery dla światła słonecznego padającego pod kątem). Warunki badania są określone następująco – natężenie promieniowanie: 1000 W/m², temperatura modułu: 25°C, widmo sloneczne AM: 1,5 (AM oznacza masę powietrza, grubość atmosfery; na równiku, masa powietrza = 1, w Europie ok. 1,5).

Wyjścia:

• Natężenie promieniowania słonecznego
• Prąd zwarciowy ogniwa
• Temperatura ogniwa

Zastosowania:

• Pomiar promieniowania słonecznego z wysoką dokładnością zarówno dla jedno-, jak i dwustronnych systemów fotowoltaicznych
• Pomiar natężenia promieniowania w celu monitorowania współczynnika wydajności słonecznej na potrzeby eksploatacji i konserwacji
• Charakterystyka równomierności natężenia promieniowania na tylnej stronie paneli dwustronnych
• Gromadzenie danych rozpoznawczych na terenach przed rozpoczęciem budowy w celu oceny zasobów słonecznych

Zoptymalizowane pod kątem dwustronnych paneli fotowoltaicznych

• Wymiary, sposób montażu, elektronika i kalibracja zostały specjalnie zoptymalizowane zarówno pod kątem paneli jedno-, jak i dwustronnych
• Niewielkie rozmiary, możliwość montażu w dowolnym miejscu
• Kompaktowy wymiar – zaledwie 65 mm
• Wiele zintegrowanych opcji montażu w tym montaż na tylnej stronie modułów dwustronnych
• Szkło do krawędzi, brak nadmiernego zabrudzenia, unikalna konstrukcja „szkło do krawędzi” pozwala na spływanie wody, eliminując nadmierne zabrudzenie w porównaniu z konwencjonalnymi ogniwami
• Solidna konstrukcja mechaniczna
• Obudowa z anodowanego aluminium o stopniu ochrony IP67

Dokładność przy niskim i wysokim natężeniu promieniowania

• Dokładne pomiary na przedniej i tylnej stronie modułów fotowoltaicznych
• Kalibracja zarówno przy 150W/m² jak i 1000W/m²
• Układ pomiarowy o szerokim zakresie dynamicznym
• Komunikacja cyfrowa przez protokół Modbus w standardzie RS485
• Wewnętrznie skalibrowane pomiary: nie ma potrzeby zarządzania stałymi kalibracyjnymi w rejestratorach lub systemie SCADA
• Standardowe w branży 5-pinowe złącze okrągłe M12
• Łatwa wymiana w celu ponownej kalibracji
• Dostępne są kompatybilne kable z bezpiecznymi, formowanymi złączami w wielu długościach

Dane techniczne

Montaż:

1. Standardowa płyta montażowa

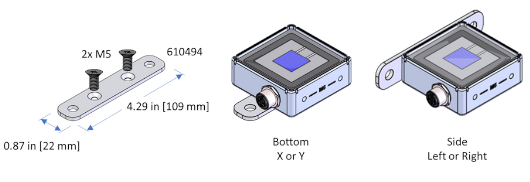

Standardowa płyta montażowa (610494) znajduje się w zestawie każdego urządzenia RC22. Za pomocą dołączonych śrub M5 płytę można przymocować do spodu urządzenia RC22 w orientacji X lub Y, a także po lewej lub prawej stronie urządzenia. Uwaga: Dołączone śruby M5 służą również do montażu urządzenia RC22 na dowolnym z innych rozwiązań montażowych przedstawionych na tej stronie i należy je zachować podczas demontażu standardowej płyty montażowej i zmiany na jedno z pozostałych rozwiązań montażowych.

2. Podwójna płyta montażowa

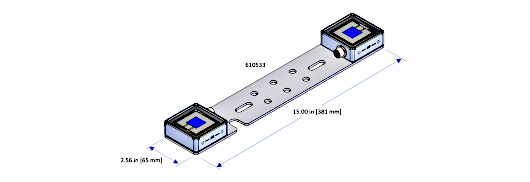

Podwójna płyta montażowa (610533) może służyć do zamontowania jednej lub dwóch jednostek RC22. Płyta ta idealnie nadaje się do montażu modułów RC22 z przodu stałej konstrukcji fotowoltaicznej na płatwiach lub dostarczonych przez klienta przedłużeniach, takich jak profile kątowe lub system Unistrut. Moduły RC22 montuje się do płyty 610533 za pomocą śrub M5 dołączonych do każdego modułu RC22. Pozostałe elementy montażowe do zamocowania samej płyty 610533 do stelaża klienta muszą być dostarczone przez klienta.

3. Zestaw montażowy do rur momentu obrotowego

Zestaw montażowy do wsporników rur momentu obrotowego (810313) umożliwia montaż modułów RC22 na rurze momentu obrotowego w jednoosiowym systemie śledzenia paneli fotowoltaicznych. Zestaw ten można zamocować na kwadratowych, okrągłych i ośmiokątnych rurach momentu obrotowego o średnicy od 5 do 6 cali (127–152 mm). Moduły RC22 montuje się do górnej płyty zestawu 810313 za pomocą śrub M5 dołączonych do każdego modułu RC22. Zestaw służy do montażu jednego lub dwóch modułów RC22 z przodu (u góry) rury skrętnej. Opcjonalnie można dokupić dodatkową podwójną płytkę montażową 610533, aby zamontować maksymalnie dwa moduły RC22 z tyłu (u dołu) rury skrętnej, jak pokazano poniżej.
