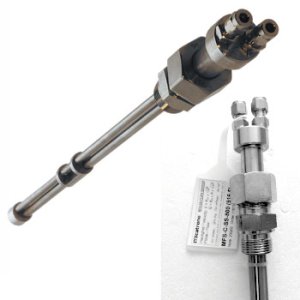

MFS-SS rejestruje różnicę ciśnień między stronami p+ i p- sondy. Po podłączeniu do czujnika z serii Micaflex przepływ może być obliczany i kontrolowany.

Zastosowania

• Pomiar przepływu w kanałach spalin, wentylacji procesowej i innych środowiskach o wysokiej temperaturze i/lub agresywnym powietrzu.

Dane techniczne

• Wymiary od 100 mm do 1600 mm.
• Produkowane na zamówienie w oparciu o specyfikację klienta
• Różnica ciśnień między p+ i p- jest 2 razy wyższa niż w przypadku odpowiedniego pomiaru rurką Prandtla.
• Wykonane ze stali kwasoodpornej SS2348 (odpowiednik AISI316L).
• Wytrzymuje temperatury do 600°C
• Odporny na agresywne lub zapylone powietrze.

MFS-SS jest standardowo wyposażony w złącze rurowe 8/6, ale może być wyposażony w Swagelok, złącze mosiężne lub inne złącze zgodnie ze specyfikacją klienta.

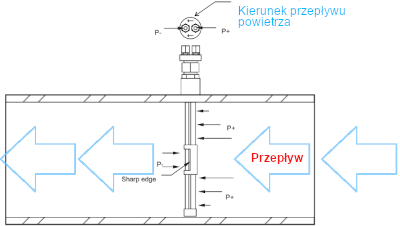

Rurka uśredniająca przepływu MFS została opracowana w celu zaspokojenia dużego zapotrzebowania na dokładny pomiar przepływu powietrza w wszystkich typach instalacji wentylacyjno klimatyzacyjnych. Niewątpliwą zaletą czujnika jest prostota jego montażu na kanale. Należy wykonać króciec z gwintem R3/4”. Rurka montowana jest od góry na króćcu a z przeciwnej strony opiera się o ściankę wewnętrzną lub przy dłuższych (800mm) na końcu znajduje się łącznik z gwintem. Rurka MFS-SS generuje średnią wartość ciśnienia z całego przekroju danego kanału. Podobnie jak dla rurki Prandtla uzyskujemy całkowite ciśnienie (P+), jak również wzmocnione zależne od prędkości oznaczone jako (P-). Razem oba te parametry, P+ i P-, tworzą ciśnienie różnicowe, z którego można obliczyć średni przepływ lub prędkość. Różnica ciśnień jest 2 razy większa niż odpowiednia wartość uzyskana przy pomiarach rurką Prandtla. W zależności od wymiarów kanału oraz rodzaju kanału należy stosować jeden lub więcej czujników. Każdy z czujników można łączyć z kolejnym poprzez odpowiednią rurkę impulsową oraz uchwyt zaciskowy.

dla kanałów okrągłych:

 dla kanałów kwadratowych/prostokątnych liczone dla dłuższego boku:

 Skład zestawu:

• Czujnik MFS (ilość zależna od średnicy i wymiaru kanału)
• Element łączący kilka czujników w jedno wyprowadzenie MTSF2,3,4
• Przetwornik różnicy ciśnień np. Magnesense MSX lub MF-PFT | PFTT

Dostępne modele czujników:

Wymiar od 100.... 1199mm

Miejsce montażu sondy uśredniającej:

Wybór miejsca montażu jest bardzo ważny ażeby uzyskać najlepszy wynik pomiaru. Miejsce powinno zapewniać jak najbardziej niezakłócony przepływ. W kierunku przepływu przed czujnikiem zaleca się prosty odcinek przewodu 7 razy większy od długości czujnika i po 1 raz długość czujnika. Czujnik przepływu należy montować przed przepustnicą w kierunku przepływu w odległości nie mniejszej niż 1 długość. Po klapie nie bliżej niż 7-10 razy długość czujnika.

Dane techniczne:

• Sondy MFS - SS uśredniające przepływ powietrza
• Temperatura pracy: standard 600°C
• Zakres pomiaru prędkości: 2...25m/s | wyższy zakres na życzenie
• Błąd pomiarowy: < ±3...5%
• Ciśnienie 2x większe od podobnego na rurce Prandtla
• Mocowanie poprzez uchwyt R3/4"

Element pomiarowy uśredniający MFS-SS:

Zakres pomiarowy: 2...25 m/s
Max. temperatura pracy: 600°C
Maksymalny wymiar MFS: 1600mm,
Maksymalny błąd pomiarowy < ±3...5%
Max. ciśnienie statyczne: 100 kPa

Cechy:

• Wysoka dokładność pomiarowa
• Wyższa wartość ciśnienia różnicowego w porównaniu do rurek Prandtla
• Niski spadek ciśnienia wynikający z oporów na rurce
• Standardowe i specjalne wymiary
• Opatentowana konstrukcja
• Konstrukcja stalowa nierdzewna kwasoodporna, maksymalna długości 1600 mm

Wzór wyliczenia prędkości lub wydajności za pomocą rurki uśredniającej:
Współczynnik K_m znajduje się na tabliczce przy czujniku.

gdzie:

• ρ = gęstość odniesiona do warunków standardowych [kg/m³]
• ΔP = różnica ciśnień na rurce (z przetwornika) [Pa]
• B = ciśnienie barometryczne [hPa]
• K_m = współczynnik charakterystyczny dla danego typu rurki - podany przez producenta
• A = pole powierzchni kanału [m²]
• Q = przepływ [m³/s]

Opis:

Dla danej długości każdy z czujników dostarczany jest z indywidualnym współczynnikiem K_m

Konserwacja

• Zazwyczaj czujnik nie wymaga żadnej konserwacji.
• Jeśli powietrze jest bardzo zanieczyszczone, należy zdemontować czujnik raz w roku i wyczyścić sprężonym powietrzem.
• Żadna część czujnika nie zostanie uszkodzona podczas normalnego czyszczenia. Dozwolone jest użycie sprężonego powietrza zarówno po zewnętrznej stronie czujnika, jak i przez zawory ciśnieniowe.
• Należy upewnić się, że czujnik nie jest podłączony do przetwornika podczas czyszczenia.

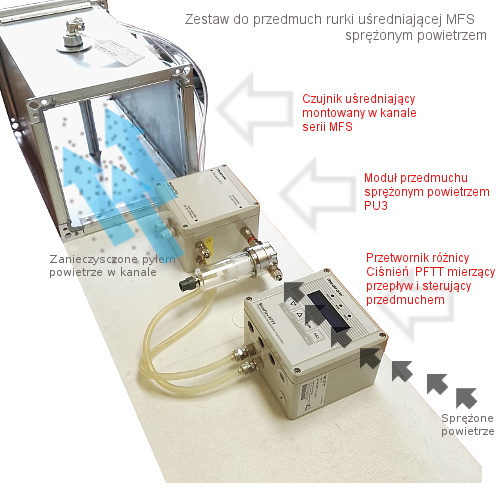

W opcji zestaw do przedmuchu rurki sprężonym powietrzem:
