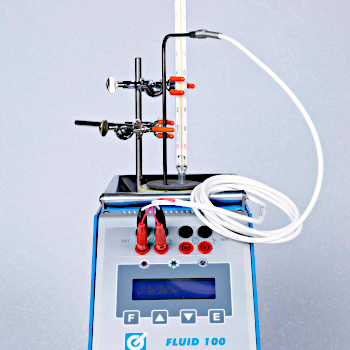

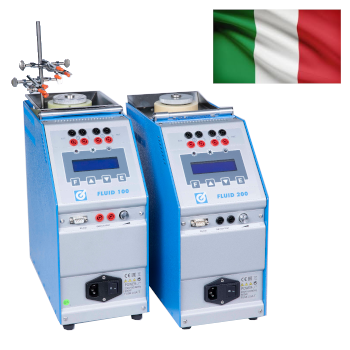

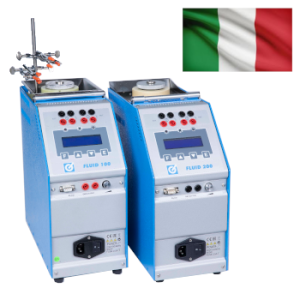

Kalibratory serii Fluid100 i 200 to mobilne wzorce temperatury z wbudowaną termostatyzowaną wanną. Przeznaczone do sprawdzania i wzorcowania czujników termoelektrycznych, rezystancyjnych oraz termometrów szklanych, bimetalicznych, gazowych w stabilizowanej temperaturowo wannie. Kalibrator składa się z aluminiowego naczynia o pojemności około 400cm3. W wannie znajduje się ciecz, najczęściej to olej silikonowy 47v20 o jednorodnej temperaturze zapewnianej poprzez mieszadło magnetyczne. Prędkość mieszadła regulowana jest w zależności od lepkości stosowanego płynu. Proces mieszania zapewnia odpowiednią transmisję ciepła, doskonałą stabilność i jednorodność; duży rozmiar wanny umożliwia testowanie czujników o różnych długościach i średnicach. Modele cieczowe nadają się zarówno do niskich, jak i wysokich zakresów temperatur. Ponadto dostępne są modele z podwójnym wbudowanym wskaźnikiem temperatury do porównania wskazania temperatury czujnika referencyjnego oraz sprawdzanego. Fluid może być używany z różnego rodzaju akcesoriami: suchymi blokami, suchymi korpusami, rurkami przedłużającymi, płynami itp. Używając Fluidu można kalibrować czujniki temperatury z taką samą dokładnością i precyzją jak w przypadku modeli z suchym blokiem. Zarówno nisko- jak i wysokotemperaturowy kalibrator serii Fluid dostępny jest w czterech różnych wykonaniach. Wszystkie modele mogą być wyposażone w podwójne wejście 2I termoparowe oraz rezystancyjne przeznaczone do podpięcia czujnika wzorcowego
Główne cechy
- Fluid 100-45: zakres temperatur: -30°C ÷ 150°C
- Fluid H100: zakres temperatur: -18 °C ÷ 140°C
- Fluid 200: zakres temperatur: TAmb ÷ 200°C
- Fluid H200: zakres temperatur: TAmb ÷ 250°C
- Dokładność: ±0,15°C lub ±0,2°C
- Głębokość otworu: 170 mm
- Średnica otworu: 45-60 mm
Dane techniczne | Fluid 100-45 | Fluid H100 | Fluid 200 | Fluid H200 |
Zakres pracy | -30°C ÷ 150°C | -18 °C ÷ 140°C | Amb ÷ 200°C | Amb ÷ 250°C |
Średni czas podgrzewania od Tamb do 140°C | 40min | 55min | 25min | 25min |
Średni czas chłodzenia od 140°C do Tamb | ~100min | ~50min | ~70min | ~70min |
Pionowa niejednorodność
|
±0.05°C w 0ºC
dla 60mm powyżej dna |
±0.05°C w 0ºC
dla 60mm powyżej dna |
±0.01°C w 140ºC
dla 60mm powyżej dna |
±0.01°C w 140ºC
dla 60mm powyżej dna |
Promieniowa niejednorodność (40mm) | ±0.02°C (dla 0ºC) | ±0.07°C (dla 140ºC) | ±0.06°C (dla 150°C) | ±0.06°C (dla 150°C) |
Głębokość wanny kalibracyjnej | 170mm | 170mm | 170mm | 170mm |
Średnica otworu wanny kalibracyjnej | 45mm | 60mm | 60mm | 60mm |
Dokładność wyświetlacza | ±0.15°C | ±0.15°C | ±0.15°C | ±0.2°C |
Stabilność: | ±0.15°C w -5ºC | ±0.15°C w -5ºC | ±0.03°C w 150ºC | ±0.03°C w 150ºC |
Rozdzielczość wyświetlacza | ±0.1°C | ±0.1°C | ±0.1°C | ±0.1°C |
Jednostki | °C | °F | K | °C | °F | K | °C | °F | K | °C | °F | K |
Test styku | tak | tak | tak | tak |
Wymiary kalibratora | 160x360x350mm | 160x360x350mm | 160x360x350mm | 160x360x350mm |
Waga | 11kg | 11kg | 8.3kg | 8.3kg |
Zasilanie | 230VAC | 230VAC | 230VAC | 230VAC |
Moc | 300W | 300W | 500W | 500W |
