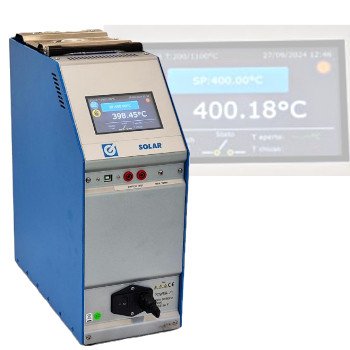

Piec kalibracyjny SolarT+ oraz Solar+T

Kategoria: Piece kalibracyjne
Nr kat.: Piec kalibracyjny SolarT+ i Solar+T
− +

Piec kalibracyjny z suchym blokiem model Solar+ oraz Solar+T, przeznaczony do sprawdzenia czujników termoparowych i rezystancyjnych.

  • Zakres generowania temperatur SolarT+: (+200...1100°C).
    Zakres generowania temperatur Solar+T: (+200...1200°C).
  • Dokładność wyświetlacza ±3°C, stabilność ±3,6°C lub 1.5°C
  • Średnica wkładu Solar+: 44mm, głębokość zanurzeniowa: 175mm.
    Średnica wkładu Solar+T: 35mm, głębokość zanurzeniowa: 160mm.
OPIS

Przenośny kalibrator termostatyczny SOLAR zaprojektowano w celu przeprowadzania laboratoryjnych i terenowych kontroli czujników termoparowych i rezystancyjnych Pt100. Piec składa się z pionowego otworu z wewnętrzną rurą ceramiczną i wymiennego wkładem. Wkład którego rozmiar dopasowany do wymiaru zewnętrznego otworu kalibratora, zapewnia właściwą transmisję ciepła, jak również optymalne wartości stabilności i jednorodności. Jego wymienność umożliwia testowania czujników o różnych długościacsolar 02h i  średnicach w zakresie od 1 mm do 26mm. Wkład w wyposażeniu standardowym posiada 4 otwory [Ø 7, 9, 11 i 13,5mm]; na zamówienie dostępne są wersje z innymi wymiarami otworów.

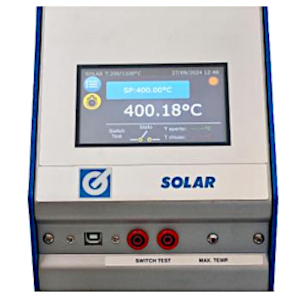

Piec kalibracyjny SOLAR wyposażono w przeciwprądowy wymuszony system chłodzenia powietrzem, który to utrzymuje niską temperaturę w górnej części pieca. System ten umożliwia sprawdzanie nawet bardzo krótkich czujników, bez nagrzewania ich głowicy lub ich uchwytu w przypadku sond przenośnych. Dodatkowo SOLAR posiada nowy regulator PID, którego mikroprocesor zapewnia rozdzielczość do 0,01 °C a także odczyt w °C, °F i K. Regulator ma możliwość programowania kroków kalibracji góra/dół oraz zapamiętywanie temperatury roboczej.
Wersja pieca SOLART-3I wyposażona jest w kartę akwizycji danych z dwoma programowalnymi wejściami REF i EXT (typ Pt100 3/4 przewodowe; termopary: E, J, K, N, R, S) z pozłacanymi stykami i automatyczną kompensacją zimnych końców. Wejście REF przeznaczone jest do podłączenia opcjonalnego czujnika wzorcowego; takie wykonanie może posiadać certyfikat z Laboratorium Akredytowanego i jest zgodne z normą ISO 9000. Wejście EXT przeznaczone jest dla sprawdzanych czujników, kalibrator może wyświetlać temperaturę w komorze, testowanego czujnika i sondy wzorcowej równolegle. Ponadto SOLAR jest wyposażony w interfejs szeregowy RS232; po podłączeniu do komputera PC, może pracować automatycznie, za pomocą oprogramowania AQ2sp, które to umożliwia przeprowadzanie kalibracji sond, test termostatu i inne. Wyniki badań można przechowywać i drukować, a ich identyfikacja jest łatwa i zgodna z normą ISO 9000.
Kompaktowy kalibrator temperatury z  suchym blokiem zaprojektowany specjalnie do różnorodnych zastosowań. Wytrzymały i zdolny do utrzymania wysokiej dokładności i stabilności w trudnych warunkach pracy w przemyśle i laboratoriach. Kalibrator zamknięto w  kompaktowej, mobilnej i lekkiej obudowie. Innowacyjna metoda wentylacji wymuszonej znacznie skraca czas chłodzenia i zapobiega nadmiernemu nagrzewaniu się testowanych czujników. Szybkie i proste testy termometrów to dzisiaj standard działów utrzymania ruchu, szczególnie jeśli zależy od tego niezawodność instalacji produkcyjnej. Piece szczególnie przydatne są w kalibracji lokalnej, a przy tym wygodne dla użytkownika. Dzięki niewielkiej masie i rozmiarom można je łatwo przenosić i używać praktycznie w każdym miejscu. Projekt urządzenia łączy stabilne źródło ciepła z inteligentnym systemem chłodzenia powietrza, który z łatwością utrzymuje niską temperaturę w górnej części kalibratora. W ten sposób kalibracja przemysłowych sond temperatury może być skuteczniejsza bez doprowadzania do przegrzania głowicy lub uchwytu termometru. Regularne monitorowanie czujników temperatury pozwala na szybkie stwierdzenie usterek i skrócenie czasu wyłączenia z pracy.


solar giussaniWYPOSAŻENIE STANDARDOWE:

  • Kalibrator SOLART+
  • Ceramiczny wkład z 4 otworami (średnica 7 - 9 - 11 - 13,5 x 175 mm).
  • Izolator górny z czterema otworami.
  • Szczypce.
  • Kabel zasilający.
  • Zestaw bezpieczników.
  • Kabel połączeniowy do testowania termostatu.
  • Raport z testu kalibratora.
  • Instrukcja obsługi.
  • Zestaw złączy zaciskowych (tylko wersja 2I).
  • Interfejs szeregowy RS232.


AKCESORIA NA ZAMÓWIENIE:

  • Ceramiczny blok wyrównawczy - pojedynczy otwór o średnicy 26 mm.
  • Wkład stalowy lub ceramiczny z wymaganymi otworami + izolator.
  • Oprogramowanie AQ2sp.
  • Sonda termoparowa wzorcowa typ S.
  • Certyfikat Accredia (tylko wersja 3I) uzyskany z sondą podłączoną do SOLAR.
  • Konwerter USB/RS232.
  • Kabel szeregowy RS232.
  • Walizka transportowa.


SPOSÓB ZAMAWIANIA:
Wersja standardowa
SOLART 00 1 - 115 V 50/60 Hz
SOLART 00 2 - 230 V 50/60 Hz
Wersja z 3 konfigurowalnymi wejściami
SOLAR 3I 1 - 115 V 50/60 Hz
SOLAR 3I 2 - 230 V 50/60 Hz
SOLAR-3I
Wersja z kartą akwizycji danych i 3 wejściami i dwoma urządzeniami wejściowymi do pomiaru:
Typ sondy Zakres Dokładność
Pt100 IEC 3/4 przewody -100 / 700 °C ±0,3 °C
Termoelement E, J 0 / 1000 °C ±1 °C
Termoelementy K, N, R, S 0 / 1300 °C ±1 °C

ZASTOSOWANIA

- Zakres pracy: +200...1100°C
- Kontrola i kalibracja czujników temperatury z zgodnie z normą ISO 9000
- Regulacja termostatów
- Automatyczne kalibracje sterowane komputerowo

Dane techniczne
  • Zakres pracy SolarT+: +200 °C ÷ +1100°C
  • Zakres pracy Solar+T: +200 °C ÷ +1200°C
  • Stabilność: ±0,05°C (@ 1000 °C)
  • Jednorodność (przy 1000°C):
  • - Promieniowa SolarT+:  ±3.6°C (przy 0...40 mm) ± 0.3°C | Solar+T:  ±1.5°C (przy 0...40 mm) ± 0.8°C
  • - Osiowa 0...40mm wkład Inconel600 SolarT+: ±1°C oraz Solar+T:  ±0.5°C
  • Średni czas nagrzewania Totoczenia do 1000°C: 60min
  • Średni czas chłodzenia od 1000°C do 100°C: 330min
  • Rozdzielczość wyświetlacza:
    Wszystkie temperatury: 0,1 °C / 0,01 °F
    Dokładność wskazania: ±3 °C (±37 °F)
  • Jednostki miary: °C - °F - K
  • Interfejs szeregowy: RS232
  • Średnica otworu:
    SolarT+: 44mm
    Solar+T: 35mm
  • Głębokość otworu
    SolarT+: 220mm (w zestawie izolator)
    Solar+ T: 210mm (w zestawie izolator)
  • Zasilanie: 115 lub 230 VAC - 50/60 Hz
  • Moc elektryczna: 900W
  • Wymiary kalibratora: 170 x 330 x 450mm
  • Wymiary opakowania: 160 x 350 x 385 mm
  • Masa kalibratora: 12 kg
  • Masa opakowania: 18 kg

solarZakres dostawy standardowej:

  • Kalibrator temperatury z suchym blokiem Solar
  • Zapasowe bezpieczniki
  • Kabel zasilający
  • Kabel do testowania termostatu
  • SolarT+: 1 wkładka ceramiczna z otworam 2D3274 (7 + 9+ 11+13.5mm)
  • Solar+T: 1 wkładka ceramiczna z otworam 2D4019 (4.8 + 6.4+ 9.5+12.8mm)
  • Narzędzie do wyjmowania wkładek
  • Instrukcja obsługi
  • Raport z badań (wydajność i dokładność)

W opcji dla SolarT+:

AKCESORIA NA ŻĄDANIE:

  • 2D3345: Wkładka lita INCONEL DN 25,5 mm
  • 2DC896: Wkładka INCONEL 600 z otworami dostosowywanymi do indywidualnych potrzeb
  • 2D3360: Wkładka INCONEL z otworem bocznym
  • 2D3622: Wkład do kalibracji pirometrów INCONEL 600
  • 3D1275: Sonda pomiarowa TcK
  • 3D1260: Sonda pomiarowa TcS
  • CERTI-SOLAR: Certyfikat Accredia (tylko wersja 3I) uzyskany przy użyciu sondy pomiarowej podłączonej do SOLART
  • Kabel USB
  • Oprogramowanie Aq2Sp2
  • 2D2240: Aluminiowa walizka
  • 2D3273: Ceramiczny blok wyrównawczy z 1 otworem DN 26 mm
  • 2FLIPULSAR80CASE: Aluminiowy wózek



W opcji dla Solar+T:

AKCESORIA NA ŻĄDANIE:

  • 2D4499-002: wkładka INCONEL 600 Z 4 otworami DN 4,8/ 6,4/ 9,5/ 12,8
  • 7D4072: izolator górny ze standardowym otworem
  • 2DC896: lita wkładka INCONEL 600
  • 7DC989: izolator górny ze specjalnym otworem
  • 2D2240: sztywna walizka aluminiowa
  • 2FLIPULSAR80CASE: wózek aluminiowy



W opcji wkład do sprawdzania pirometrów tylko dla SolarT+: 2D3622: Wkład do kalibracji pirometrów INCONEL 600


Opcjonalne oprogramowanie AQ2SP2:

AQ2SP2 soft
