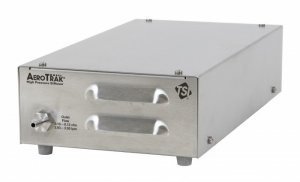

Reduktor ciśnienie TSI AeroTrak® model 7960 (HPD) pozwala na pomiar ilości cząstek stałych w układach sprężonego powietrza lub gazu poprzez liczniki cząstek AeroTrak firmy TSI. Standardowo liczniki cząstek posiadają limit ciśnienia powietrza przy którym mogą zasysać próbkę gazu. Jeżeli zamierzamy mierzyć ilość cząstek w instalacji sprężonego powietrza koniecznym staje się reduktor obniżający ciśnienie w instalacji do poziomu akceptowalnego przez nie.
Cechy i zalety
- Redukuje ciśnienie robocze gazu z 8.27bar do ciśnienia atmosferycznego
- Przeznaczone do monitorowania i testowania zgodnie z normami ISO 8573-1 i SEMI E49.8
- Kompatybilny z licznikami cząstek o poborze próbki 1.0 cfm lub 0.1cfm w zależności od modelu
- Filtr HEPA wewnętrzny chroniący osprzęt reduktora przed zanieczyszczeniem po odłączeniu od źródła sprężonego gazu
- Nie wymaga ręcznej regulacji ani kalibracji
- Przeznaczony d pracy z czystym suchym powietrzem, azotem (N2) i argonem (Ar)
- Masywna obudowa ze stali nierdzewne, odporna na chemikalia
- Nominalny pobór próbki: 1,0 cfm (28,3 l/min) lub 0.1cfm (2.83l/min)
Dane techniczne:
| Model | 7950 | 7960 |
| Pobór | 2.83L/min (0.1CFM) | 28.3L/min (1.0CFM) lub 50l/min i 100l/min |
| Ciśnienie | 2 ... 8.2 bar | |
| Rodzaje gazów | powietrze, (N2), (Ar) | |
| Wymiary | 194(W) x 360(D) x 95(H)mm | 349(W) x 191(D) x 63(H)mm |
| Waga | 3.4kg | 1.1kg |
| Wejście | 1/4" | |
| Wyjście | 1/4" | 3/8" |
| Odpowiednie modele do liczników cząsetek TSI |
7950：Liczniki 9303 / 9306 / 7201 / 7301 / 7501 / 9001 (CPC) 7960：Liczniki 9310 / 9510 / 7110 / 7310 / 7510 / 6310 / 6510 |
|
Klasy jakości sprężonego powietrza wg. ISO 8573-1:2010
| Klasa | Cząstki stałe zanieczyszczeń. | |||
| - | Maksymalna ilość cząstek w m³ Wielkość cząstek w przedziałach μm. |
Stężenie masowe mg/m³ | ||
| - | 0.1 - 0.5 | 0.5 - 1 | 1.0 - 5 | |
| 0 | stosownie do wymagań użytkownika | |||
| 1 | ≤ 20 000 | ≤ 400 | ≤ 10 | - |
| 2 | ≤ 400 000 | ≤ 6 000 | ≤ 100 | - |
| 3 | - | ≤ 90 000 | ≤ 1 000 | - |
| 4 | - | - | ≤ 10 000 | - |
| 5 | - | - | ≤ 100 000 | - |
| 6 | - | - | - | ≤ 5 |
| 7 | - | - | - | 5 - 10 |
| 8 | - | - | - | - |
| 9 | - | - | - | - |
| X | - | - | - | > 10 |
