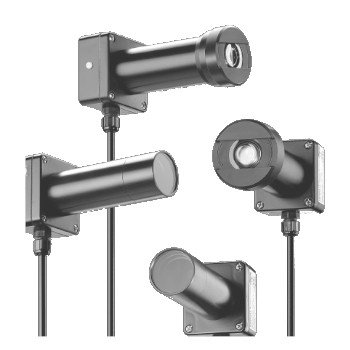

Przetworniki do pomiaru luminancji. Charakterystyka spektralna jest zgodna z krzywą standardową V(λ). Seria zawiera 4 modele różniące się charakterystyką kątową.
Poniższe przetworniki umożliwiają pomiar strefy wjazdowej ale na podstawie dwóch różnych metod opisanych w normie CIE88:
- HD2021T6 - do pomiaru luminancji o normalnej charakterystyce kątowej, używany do pomiaru oświetlenia dróg, a w szczególności wyznaczania luminancji pod kątem 20° jako wartości progowej dla luminancji strefy wjazdowej do tuneli (norma CIE88:2004). Poza tym nadaje się do wyznaczania luminancji pionowej zgodnie z opisaną normą, a także w każdej innej aplikacji, w której wymagany jest pomiar luminancji np. ekrany projekcyjne, ekrany monitorów, itp.
- HD2021T7 - do pomiaru równoważnej luminancji zamglenia (norma CIE88:2004), mający zastosowanie przy określaniu luminancji strefy wjazdowej do tuneli
HD2021T7.2 - do pomiaru luminancji atmosferycznej pod kątem 2º z zakresem 0...2000cd/m²
HD2021T7 - Przetwornik do pomiaru luminancji zamglenia; Sonda HD2021T7 umożliwia konwersję wielkości fotometrycznej „równoważnej luminancji” na sygnał prądowy (4...20 mA) lub napięciowy (0...10 V) w zależności od wybranej wersji. Jeśli stacja akwizycji danych znajduje się daleko od sondy (>50 m), konieczne jest użycie wersji z wyjściem prądowym. Aby zapewnić wysoką dokładność, ważne jest, aby utrzymywać powierzchnię soczewki zewnętrznej w czystości. Można je myć, używając tylko wody i standardowych papierów do soczewek. Pełna skala przetwornika może być wybrana (podczas zamawiania) pomiędzy dwoma różnymi wartościami: 2000 cd/m2 lub 20000 cd/m2. Przy zamówieniach co najmniej 5 sztuk możliwa jest kalibracja skali do wartości wybranej przez klienta. Sonda jest używana do kontroli oświetlenia ulicznego, w szczególności pomiar luminancj zamglenia jest niezbędny do określenia luminancji progowej przy wejściu do tuneli (UNI 11095:2011). W przypadku tunelu projektowanego, luminancję w strefie progowej L20 wyznacza się na podstawie składowych teoretycznych pochodzących z danych projektowych dla udziału zajętości pola widzenia tunelu.
Pomiar luminancji progowej (Lv) składa się z czterech elementów:
Lv = Lseq+Latm+Lpar +Lcru
gdzie:
Lseq jest równoważną luminancją zamglenia;
Latm to luminancja atmosferyczna;
Lpar +Lcru to luminancja przedniej szyby i deski rozdzielczej (=0,4 Lseq).
Luminancję zamglenia (Lseq) jest mierzona zgodnie z normą UNI11095: 2005 za pomocą sondy HD2021T7, jak podano w raporcie z testu I.N.Ri.M. 08-1199-01. Wielkość ta jest mierzona i definiowana począwszy od kątów pochylenia większych niż 1°.
Luminancję atmosferyczną (Latm) można obliczyć na podstawie tabeli E2.2 normy UNI 11095 (2011) lub zmierzyć za pomocą sondy HD2021T7.2.
Lv = Lseq+Latm+Lpar +Lcru
gdzie:
Lseq jest równoważną luminancją zamglenia;
Latm to luminancja atmosferyczna;
Lpar +Lcru to luminancja przedniej szyby i deski rozdzielczej (=0,4 Lseq).
Luminancję zamglenia (Lseq) jest mierzona zgodnie z normą UNI11095: 2005 za pomocą sondy HD2021T7, jak podano w raporcie z testu I.N.Ri.M. 08-1199-01. Wielkość ta jest mierzona i definiowana począwszy od kątów pochylenia większych niż 1°.
Luminancję atmosferyczną (Latm) można obliczyć na podstawie tabeli E2.2 normy UNI 11095 (2011) lub zmierzyć za pomocą sondy HD2021T7.2.
Zakresy pomiarowe
| MODEL | Zakres A | Zakres B | Zakres C |
| HD2021T6 | 0-2000 cd/m2 | 0-20 kcd/m2 | 0-200 kcd/m2 |
| HD2021T7 | 0-2000 cd/m2 | 0-20 kcd/m2 | n.d. |
| HD2021T7.2 | 0-2000 cd/m2 | nd | nd |
Dane techniczne
| Czujnik | Fotodioda Si |
| Zakres spektralny | Krzywa V(λ) |
| Zasilanie | 16-40VDC |
| Sygnał wyjściowy | 4-20mA lub 0-10V |
| Pobór prądu | 10mA |
| Temperatura otoczenia | -20...60°C |
| Wymiary | 65 x 58 x 145mm (HD2021T6) 65 x 58 x 147mm (HD2021T7) |
| Stopień ochrony | IP66 |
| Max. długość kabla | 150m (dla sygnału 4-20mA) |
