dla kanałów okrągłych:
Średnica kanału | Ilość czujników |
80 ≤ D < 400mm | 1 |
400 ≤ D < 900mm | 2 |
900 ≤ D < 1500mm | 3 |
dla kanałów kwadratowych/prostokątnych liczone dla dłuższego boku:
Szerokość kanału | Ilość czujników |
100 ≤ D < 400mm | 1 |
400 ≤ D < 600mm | 2 |
600 ≤ D < 900mm | 3 |
900 ≤ D < 2500mm | 4 |
Skład zestawu:
- Czujnik MFS (ilość zależna od średnicy i wymiaru kanału)
- Element łączący kilka czujników w jedno wyprowadzenie MTSF2,3,4
- Przetwornik różnicy ciśnień np. Magnesense 2 lub MF-PFT | PFTT
Dostępne modele czujników:
60-5300-0100 | MFS-C-100 czujnik uśredniający przepływ, kanał okrągły ø 100 |
60-5300-0125 | MFS-C-125 czujnik uśredniający przepływ, kanał okrągły ø 125 |
60-5300-0150 | MFS-C-150 czujnik uśredniający przepływ, kanał okrągły ø 150 |
60-5300-0160 | MFS-C-160 czujnik uśredniający przepływ, kanał okrągły ø 160 |
60-5300-0200 | MFS-C-200 czujnik uśredniający przepływ, kanał okrągły ø 200 |
60-5300-0250 | MFS-C-250 czujnik uśredniający przepływ, kanał okrągły ø 250 |
60-5300-0315 | MFS-C-315 czujnik uśredniający przepływ, kanał okrągły ø 315 |
60-5300-0400 | MFS-C-400 czujnik uśredniający przepływ, kanał okrągły ø 400 |
60-5300-0500 | MFS-C-500 czujnik uśredniający przepływ, kanał okrągły ø 500 |
60-5300-0600 | MFS-C-600 czujnik uśredniający przepływ, kanał okrągły ø 600 |
60-5300-0630 | MFS-C-630 czujnik uśredniający przepływ, kanał okrągły ø 630 |
60-5300-0800 | MFS-C-800 czujnik uśredniający przepływ, kanał okrągły ø 800 |
60-5300-1000 | MFS-C-1000 czujnik uśredniający przepływ, kanał okrągły ø 1000 |
60-5300-1250 | MFS-C-1250 czujnik uśredniający przepływ, kanał okrągły ø 1250 |
60-5310-0100 | MFS-R-100 czujnik uśredniający przepływ, kanał prostokątny 100 mm |
60-5310-0150 | MFS-R-150 czujnik uśredniający przepływ, kanał prostokątny 150 mm |
60-5310-0200 | MFS-R-200 czujnik uśredniający przepływ, kanał prostokątny 200 mm |
60-5310-0250 | MFS-R-250 czujnik uśredniający przepływ, kanał prostokątny 250 mm |
60-5310-0300 | MFS-R-300 czujnik uśredniający przepływ, kanał prostokątny 300 mm |
60-5310-0400 | MFS-R-400 czujnik uśredniający przepływ, kanał prostokątny 400 mm |
60-5310-0500 | MFS-R-500 czujnik uśredniający przepływ, kanał prostokątny 500 mm |
60-5310-0600 | MFS-R-600 czujnik uśredniający przepływ, kanał prostokątny 600 mm |
60-5310-0700 | MFS-R-700 czujnik uśredniający przepływ, kanał prostokątny 700 mm |
60-5310-0800 | MFS-R-800 czujnik uśredniający przepływ, kanał prostokątny 800 mm |
60-5310-0900 | MFS-R-900 czujnik uśredniający przepływ, kanał prostokątny 900 mm |
60-5310-1000 | MFS-R-1000 czujnik uśredniający przepływ, kanał prostokątny 1000 mm |
60-5310-1200 | MFS-R-1200 czujnik uśredniający przepływ, kanał prostokątny 1200 mm |
60-5310-1400 | MFS-R-1400 czujnik uśredniający przepływ, kanał prostokątny 1400 mm |
60-5310-1600 | MFS-R-1600 czujnik uśredniający przepływ, kanał prostokątny 1600 mm |
60-5310-1800 | MFS-R-1800 czujnik uśredniający przepływ, kanał prostokątny 1800 mm |
60-5310-2000 | MFS-R-2000 czujnik uśredniający przepływ, kanał prostokątny 2000 mm |
MTS-F2: | Śrubunek łączący 2 czujniki |
MTS-F3: | Śrubunek łączący 3 czujniki |
MTS-F4: | Śrubunek łączący 4 czujniki |
Dopłaty do wersji 150 oraz 400°C | |
MTS-T-150: | Wersja do 150°C, 60-5315-2, dopłata |
MTS-T-400: | Wersja do 400°C, 60-5315-3, dopłata |
Miejsce montażu sondy uśredniającej:
Wybór miejsca montażu jest bardzo ważny ażeby uzyskać najlepszy wynik pomiaru. Miejsce powinno zapewniać jak najbardziej niezakłócony przepływ. W kierunku przepływu przed czujnikiem zaleca się prosty odcinek przewodu 5-7 razy większy od długości czujnika i po 1 raz długość czujnika. Czujnik przepływu należy montować przed przepustnicą w kierunku przepływu w odległości nie mniejszej niż 1 długość. Po klapie nie bliżej niż 7-10 razy długość czujnika.
Dane techniczne:
- Sondy MFS uśredniające przepływ powietrza
- Temperatura pracy: standard 80°C, opcja: 150°C oraz 400°C
- Zakres pomiaru prędkości: 2...25m/s | wyższy zakres na życzenie
- Błąd pomiarowy: < ±3...5%
- Ciśnienie 2.5x większe od podobnego na rurce Prandtla

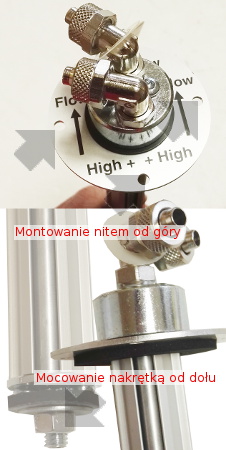

- Mocowanie:
kołnierz z otworemi 4x 2.8mm z przeciwnej strony nakrętka M6
wymagany otwór: Ø25mm oraz odpowiednio z przeciwnej strony kanału: Ø7mm.

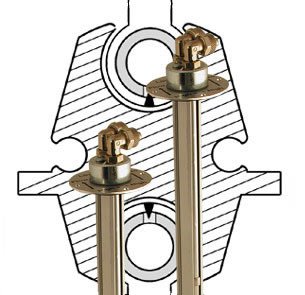

Element pomiarowy uśredniający MFS:
Dwie wersje wykonania dla instalacji klimatyzacyjnych i wentylacyjnych do wyboru MFS-C (dla kanałów okrągłych) lub MFS-R (dla kanałów prostokątnych)
Długość sondy dla kanałów okrągłych: do 1250mm oraz 2000mm dla kanałów prostokątnych
Zakres pomiarowy: 2...25 m/s
Max. temperatura pracy: 80°C, w opcji wersje wysokotemperaturowe: 150 i 400°C
Maksymalny wymiar MFS: 2500mm,
Maksymalny błąd pomiarowy < ±3...5%
Max. ciśnienie statyczne: 100 kPa

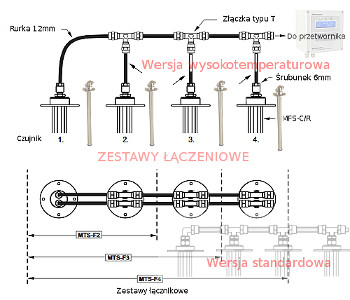

Do połączenia wyprowadzeń kilku rurek w jeden zastaw do przetwornika różnicy można wykorzystać opcjonalne akcesoria:
- MTS - F2 dla 2szt
- MTS - F3 dla 3szt.
- MTS - F4 dla 4szt. (rysunek obok)

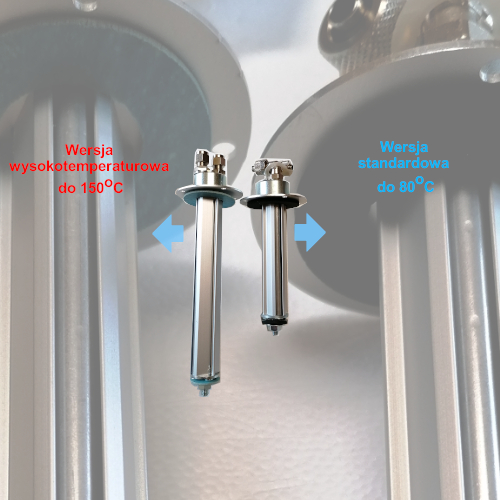

UWAGA: Dla wersji sondy wysokotemperaturowej przewidziano złączki typu T oraz rurkę dystansową natomiast dla wersji podstawowej złączka jest wkręcana bezpośrednio w rurkę spiętrzającą.
Cechy:
- Wysoka dokładność pomiarowa
- Wyższa wartość ciśnienia różnicowego w porównaniu do rurek Prandtla
- Niski spadek ciśnienia wynikający z oporów na rurce
- Standardowe i specjalne wymiary
- Opatentowana konstrukcja
- Możliwość dodatkowej ochronnej powłoki epoksydowej
- MFS jest również dostępny w konstrukcji stalowej nierdzewnej kwasoodpornej maksymalna długości 1000 mm
Wzór wyliczenia prędkości lub wydajności za pomocą rurki uśredniającej:
Współczynnik Km znajduje się na tabliczce przy czujniku.
gdzie:
- ρ = gęstość odniesiona do warunków standardowych [kg/m³]
- ΔP = różnica ciśnień na rurce (z przetwornika) [Pa]
- B = ciśnienie barometryczne [hPa]
- Km = współczynnik charakterystyczny dla danego typu rurki - podany przez producenta
- A = pole powierzchni kanału [m²]
- Q = przepływ [m³/s]
Opis:
Dla danej długości każdy z czujników dostarczany jest z indywidualnym współczynnikiem Km
Przykładowe współczynniki Km dla kanałów okrągłych wraz z wartością blokowania powierzchni wewnętrznej kanału:
Średnica | % Powierzchni blokowanej | Współczynnik Km
Średnica | % Powierzchni blokowanej | Współczynnik Km |
100 | 0,276 | 0.771 |
125 | 0.221 | 0.792 |
150 | 0.184 | 0.805 |
160 | 0.173 | 0.810 |
200 | 0.138 | 0.823 |
Dostępne modele:
Rodzaj | Miejsce | Agresywne | Max temperatura [°C] | ||||||
Nazwa x=długość |
Wykonanie | kanałowe | wlot wentylatora |
powietrze | 50 | 80 | 150 | 400 | 600 |
MFS-C-X | Standardowe anodowane aluminium dla kanałów okrągłych |
1 | 2 | ||||||
MFS-R-X | Standardowe anodowane aluminium dla kanałów prostokątnych |
1 | 2 | ||||||
MFC-C-E-X | Standardowe pokryte epoksydem aluminium dla okrągłych kanałów |
||||||||
MFS-R-E-X | Standardowe pokryte epoksydem aluminium dla prostokątnych kanałów |
||||||||
MFS-C-SS-X | Nierdzewne dla agresywnego medium w wysokiej temperaturze dla okrągłych kanałów |
||||||||
MFS-R-SS-X | Nierdzewne dla agresywnego medium w wysokiej tempemperaturze dla prostokątnych kanałów |
||||||||
MFS-FI | Standardowe anodowane aluminium na wlocie do wentylatora |
||||||||
1 - opcja MTS-T150 2 - opcja MTS-T400 |
W opcji zestaw do przedmuchu rurki sprężonym powietrzem:
