Rurki Pitota Dwyer, Airflow, DeltaOhm

Kategoria: Rurki Prandtla
Nr kat.: Dwyer Pitot
+

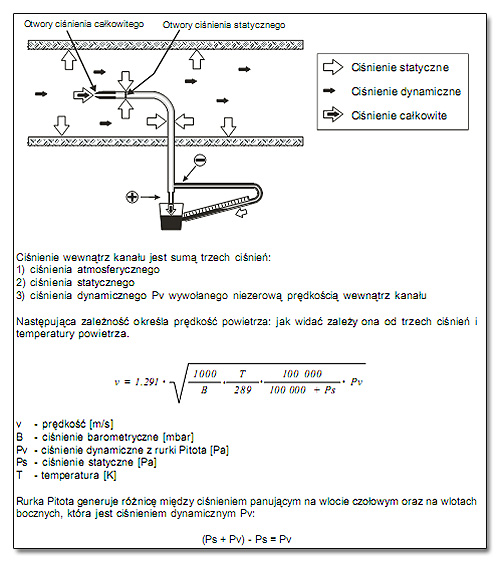

Statyczne rurki Pitota składają się zasadniczo z dwóch koncentrycznych rurek, z częścią końcową (głowicą) wygiętą pod kątem prostym tak, że rurka jest zwrócona czołem w kierunku dopływającego powietrza po jej umieszczeniu wewnątrz kanału. Poprzez otwór czołowy głowicy przekazywane jest ciśnienie całkowite, a poprzez szereg otworków umieszczonych na jej obwodzie - ciśnienie statyczne. Oba sygnały są wyprowadzone do króćców podłączeniowych na drugim końcu rurki. Wskaźnik kierunku znajdujący się przy króćcach umożliwia dokładne ustawienie położenia rurki wewnątrz kanału. Po zainstalowaniu rurki wewnątrz kanału wentylacyjnego czołem zwróconym w kierunku dopływu powietrza, umożliwia ona dokonanie pomiaru prędkości powietrza za pomocą czułego manometru różnicowego podłączonego do króćców (lub przetwornika różnicowego z charakterystyką pierwiastkową). Manometr będzie wskazywał ciśnienie dynamiczne, na podstawie którego można obliczyć prędkość.

Rurki Prandtla - Otwory boczne w sondzie umożliwiają mierzenie ciśnienia statycznego ps, otwór zaś z przodu - ciśnienia całkowitego pc. Łącząc odpowiednio rurkę Prandtla z manometrami różnicowymi można mierzyć wielkość ciśnienia dynamicznego pd.

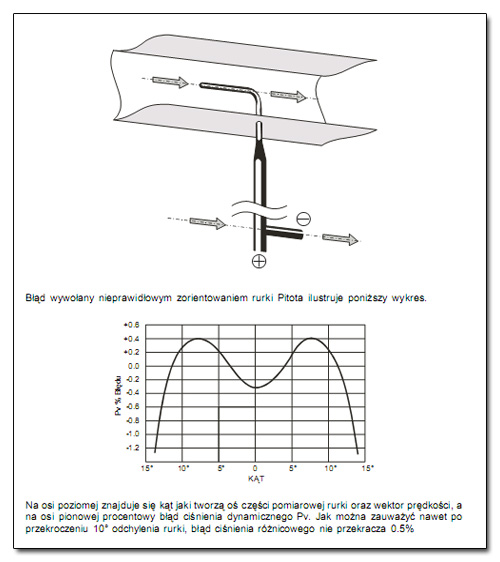

Aby pomiar był dokładny, głowicę rurki należy ustawić równolegle do kierunku przepływu. Odchylenie jej od kierunku przepływu w niezabudowanej strudze o kąt 14o nie wpływa znacząco na pomiar ciśnienia dynamicznego, powodując błąd wskazania rzędu 1,5%. Różnice ciśnień, jakie mierzy się przy użyciu rurek spiętrzających, są niewielkie i zwykle do tego celu używamy mikromanometrów różnicowych. Ze względu na niewielką średnicę otworu pomiarowego istnieje niebezpieczeństwo zatkania się rurki przy przepływie płynów zanieczyszczonych w takim przypadku stosuje się rurki do mediów zapylonych. Rurki spiętrzające są łatwe w obsłudze, montażu i demontażu, są przydatne do pomiaru prędkości w przewodach o dużych średnicach, a zwłaszcza w przewodach o przekroju różnym od kołowego. Podobnie jak zwężki, mogą być używane przy znormalizowanej konstrukcji do pomiaru strumienia płynu bez uprzedniego wzorcowania.

m_pitot

m_pitot2

ODMIANY KONSTRUKCYJNE

  • Z UCHWYTEM MOCUJĄCYM
    Dla instalacji stacjonarnych rurki o mniejszych rozmiarach mogą być wyposażone w gwintowany uchwyt zaciskowy przeznaczony do jej mocowania w ścianie kanału. Po przykręceniu uchwytu do ściany kanału, rurka może być przesuwana poprzez uchwyt aż do rurki prandtlaosiągnięcia odpowiedniej pozycji, a następnie blokowana poprzez dokręcenie nakrętki. Do montażu niezbędne jest wykonanie w ściance kanału gniazda gwintowanego o średnicy uchwytu.
  • Z WBUDOWANĄ TERMOPARĄ
    Zastosowanie standardowego złącza termopary K umożliwia współpracę z wieloma przyrządami do pomiaru i rejestracji temperatury. Kombinacja jednoczesnego pomiaru prędkości i temperatury zwiększa parametry metrologiczne zapewniając możliwość obliczania skompensowanych wartości średnich prędkości i strumienia objętościowego z uwzględnieniem poprawek na temperaturę. Rurki w tym wykonaniu mogą bezpiecznie pracować do temperatury sięgającej 500°C.
  • DO MEDIÓW ZAPYLONYCH
    Przy mediach zapylonych istnieje ryzyko zatykania się otworów odbierającyc ciśnienie. Do pracy z takimi mediami istnieje wykonie specjalne z powiększonym otworem czołowym w głowicy odbierającym ciśnienie całkowite. Otwory boczne odbierające ciśnienie statyczne są wykonane w postaci poprzecznych nacięć.
  • WYKONANIE TELESKOPOWE
    Poręczna wersja dla szybkich pomiarów w układach klimatyzacji i wentylacji
  • SPECJALNE
    Istnieje możliwość wykonania rurek o nietypowej konstrukcji przeznaczonych do zastosowań specjanych. W takim przypadku szczegóły wykonania należy uzgodnić indywidualnie.

Rurki producenta TSI-AIRFLOW:

Rurki firmy TSI-AIRFLOW opracowane zostały między 1952 i 1954r przez Narodowe Laboratorium Fizyczne i produkowane od 1955 przez Airflow Developments Limited, statyczne rurki Pitota z nosem o zarysie elipsoidalnym są zalecane przez normę BS1042 Part 2. 1:1983 do pomiarów przepływu w kanałach wentylacyjnych metodą trawersowania przekroju.

Rurki wykonywane ze stali kwasoodpornej ze spawanymi połączeniami mogą bezpiecznie pracować do temperatury sięgającej 680°C (1256°F), a krótkookresowa do 800°C (1472°F). Wyjątkiem jest rurka o średnicy głowicy 2.3mm, posiadająca połączenia lutowane srebrem. Nadaje się do pracy w temperaturze nie przekraczającej 550°C (1022°F). Przesuwne znaczniki sprężynowe nałożone na rurki o średnicach 4mm, 8mm i 9.5mm (oprócz rurek wyposażonych w uchwyty zaciskowe) mogą wskazywać głębokości zanurzenia wewnątrz kanału i nadają się do pracy w temperaturze do 276°C (529°F). Znaczniki szczególnie ułatwiają pracę przy pomiarach metodą trawersowania przekroju.

DANE TECHNICZNE rurek Prandtla firmy Airflow TSI

Rurki jednoczęściowe
Model Numer katalogowy Długość
całkowita
[mm]
Średnica
rurki
[mm]
Średnica
głowicy
[mm]
Długość
głowicy
[mm]
wyk. normalne
305 x 4 AFL7048101 300 4 4 64
480 x 8 AFL7013501 480 8 8 130
800 x 8 AFL7013502 800 8 8 130
1000 x 8 AFL7013503 1000 8 8 130
1220 x 9.5 AFL7253801 1220 9.5 9.5 156
1520 x 9.5 AFL7253802 1520 9.5 9.5 156



acr Rurki Pitota firmy AIRFLOW TSI



Teleskopowa statyczna rurka Pitota

MOŻLIWOŚCI KORZYŚCI ZASTOSOWANIE
  • Mocna konstrukcja i odporność termiczna do 100°C.
  • Zakres zmiany długości 200...980mm.
  • Niedoposażenie w ochronne etui do przenoszenia.
  • Wyposażenie w suwak do przeliczeń temperatury i prędkości.
  • Kompatybilność ze wszystkimi mikromanometrami
  • Niewielki czujnik o dużej dokładności.
  • Możliwość wykorzystania sekcji teleskopów jako markerów głębokości.
  • Brak ograniczeń co do odległości rurki od mikromanometru.
  • Kontrola systemów klimatyzacyjno-wentylacyjnych.
  • Kontrola procesów technologicznych.
  • Pomiary badawcze.
  • Regulacja wymienników ciepła.
  • Kontrola sprawności spalania.

DANE TECHNICZNE

Minimalna długość całkowita (złożona) 200mm
Maksymalna długość całkowita (rozłożona) 980mm
Maksymalna średnica rurki 13mm
Całkowita długość głowicy pomiarowej 64mm
Średnica głowicy pomiarowej 4mm
Maksymalna temperatura pracy 100°C



acr Teleskopowa rurka Pitota firmy AIRFLOW TSI

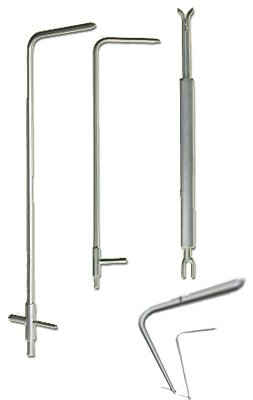

Rurki producenta DWYER Instruments:

Rurki firmy Dwyer opracowane zostały zgodnie z normą ASME łączącą w sobie wymagania wg ANSI/AMCA i ANSI/ASHRAE. Dzięki specjalnej konstrukcji (zgodnej w wymaganiami europejskimi) rurka może poprawnie pracować w odchyleniu do 15o od osi przepływu powietrza. Dodatkowo szczególnie atrakcyjną jest ich cena. Końcówka rurki została wykonana w postaci półkuli. Materiał to stal 316SS, wytrzymująca pracę do 815°C. Producent oferuje kilka sposobów montażu rurek (zdjęcia poniżej)

  • Temperatura pracy do 815°C
  • Wykonanie ze stali 304SS
  • Współczynnik K=1
  • Standardowa średnica dla modelu serii 160: 5/16" (~7.94mm)

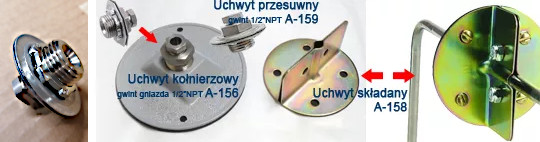

Montaż do wyboru:

  • poprzez króciec przesuwny z gwintem 1/2" NPT (A-159)
  • połączenie króćca przesuwnego (A-159) i kołnierza (A-156)
  • uchwyt składany (A-158)

Dostępne modele i wymiary: (Cena od ok. 450zł + VAT)

  1. Model 160 - 8" (200mm)
  2. Model 160 - 12" (300mm)
  3. Model 160 - 18" (450mm)
  4. Model 160 - 24" (600mm)
  5. Model 160 - 36" (900mm)
  6. Model 160 - 48" (1200mm)
  7. Model 160 - 60" (1500mm)

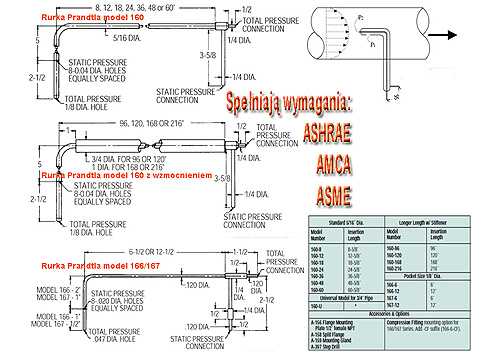

m_pitot_dwyer

Uchwyty do rurek Prandtla Dwyer



acr Rurki Pitota Dwyer

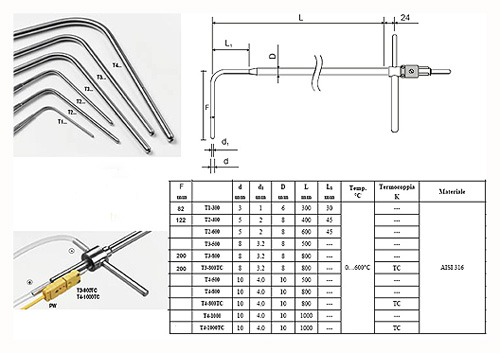

Rurki producenta DELTA OHM:

Rurki firmy DELTA OHM posiadają naniesioną laserem podziałkę umożliwiającą precyzyjne ustalenie aktualnej głębokości pomiarowej. Dodatkowo w opcji wykonania z wbudowaną termoparą typu K.

  • wersje z wbudowaną termoparą
  • wytrzymują pracę do 600°C
  • wykonanie ze stali 316 AISI
  • współczynnik k=1
  • dla wersji z termoparą należy domówić PW (przedłużkę kabla)
  • długość: 300...1000mm

m_pitot_delta-ohm

Wzór ogólny do pomiaru prędkości V[m/s] = √ (2ΔP/ρ),
gdzie
ΔP - ciśnienie dynamiczne gazu a dla rurki ciśnienie różnicowe na niej
ρ - gęstość powietrza
czyli:

wzor_pomiaru-predkosci0
dla powietrza suchego w 21.1ºC i ciśnieniu 101 325Pa
(Warunki standardowe USA -  STP ρ gęstość powietrza suchego w 21.1ºC i ciśnieniu 101 325Pa: 1.200kg/m³)

przyjmuje postać:

Po uproszczeniu: V[m/s] = 1.291√ (ΔP)
gdzie ΔP - ciśnienie różnicowe z rurki (Pa)
stała K = 1 (dla naszych rurek), dlatego pomijana.
Czyli:
wzor_pomiaru-predkosci1

Sytuacja komplikuje się gdy chcemy zmierzyć prędkość w innej temperaturze niż ok. 21ºC dlatego w takim przypadku należy uwzględnić poprawkę na temperaturę i/lub ciśnienie w kanale.
Dla gęstości powietrza o wartości 1,2928 [kg/m3] temperatura powietrza i ciśnienie wynoszą odpowiednio 273,15 [K] i 101325 [Pa], wzór na gęstość dla dowolnej temperatury [°C] i ciśnienia powietrza [Pa] przyjmuje postać:

ρ = 1.2928 x p/101325 x 273.15 / (273,15 + temp) [kg/m³]

Po podstawieniu do wzoru: V[m/s] = √ (2ΔP/ρ) ma następującą postać:

V[m/s] = √ (2ΔP/(1.2928 x p/101325 x 273.15 / (273,15 + temp)), dalej upraszczając:

V[m/s] = √ ((573.87x temp + 156752.77) / p)) x √ ΔP

czyli:
wzor_pomiaru-predkosci2

gdzie:

K - stała charakterystyczna dla rurki dla naszych = 1
temp = temperatura powietrza w kanale °C]
p= ciśnienie absolutne w kanale [Pa] (zazwyczaj równe ciśnieniu barometrycznemu 101325 Pa)
ΔP - ciśnienie różnicowe z rurki [Pa]
