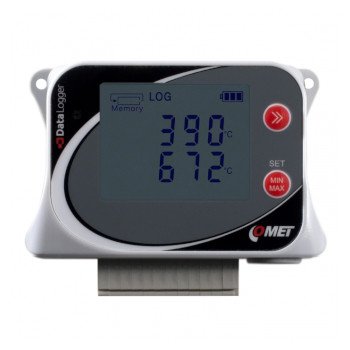

Rejestrator temperatury na termopary U0246

Nr kat.: U0246
+

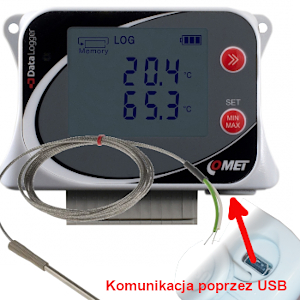

Datalogger przeznaczony jest do rejestracji temperatury z trzech termopar oraz  jednej sondy Pt1000. Zapis odbywa się w nieulotnej pamięci elektronicznej. Dane mogą być przesyłane do komputera PC przez USB-C.
W przypadku przekroczenia zadanych limitów alarmy są sygnalizowane za pomocą diody LED, wyświetlacza LCD oraz akustycznie przez wbudowany brzęczyk. Urządzenie posiada certyfikat kalibracji z deklaracją, że identyfikowalność metrologiczna etalonów oparta jest na wymaganiach normy EN ISO/IEC 17025.

Datalogger z 3 wejściami dla termopar i 1 wejściem dla zewnętrznej sondy Pt1000

Rejestrator CometSystem dla termopar U0246Model ten posiada trzy wejścia napięciowe ±70 mV DC z obsługą pomiaru temperatury za pomocą podstawowych typów termopar, do czwartego wejścia można podłączyć zewnętrzną sondę rezystancyjną z serii Pt1000. Urządzenie mierzy również temperaturę wewnętrzną. Wejścia nie są odizolowane galwanicznie od siebie.

Obsługiwane typy termopar (oznaczenie przewodów wg. ANSI):
  • Typ termopary  - kolor przewodu (+) Kolor przewodu (-):
  • K (NiCr-Ni)  - Żółty | Czerwony: -200 ... +1370°C
  • J (Fe-Co)  - Biały | Czerwony: -100 ... +750°C
  • S (Pt10%Rh-Pt) - Czarny | Czerwony: +200 ... +1480°C
  • B (Pt30%Rh-Pt) - Czarno  | Czerwony: +200 ... +1800°C
  • T (Cu-CuNi) - Niebiesko | Czerwony: -200 ... +400°C
  • N (NiCrSi-NiSiMg) - Pomarańczowo | Czerwony: -200 ... +1300°C

Parametry wejść:

Dla wejść 1-3
 Termopara typu "K" (NiCr-Ni) Zakres: (-200 do 1300) °C | Dokładność (bez sond): ± (|0,3 % wartości pomiaru|+ 1,5 °C) Rozdzielczość wyświetlacza: 0.1 °C
Kompensacja zimnych końców: w zakresie temperatur (-30 do 70) °C
 Termopara typu "J" (Fe-Co) Zakres: (-200 do 750) °C Dokładność (bez sond): ± (|0,3 % wartości pomiaru| + 1,5 °C) Rozdzielczość wyświetlacza: 0.1 °C *
Kompensacja zimnych końców: w zakresie temperatur (-30 do 70) °C
 Termopara typu "S" (Pt10%Rh-Pt) Zakres: (0 do 1700) °C Dokładność (bez sond): ± (|0,5 % wartości pomiaru| + 5 °C) Rozdzielczość wyświetlacza: 0.1 °C *
Kompensacja zimnych końców: w zakresie temperatur w zakresie temperatur (-30 do 70) °C
Termopara typu "B" (Pt30%Rh-Pt) Zakres: (250 do 1800) °C Dokładność (bez sond): ± (|0,5 % wartości pomiaru| + 5 °C) Rozdzielczość wyświetlacza: 0.1 °C *
Kompensacja zimnych końców: brak.
Termopara typu "T" (Cu-CuNi) Zakres: (-200 do 400) °C Dokładność (bez sond): ± (|0,3 % wartości pomiaru| + 1,5 °C) Rozdzielczość wyświetlacza: 0.1 °C *
Kompensacja zimnych końców: w zakresie temperatur (30 do 70) °C
Termopara typu "N" (NiCrSi-NiSiMg) Zakres: (-200 do 1300) °C Dokładność (bez sond): ± (|0,3 % wartości pomiaru| + 1,5 °C) Rozdzielczość wyświetlacza: 0.1 °C *
Kompensacja zimnych końców: w zakresie temperatur (30 do 70) °C
Napięcie stałe od -70 mV do +70 mV  Zakres: (-70 do +70) mV |. Dokładność: ± 70 uV
Rozdzielczość wyświetlania: 10 uV | Oporność wejściowa: ok. 107 Ω |
Dla wejścia 4:
czujnik. Pt1000/3850 ppm Zakres: (-200 do +260) °C, Prąd pomiarowy: ok. 0,5 mA przy impulsach o długości  ok. 60 ms
Dokładność wejścia (bez sond): ±0,2 °C w zakresie (-200 do +100) °C. ±0,2 % wartości pomiaru w zakresie (+100 do +260) °C *
Wbudowany czujnik temperatury wewnętrznej:
Zakres: (-30 do +70) °C Dokładność: ± 0,4 °C
Czas reakcji: t63 < 6 min, t90 < 15 min (krok temperatury 20 °C, cyrkulacja powietrza ok. 1 m/s)
Rozdzielczość wyświetlacza: 0.1 °C

* Dokładność urządzenia z podłączoną sondą temperatury jest określona przez powyższą dokładność wejścia i dokładności użytej sondy. Należy upewnić się, że ani przewody sondy, ani termopary nie są połączone elektrycznie z żadnymi innymi elementami przewodzącymi. Wszelkie połączenia elektryczne pomiędzy termoparami mogą spowodować poważne błędy pomiarowe lub niestabilne wartości. Dla prawidłowego pomiaru nie mogą występować gwałtowne zmiany temperatury wokół urządzenia. Należy unikać instalowania urządzenia w miejscach, gdzie temperatura nie jest stabilna ze względu na przepływ powietrza, promieniowanie słoneczne lub inne źródła ciepła.

Główne zastosowania

  • Procesy technologiczne
  • Laboratoria badawczo-rozwojowe (GLP)
  • Meteorologia
  • Muzea, archiwa, galerie
  • Apteki
  • Przemysł spożywczy i rozlewnie napojów (HACCP)
  • Przemysł farmaceutyczny
  • Wentylacja i klimatyzacja | Monitoring temperatury
  • Zarządzanie budynkami i energią
  • Hurtownie

Zalety

  1. Dołączone świadectwo kalibracji producenta
  2. Szybka transmisja danych do komputera (cała zawartość pamięci w 30s)
  3. Możliwość stałego połączenia z komputerem, dane mogą być odczytywane podczas rejestracji
  4. Duża pojemność pamięci - 500 000 pomiarów w trybie ciągłym
  5. Duży, podwójny wyświetlacz z możliwością wyłączania
  6. Opcjonalne wyświetlanie wartości min., max.
  7. Dwa progi alarmowe na każdy rejestrowany parametr, sygnalizacja za pomocą pulsowania wskazań na wyświetlaczu, diody LED, dźwiękowa.
  8. Dwa tryby alarmowania: zwykły lub zatrzaskowy (wykryty alarm jest sygnalizowany ciągle aż do momentu jego skasowania)
  9. Wytrzymała wodoszczelna obudowa IP67
  10. Łatwa instalacja, możliwość zamknięcia w opcjonalnej obudowie
  11. Niski pobór energii, czas pracy na akumulatorze do 6 miesięcy
  12. Wskazanie stanu akumulatorów
  13. Możliwość rejestracji kombinowanej temperatury, wilgotności
  14. Programowany moment startu: w zaprogramowanym czasie, po przekroczeniu alarmu
  15. Możliwość rejestracji warunkowej, tzn. rejestracja przebiega tylko jeśli wartość mierzonych wielkości przekracza określone limity alarmowe
  16. Sygnał wejściowy przeliczany na rzeczywiste jednostki fizyczne
  17. Możliwość elektronicznego opisywania każdego rejestratora (max. 32 znaki tekstu)
  18. Możliwość elektronicznego opisywania każdego kanału (max. 16 znaków tekstu)
  19. Możliwość zabezpieczenia przed nieautoryzowanym dostępem do nastaw za pomocą hasła

Sygnały wejściowe podłączane są do bloku zacisków. Urządzenie posiada stopień ochrony IP20. Urządzenie nie posiada zabezpieczenia przed wnikaniem wody lub pyłu. Nie należy używać urządzenia w miejscach, gdzie można spodziewać się takich warunków. Maksymalna długość przewodów do wejść nie może przekraczać 15 m. Zaleca się stosowanie kabli ekranowanych. Bateria w urządzeniu nie może być ładowana.

Dane techniczne:

Kanały 3x termopara, 1x zewnętrzny Pt1000
Temperatura: Czujnik zewnętrzny rezystancyjny Pt1000
Zakres pomiarowy -200 do +260 °C
Dokładność ±0,2°C; ±0,2 % wartości pomiaru w zakresie od +100 do +260 °C
Rozdzielczość 0,1 °C
Czas reakcji t90 pomiaru temperatury (krok temperatury 20°C, przepływ powietrza około 1m/s) w zależności od podłączonej sondy
Czujnik zewnętrzny termoparowy - TERMOPARA TYP B, J, K, N, S, T
Zakres pomiarowy w zależności od podłączonej termopary
Dokładność w zależności od podłączonej termopary
Rozdzielczość 0,1 °C
Czas reakcji w zależności od podłączonej termopary
Temperatura pracy -30 do +70 °C
Pamięć 500 000 wartości w trybie zapisu niecyklicznego; 350 000 wartości w trybie zapisu cyklicznego
Interwał zapisu programowany od 1s do 24h
Odświeżanie wyświetlacza i alarmu programowane 1 s, 10 s, 1 min
Tryb zapisu niecykliczny - rejestracja danych kończy się po zapełnieniu pamięci
cykliczny - po zapełnieniu pamięci najstarsze dane są nadpisywane przez nowe
Zegar czasu rzeczywistego rok, rok przestępny, miesiąc, dzień, godzina, minuta, sekunda
Zasilanie Bateria litowa 3,6 V, rozmiar AA
Stopień ochrony IP20
Wymiary  61 x 93 x 53 mm
Masa (wraz z bateriami)  ok 130 g
Gwarancja 3 lata

Oprogramowanie do rejestratora: Comet Vision

Prezentacja danych w wersji pełnej bezpłatnej:

u3430 soft4



u3430 soft2

u3430 soft3



Transmisja danych pomiędzy rejestratorem a komputerem może być poprzez:




1. Kabel USB

u3120 4

2. Moduł ethernet - model (LP005) Moduł należy zasilić poprzez zasilacz sieciowy  (w komplecie z LP005) lub poprzez splitter firmy TP-Link u3120 ethernet
3. Uchwyt zabezpieczający z kłódką LP100 u3120 uchwyt z kłódką
4. Uchwyt magnetyczny do mocowania na stalowym regale - LP102 oraz LP103 dla wersji z pomiarem CO2 u3120 7



Do pobrania:

pdf new small Karta katalogowa: U0246 rejestrator bateryjny temperatury
pdf new small Instrukcja: Zbiorcza rejestratorów bateryjnych serii U
pdf new small Instrukcja skrócona rejestratorów serii U
pdf new small Instrukcja indywidualnej kalibracji rejestratorów serii U
pdf new small Katalog zbiorczy rejestratorów bateryjnych firmy CometSystem
pdf new small Katalog zbiorczy rejestratorów z modułem GSM CometSystem
