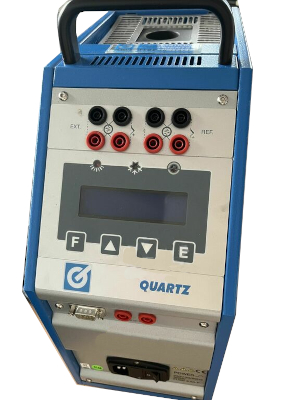

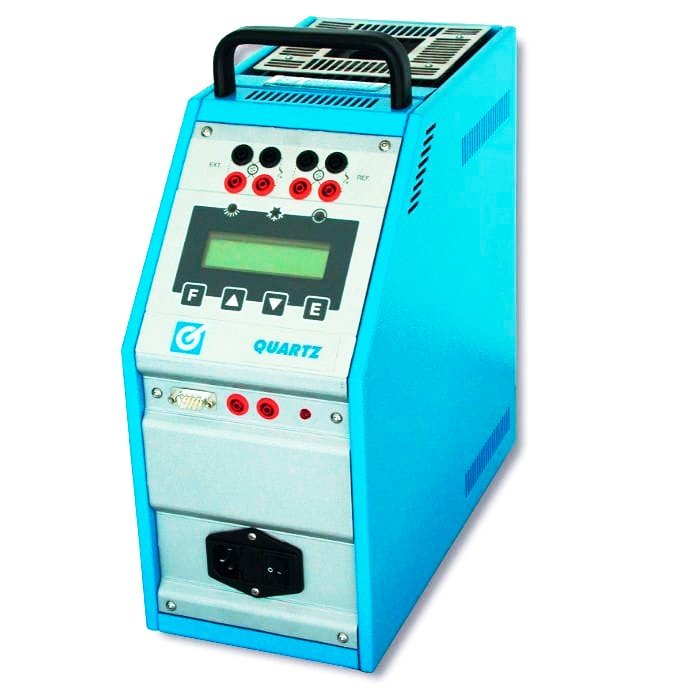

Piec kalibracyjny QUARTZ

Nr kat.: Zadajnik temperatury wzorcowej Quartz
+
Kalibrator temperatury z suchym blokiem Quartz 50 lub 633, przeznaczony do sprawdzenia czujników termoparowych i rezystancyjnych. Zakres generowania temperatur: ( ~ +150°C). Dokładność ±0.15°C, stabilność ±0,02°C | średnica bloku: 35mm, głębokość zanurzeniowa: 135mm. Kompaktowy kalibrator temperatury z  suchym blokiem zaprojektowany specjalnie do różnorodnych zastosowań. Wytrzymały i zdolny do utrzymania wysokiej dokładności i stabilności w trudnych warunkach pracy w przemyśle i laboratoriach. Kalibrator zamknięto w  kompaktowej, mobilnej i lekkiej obudowie. Innowacyjna metoda wentylacji wymuszonej znacznie skraca czas chłodzenia i zapobiega nadmiernemu nagrzewaniu się testowanych czujników. Szybkie i proste testy termometrów to dzisiaj standard działówquartz633 portable temperature calibrator utrzymania ruchu, szczególnie jeśli zależy od tego niezawodność instalacji produkcyjnej. Kalibratory z serii Quartz są szczególnie przydatne do zadań kalibracji lokalnej, a przy tym są wygodne dla użytkownika. Dzięki niewielkiej masie i rozmiarom można je łatwo przenosić i używać praktycznie w każdym miejscu. Projekt urządzenia łączy stabilne źródło ciepła z inteligentnym systemem chłodzenia powietrza, który z łatwością utrzymuje niską temperaturę w górnej części kalibratora. W ten sposób kalibracja przemysłowych sond temperatury może być skuteczniejsza bez doprowadzania do przegrzania głowicy lub uchwytu termometru. Regularne monitorowanie czujników temperatury pozwala na szybkie stwierdzenie usterek i skrócenie czasu wyłączenia z pracy.



ZASTOSOWANIA
- Zakres pracy: -30|-50÷150°C
- Kontrola i kalibracja czujników temperatury z zgodnie z normą ISO 9000
- Regulacja termostatów
- Automatyczne kalibracje sterowane komputerowo

OPIS

QUARTZ to przenośny kalibrator termostatyczny do laboratoryjnych i terenowych kontroli termopar i czujników rezystancyjnych  Pt100. Składa się on z bloku aluminiowego o średnicy 35 mm i wysokości 135 mm, w którym znajdują się wkładki redukcyjne. Wymienność wkładek umożliwia testowanie czujników o różnych długościach i średnicach. Kalibrator nie wykorzystuje zewnętrznych płynów chłodzących, a metalowy blok ogrzewany i chłodzony za pomocą elementów Peltiera. W wersji 2I przyrząd jest wyposażony w kartę akwizycji z dwoma regulowanymi wejściami (Pt100 linia 3/4 przewodowa; termopary: E J K N R S) z tulejami wyposażonymi w styki pozłacane i automatyczną kompensacją zimnych złącz. Wejście REF jest przeznaczone dla sondy odniesienia, dzięki czemu uzyskuje się kompletny system kalibracji, który może być certyfikowany przez laboratoria akredytowane, zgodnie z normami ISO 9000. Wejście EXT jest przeznaczone dla sond, które są w trakcie testowania; dlatego też urządzenie może wyświetlać temperaturę w komorze, temperaturę sprawdzanego czujnika i temperaturę sondy odniesienia jednocześnie w tym samym czasie. QUARTZ jest wyposażony w nowy regulator mikroprocesorowy PID z 32-bitowym sterownikiem o rozdzielczości do 0,01°C, programowanie wzorca pomiarowego w °C, °F i K, programowanie ramp wznoszenia/opadania oraz zapamiętywanie temperatury roboczej termostatu. Interfejs szeregowy RS232: umożliwia pracę automatyczną po podłączeniu do komputera PC z wykorzystaniem oprogramowania AQ2sp, którym można wykonać kalibrację sond, testy termostatu i cykliczne testy z archiwizacją i drukowaniem wyników w celu spełnienia wymogów identyfikowalności wymaganych przez normy ISO 9000.
  • Zakres temperatur (w temp. otoczenia 20°C): -30°C | -50°C...+150°C
  • Wyświetlacz temperatury: LED 9mm
  • Dokładność ±0,15°C ±1 cyfra
  • Rozdzielczość 0.1° (°C lub °F)
  • Stabilność regulowanej temperatury ±0,03°C
  • Czas nagrzewania tabela poniżej
  • Chłodzenie tabela poniżej
  • Głębokość bloku metalowego 135mm
  • Średnica bloku metalowego 35mm
  • Zasilanie 100...230 VAC ±10%
  • Pobór prądu 300W
  • Interfejs RS232
  • Materiał obudowy Metal (stal)
  • Waga ok. 8,0 kg
  • Wymiary 160 x 340 x 330mm

quartz633Zakres dostawy standardowej:

  • Kalibrator temperatury z suchym blokiem Quartz
  • Zapasowe bezpieczniki
  • Kabel zasilający
  • Kabel do testowania termostatu
  • 1 wkładka z otworam 2D1191 (3.5 | 4.5 | 5.5 | 8.5 | 10.5mm)
  • Narzędzie do wyjmowania wkładek
  • Instrukcja obsługi
  • Raport z badań (wydajność i dokładność)

W opcji:

  • Wkładka z 6 otworami: 2D1191 (3.5 + 4.5+5.5 + 6.5+8.5+ 10.5mm)
  • <span">Wkładka z 2 otworami: 2DC567 (6.5 + 19.5mm)
  • Wkładka z 1~3 dowolnymi otworami: INS SPEC 633-3 (3.5~~20mm)
  • Wkładka z 4~6 dowolnymi otworami: INS SPEC 633-6 (3.5~~20mm)
  • Wkładka z 7~10 dowolnymi otworami: INS SPEC 633-10 (3.5~~20mm)
  • Wkładka pełna bez otworu: 2D1192 (pełna)
  • 2DC55-000 Walizka sztywna wodoszczelna IP 67 z zaworem kompensacyjnym
  • 2TRMBAG-FLUID- Torba miękka z uchwytem na ramię
  • Oprogramowanie AQ2SP2



Cena w wersji podstawowej od 4300Euro + VAT



Specyfikacja
QUARTZ 50
QUARTZ 633
Zakres pracy
-50 ... +150°C
-30 ... 150°C
minimalna temperatura @ 20°C
-50°C
-30°C
Moduł Peltiera
4 pojedyncze
4 dwustopniowe
Zasilanie
200 W
300W
Wyświetlacz
0,1° | 0,01°C lub °F
Dokładność
±0,15°C +1 cyfra
Protokół komunikacyjny
RS232
Czas podgrzewania od 25°C do 140°C (czas całkowity z stabilizacją)
23min
40min
Schładzanie od 140 do 25°C (czas całkowity z stabilizacją)
31min
21min
Stabilność w czasie
w cyklu 6s stabilność lepsza niż ± 0.03 ° C
Stabilność
±0,03 °C
Wbudowana sonda temperatury
Pt100 specjalna
Punkty kalibracji
W 5 punktach
Możliwości kalibracji
przez software i klawiaturę
Zewnętrzne wejście
1 (2I: 2) wejścia dla Pt100, Pt 1000,
termopary K, J, N, S, R, E, B, T
Wkład standardowy
Kod 2D1191
Wymiar wkładu
Ø 35x135mm
Liczba otworów kontrolnych
6
Wymiar otworów:
Głęboklość otworów:
3.5mm | 4.5mm | 5.5mm | 6.5mm | 8.5mm | 10.5mm
135mm
Akcesoria
Wtyczka elektryczna plus bezpieczniki

Dostępne wkłady:

  • 2D1192 wkład DN 34,7x135 mm
  • 2D1191 wkład DN.34,7x135 mm 6 otworów: 3,5-4,5-5,5-6,5-8,5-10,5 mm
  • 2DC567 wkład DN.34,7x135 mm 2 otwory: 6,5 i 19,5mm
  • INS.SPEC-633-3 wkład DN.34,7x135 mm. 1÷3 otworów dn. 3,5÷20 mm.
  • INS.SPEC-633-6 wkład DN.34,7x135 mm. 4÷6 otworów dn. 3,5÷20 mm.
  • INS.SPEC-633-10 wkład DN.34,7x135 mm. 7÷10 otworów dn. 3,5÷20 mm.
  • 2D3080 symulator ciała doskonale czarnego dla pirometrów DN.35x135 otwór 26mm
  • 3D3223 sonda Pt100 średnica 3mm



W opcji wkład do sprawdzania pirometrów:

blackbody giussani

Wkładka do sprawdzania pirometrów kod 2D3080 -  QUARTZ głębokość otworu = 135mm, C = 26mm

Opcjonalne oprogramowanie AQ2SP2:

AQ2SP2 soft

Do pobrania:

pdf new small  Karta katalogowa: Karta zbiorcza kalibratora Quartz
