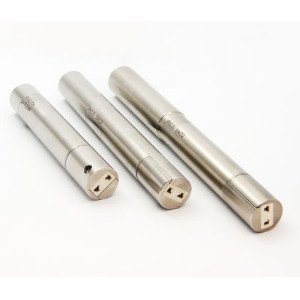

PicoVACQ Th to mały i wytrzymały rejestrator danych (średnica: Ø15 lub Ø16mm w zależności od modelu), wyposażony w miniaturowe złącze termoparowe typu K lub uniwersalne dla typoszeregu termopar K, T, N, J, B, E, S lub R. Oferuje zakres pomiarowy do +1760°C i zakres roboczy rejestratora do +140°C, w szerszej temperaturze należy zastosować osłonę termiczną dostosowaną do indywidualnych potrzeb. Rejestrator danych jest rozwiązaniem zaprojektowanym specjalnie do procesów wymagających monitoringu temperatury w środowisku przemysłowym gdzie koniecznym jest niska stała czasowa i wysoki interwał zapisu do pamięci. Uwaga rejestrator nie jest szczelny dlatego nie może być zanurzany w cieczy.
Wśród najczęstszych aplikacji wymienić można:
- Depyrogenizacja butelek w przemyśle farmaceutycznym.
- Wewnętrzna i zewnętrzna polimeryzacja lakierów aluminiowych butelek i aerozoli w przemyśle opakowań.
- Wszystkie procesy produkcji rur w przemyśle stalowym, takie jak obróbka plastyczna- kształtowanie, wyżarzanie, przebijanie na gorąco, powlekanie itp.

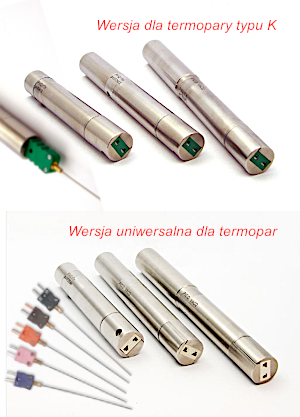

Mikrozłącze do termopary typu K (zielone) lub białe (uniwersalne). Czujnik rezystancyjny Pt1000 do kompensacji zimnych końców i pomiaru temperatury wewnętrznej.
Trzy modele w zależności od temperaturowego zakresu pracy baterii.
| Zakres pracy rejestratora |
Baterie | Zakres pomiarowy | Rozdzielczość | Wewnętrzna temperatura referencyjna |
| 0...140ºC | 015P |
W wersji dedykowanej jedynie termopara typu K: |
±0.02ºC | ±0.2ºC (-40...+140ºC) |
| -40...+85ºC | 015PW | |||
| -40...+140ºC | 016PTA |
Dane techniczne:
| Typ | Kanał | Rodzaj termopary | Typ złącza | Częstotliwość |
| PicoVACQ Th | 1 | K | miniaturowe typu K | 10Hz |
| PicoVACQ Th uniwersal | 1 | K, T, N, J, B, E, S, R | miniaturowe uniwersalne (białe) |
10Hz |
| Materiał obudowy | 316L | |||
| Wymiary rejestratora | Długość | Średnica | Zakres pracy | |
| Zestaw baterii 015P | 90.5mm | 15mm | 0...+140ºC | |
| Zestaw beterii 015PW | 115.8mm | 15mm | -40...+85ºC | |
| Zestaw baterii 016PTA | 138.6mm | 16mm | -40...+140ºC | |
| Czujnik temperatury | PicoVACQ Th termopara typ K PicoVACQ Th uniwersal termopaty: K, T, N, J, B, E, S, R |
|||
| Złącze | typu mikro | |||
| Pojemność pamięci | nieulotna 32 500 danych | |||
| Interwał zapisu do pamięci | min 0.1s (10Hz) do 59min 59s | |||
| Długość zapisu | Programowana data, godzina minuta | |||
| Zasilanie | bateria | |||
| Zegar czasu rzeczywistego | wbudowany | |||
| Szczelność | brak | |||

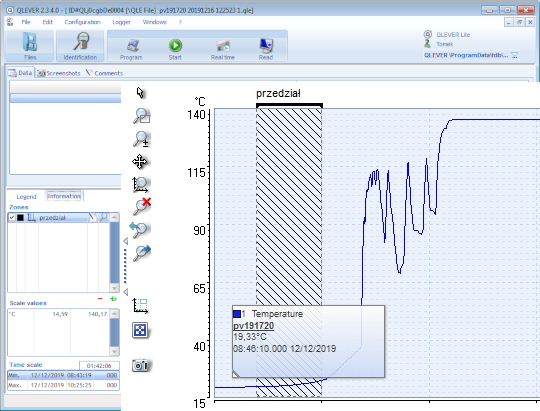

Oprogramowanie opcjonalne Qlever lite lub Qlever w wersji pełnej
Do pobrania:
 |
Rejestrator na termoparę typu K PicoVACQ Th |
|
Rejestrator na termopary uniwersalny PicoVACQ Th universal |
