Rejestrator elektroniczny S3120

Nr kat.: S3120
+
Rejestrator temperatury i wilgotności. Wartości są przechowywane w nieulotnej pamięci elektronicznej. Transmisja danych do komputera w celu dalszej analizy odbywa się za pomocą interfejsu USB, RS232, GSM przy użyciu odpowiedniego adaptera komunikacyjnego.

Elektroniczny rejestrator wilgotności i temperatury.
Zakres pomiarowy temperatury: -30...80°C.
Zakres pomiarowy wilgotności: 0...100% RH.

Dodatkowo jeden wyliczany parametr w oprogramowaniu spośród następujących:

s3120 Termohigrometr

1. Temperatura punktu rosy
2. Wilgotność bezwzględna
3. Wilgotność właściwa
4. Skład mieszaniny
5. Entalpia właściwa

Opis

Dataloggery są przeznaczone do rejestracji temperatury i wilgotności względnej powietrza, opcjonalnie w kombinacji z sygnałem analogowym napięciowym 0-5V. Dane są gromadzone w nieulotnej pamięci elektronicznej. Przesyłanie danych do komputera dla ich analizy jest przeprowadzane poprzez port szeregowy RS232 albo USB z użyciem odpowiedniego adaptera komunikacyjnego. Dodatkowo opcjonalnie można dokupić moduły do bezpośredniej komunikacji poprzez sieć Ethernet lub GSM.

Główne zastosowania

  • Muzea, archiwa, galerie
  • Apteki
  • Przemysł spożywczy i rozlewnie napojów (HACCP)
  • Przemysł farmaceutyczny
  • Wentylacja i klimatyzacja | Monitoring temeratury punktu rosy
  • Zarządzanie budynkami i energią
  • Laboratoria badawczo-rozwojowe (GLP)
  • Hurtownie
  • Procesy technologiczne

uchwyt_F9000Zalety

  • dołączone świadectwo kalibracji producenta
  • szybka transmisja danych do komputera (cała zawartość pamięci w 30s)
  • możliwość stałego połączenia z komputerem, dane mogą być odczytywane podczas rejestracji
  • duża pojemność pamięci - 32000 pomiarów
  • duży, podwójny wyświetlacz z możliwością wyłączania
  • opcjonalne wyświetlanie wartości min., max., (kasowanie za pomocą klucza magnetycznego lub komputera)
  • dwa progi alarmowe na każdy rejestrowany parametr, sygnalizacja za pomocą pulsowania wskazań na wyświetlaczu albo diody LED
  • dwa tryby alarmowania: zwykły lub zatrzaskowy (wykryty alarm jest sygnalizowany ciągle aż do momentu jego skasowania)
  • wytrzymała wodoszczelna obudowa
  • łatwa instalacja, możliwość zamykania na kłódkę
  • niski pobór energii, czas pracy baterii do 7 lat
  • wskazanie stanu baterii, łatwy sposób jej wymiany
  • możliwość rejestracji kombinowanej temperatury, wilgotności oraz dwóch skalowanych sygnałów analogowych 0-5V
  • programowany moment startu: w zaprogramowanym czasie lub za pomocą pobudzenia kluczem magnetycznym
  • możliwość rejestracji warunkowej, tzn. rejestracja przebiega tylko jeśli wartość mierzonych wielkości przekracza określone limity alarmowe
  • sygnał wejściowy przeliczany na rzeczywiste jednostki fizyczne
  • możliwość elektronicznego opisywania każdego rejestratora (max. 32 znaki tekstu)
  • możliwość elektronicznego opisywania każdego kanału (max. 16 znaków tekstu)
  • możliwość zabezpieczenia przed nieautoryzowanym dostępem do nastaw za pomocą hasła



Dokładność:
temperatura: ±0.4°C
wilgotność: ±2.5%
punkt rosy: ±0.5°C (30...95% RH)
Rozdzielczość: 0.1°C / 0.1% RH.
Tryby rejestracji: nieciągły lub ciągły.
Interwał zapisu: 10s…24h (17 wartości).
Zasilanie: bateria litowa AA 3.6V
Stopień ochrony: IP67.
Wymiary: 93 x 64 x 29mm

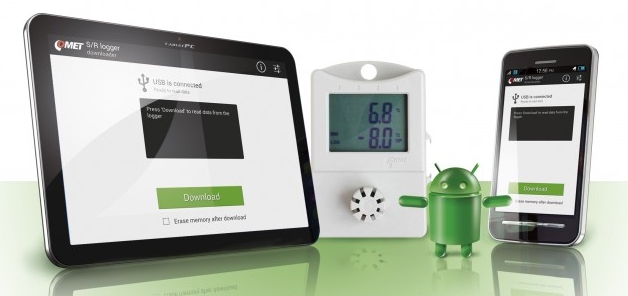

Nowa aplikacja pośrednicząca w pobieraniu danych do komputera z rejestratora. Jeżeli chcemy uniknąć przenoszenia danych z rejestratora do komputera można wykorzystać darmową aplikację na telefon z Androidem. Dane z rejestratora pobieramy na telefon a następnie z telefonu do komputera. Link do pobrania aplikacji: tutajAplikacja do czytania danych na telefon z Androidem



Dane techniczne

Zakres pracy dataloggerów bez wyświetlacza (R3120, R3121):
-30...+80°C
Zakres pracy dataloggerów z wyświetlaczem (Sxxxx):
-30...+70°C
Dokładność pomiaru temperatury:
0.4°C
Dokładność wejścia Pt1000 modelu S3631 (bez czujnika):
0.2°C (-50...+100°C)
0.2% w.o. (100...260°C)
0.4% w.o. (-90...-50°C)
Dokładność pomiaru wilgotności:
2.5% RH (5...95% przy 23°C)
Dokładność wyliczania punktu rosy:
0.5°C (30...95% RH)
Rozdzielczość wskazań:
0.1°C | 0.1% RH
Interwał zapisu:
18 wartości do wyboru od 10s do 24h
(10s, 1, 2, 3, 4, 5, 10, 15, 20, 30min, 1, 2, 3, 4, 6, 8, 12, 24h)
Czas odświeżana wskazań na wyświetlaczu:
10s
Pojemność pamięci:
32000 pomiarów
Tryby rejestracji:
nieciągły - rejestracja zostaje zatrzymana po zapełnieniu pamięci
ciągły - po zapełnieniu pamięci najstarsze dane zostają zastąpione najświeższymi
Temperatura pracy:
-30...+70°C
Zegar czasu rzeczywistego:
rok, rok przestępny, miesiąc, dzień , godzina, minuta, sekunda
Typ złącza sygnałowego:
Canon 9-pin, męskie
Wymiary:
93 x 64 x 29mm
Zasilanie:
bateria litowa 3.6V, rozmiar AA
Żywotność baterii (tryb low-power):
7 lat dla R3120, R3121
6 lat dla S3120, S3121, S3631, S3541
Żywotność baterii w trybie szybkim (z interwałem 10s):
3 lata dla R3120, R3121
2.5 roku dla S3120, S3121, S3631, S3541
Żywotność baterii w trybie on-line z interwałem 1min:
zredukowana do 70% podanych wyżej wartości
Żywotność baterii w trybie on-line z interwałem 10s:
1 rok
Stopień ochrony:
IP67

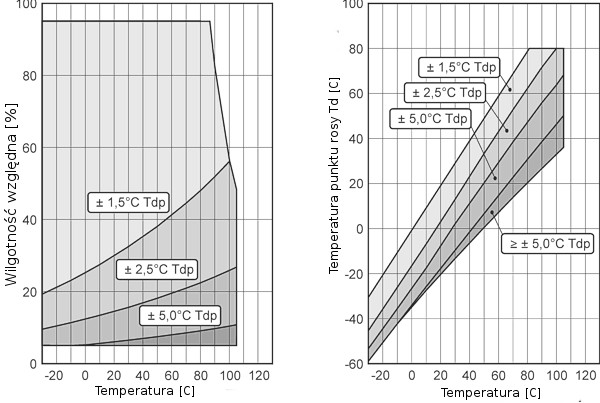

 Zależność T/RH od temperatury punktu rosy:

Zależność temperatury i wilgotności

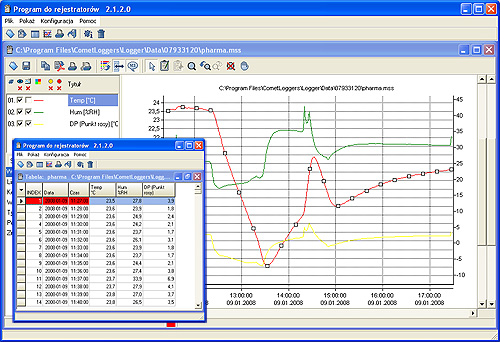

Oprogramowanie do rejestratora: Datalogger.exe

datalogger

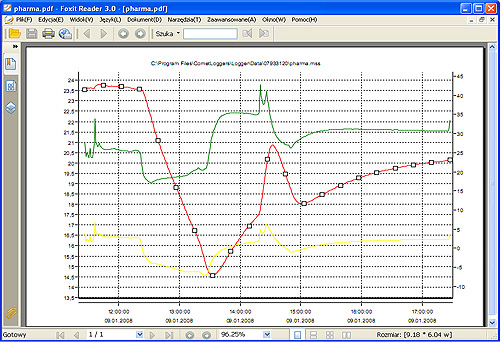

Eksport danych do pliku pdf

datalogger

OPCJA:

Transmisja danych pomiędzy rejestratorem a komputerem może być poprzez:

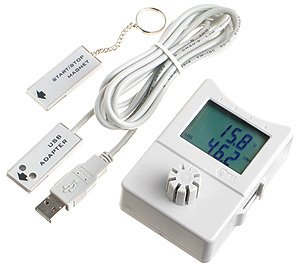

1. Kabel RS232 (LP002) lub USB (LP003)
s3120_usb

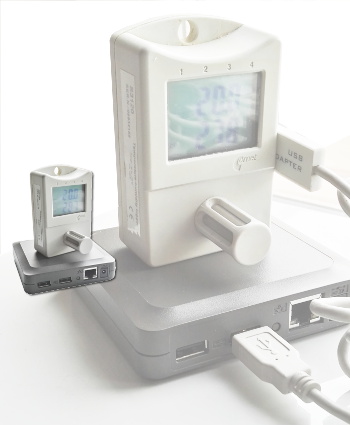

2. Moduł ethernet - model (LP005) wymaga oprogramowania Datalogger w wersji pełnej lub oprogramowania z bazą danych SWR007. Moduł należy zasilić poprzez zasilacz sieciowy  (w komplecie z LP005) lub poprzez splitter firmy TP-Link interfejs ethernet
s3120_lan
3. Modem GSM - kit GSM L wymaga oprogramowania Datalogger w wersji pełnej SWR004 lub oprogramowania z bazą danych SWR007. W tym wpadku konieczny jest posiadane dwóch modemów przy rejestratorze i komputerze

GPRS_S

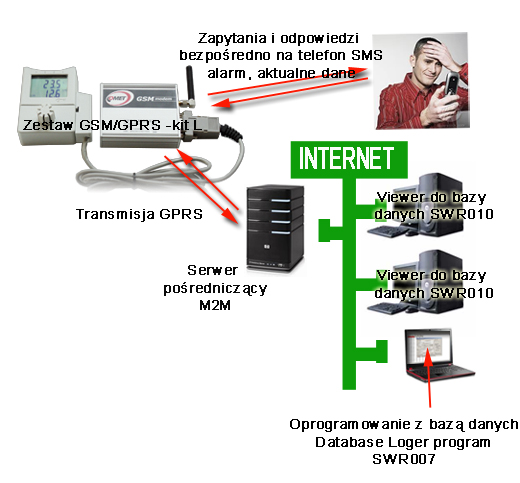

4. Modem GSM/GPRS (transmisja danych poprzez serwer pośredniczący M2M) kit GSM L + M2M wymaga oprogramowania Datalogger w wersji pełnej SWR004 lub oprogramowania z bazą danych SWR007. Koniecznym jest tylko jeden modem GPRS i wykupinie licencji na serwer M2M



Do pobrania:

acr Karta katalogowa: Rejestrator S3120
