Wyposażony w precyzyjne czujniki. Dwa czujniki przepływu ciepła zawierające termopary powierzchniowe zapewniające dokładne odczyty temperatury. Regulacja temperatury: Liczne płyty Peltiera umożliwiające szybką i stabilną regulację temperatury. Monitorowanie grubości: Cztery cyfrowe enkodery optyczne mierzą grubość próbki z dokładnością do 0,05 mm. Sterowanie za pomocą oprogramowania: Pełna obsługa za pomocą elementów sterujących na panelu przednim lub dedykowanego pakietu oprogramowania do eksportu i analizy danych. Obsługiwane normy: ASTM C518 i ASTM C1784, ISO 8301, EN 12667 i EN 12664, JIS A1412.
- Kalibracja fabryczna
- Dwa czujniki strumienia ciepła z termoparami powierzchniowymi do precyzyjnego pomiaru oporu cieplnego i przewodności cieplnej
- Wiele płytek grzewczych/chłodzących typu Peltiera do szybkiej regulacji temperatury
- Grubość jest mierzona z dokładnością do 0,05 mm (0,0019 cala) przy użyciu czterech cyfrowych enkoderów optycznych
- Obsługa z panelu przedniego umożliwia pełną kontrolę nad wszystkimi funkcjami urządzenia HFM; można też skorzystać z nowego, bogatego w funkcje oprogramowania HFM-100 / HFM-100 HT / HFM-50, które obsługuje funkcje podstawowe i dodatkowe, takie jak drukowanie i eksportowanie danych
- Zaciskanie płytek może być zautomatyzowane lub ustawione na grubość zdefiniowaną przez użytkownika — idealne rozwiązanie w przypadku materiałów ściśliwych
- Urządzenie spełnia wymagania norm międzynarodowych: ASTM C518, ASTM C1784, ISO 8301, JIS A1412, EN 12667 oraz EN 12664
Urządzenia drugiej generacji HFM-100 / HFM-100 HT / HFM-50 stanowią doskonały wybór do wykonywania pomiarów przewodności cieplnej w stanie ustalonym próbek, takich jak produkty izolacyjne i materiały budowlane. Miernik przepływu ciepła (HFM) został starannie zaprojektowany tak, aby spełniał wymagania norm międzynarodowych, w tym ASTM C518, ASTM C1784, ISO 8301, JIS A1412, EN 12667 i EN 12664. Obsługa miernika HFM jest prosta — próbkę umieszcza się pomiędzy dwiema płytami grzewczymi i chłodzącymi. Górna płyta, napędzana silnikami krokowymi umieszczonymi w każdym rogu, opuszcza się, aż zetknie się z górną powierzchnią próbki. Kontakt płyty z badaną próbką jest kontrolowany przez standardowy nacisk lub przez zdefiniowaną przez użytkownika grubość próbki.
Silniki krokowe są sterowane przez indywidualne enkodery optyczne służące do pomiaru grubości próbki (L) z dokładnością do 0,05 mm (0,0019 cala). Zintegrowany układ logiczny między silnikami krokowymi pozwala górnej płycie wykrywać i dostosowywać się do próbek o zróżnicowanej powierzchni, optymalizując kontakt płyty z próbką na potrzeby pomiarów. W każdej płycie zintegrowany jest jeden czujnik strumienia ciepła, który służy do monitorowania strumienia ciepła (Q/A) generowanego w wyniku różnicy temperatur (ΔT) między płytą górną a dolną w regularnych odstępach czasu, aż do osiągnięcia strumienia ciepła w stanie ustalonym. Złożony strumień ciepła jest następnie wykorzystywany do pomiaru oporu cieplnego (R) oraz obliczenia przewodności cieplnej (λ) zgodnie z prawem Fouriera.
Specyfikacja:
Zgodnie z międzynarodowymi normami seria HFM została zaprojektowana do badania zarówno materiałów jednorodnych, jak i niejednorodnych o różnych wymiarach próbek.
| Model | HFM-100 | HFM-100 HT | HFM-50 | HFM-25 |
| Materiały | Izolacja, materiały stałe i tekstylia | |||
| Rodzaj sensora | Czujniki strumienia ciepła (2 szt.) | |||
| Przewodność cieplna (W/m•K) | 0.002 to 0.5 | 0.002 to 0.5 | 0.002 to 0.5 | 0.01 to 0.3 |
| Ciepło właściwe | Opcja | Opcja | Opcja | N/A |
| Zestaw o wysokiej przewodności cieplnej (W/m•K) | Opcja (do 2.5) | Opcja (do 2.5) | Opcja (do 2.5) | N/A |
| Wymiar próbki (mm) | 300 x 300 x grubość do 100 | 300 x 300 x grubość do 100 | 200 x 200 x grubość do 50 | 300 x 300 x grubość do 25 |
| Czas trwania testu (w minutach) | 30 do 40 | 30 do 40 | 30 do 40 | 20 |
| Dokładność (przewodność cieplna)* | 1 do 2% | 1 do 2% | 1 do 2% | 3% |
| Powtarzalność (przewodność cieplna)* | 0.5 do 1% | 0.5 do 1% | 0.5 do 1% | 1% |
| Zakres temperatur płyty (°C) | -20 do 75** | -30 do 110** | -20 do 70** | 10 do 75 |
| Skalibrowane fabrycznie | Tak | Tak | Tak | Tak |
| Zgodność z normami | ASTM C518, ASTM C1784, ISO 8301, JIS A1412, EN 12667, and EN 12664 | ASTM C518, ASTM C1784, ISO 8301, JIS A1412, EN 12667, and EN 12664 | ASTM C518, ASTM C1784, ISO 8301, JIS A1412, EN 12667, and EN 12664 | ASTM C518, ISO 8301, JIS A1412, and EN 12667 |
* Wydajność zweryfikowana zgodnie z normami NIST 1453 / 1450e
** Wymagana jest chłodząca pompka obiegowa

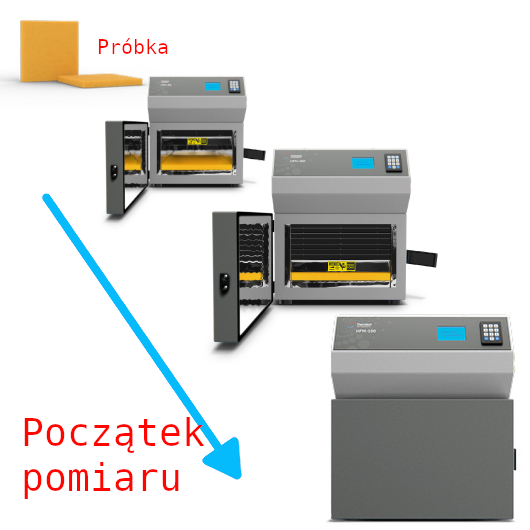

Procedura pomiarowa od przygotowania próbki do pomiaru:
1. Próbka
Próbka powinna mieć równoległe powierzchnie. Wysokość próbki jest mierzona automatycznie przez urządzenie HFM; jednak w przypadku materiałów ściśliwych można ręcznie wprowadzić żądaną grubość próbki, aby uzyskać z góry określoną grubość do badania.
Przybliżony czas: 1 minuta
2. Umieść próbkę pomiędzy równoległymi płytami pomiarowymi urządzenia HFM. W przypadku mniejszych próbek lub próbek o kształtach odbiegających od kształtu komory pomiarowej należy umieścić próbkę pośrodku dolnej płyty, bezpośrednio nad czujnikiem strumienia ciepła.
Przybliżony czas: 1 minuta
3. Górna płyta opuszcza się automatycznie w przypadku próbek sztywnych lub do z góry określonej grubości w przypadku próbek ściśliwych. Aby zapewnić większą dokładność podczas badania próbek sztywnych, górna płyta wykonuje krótki ruch potwierdzający, zapewniający optymalny kontakt i pomiar grubości. Dodatkowo ten krótki ruch kompensuje również ewentualne problemy z płaskością próbki.
Przybliżony czas: 1 minuta
Uruchom eksperyment
4. W ramach zautomatyzowanej procedury testowej można wybrać pojedynczą średnią temperaturę lub sekwencję temperatur. Badania można przeprowadzać w trybie kontroli jakości lub w trybie wysokiej dokładności (30–40min.), wybierając czas trwania badania najlepiej dostosowany do danego zastosowania. Po zakończeniu badania wyniki można zapisać, wydrukować lub wyeksportować do programu Microsoft Excel w celu dalszego przetwarzania.
Przybliżony czas: 30–40 minut
Dokładność:
Próbka NIST SRM 1450d została poddana wielokrotnym badaniom w celu potwierdzenia dokładności i powtarzalności urządzenia HFM-100. Przed każdym z 20 pomiarów próbkę NIST 1450d wyjmowano, a następnie ponownie umieszczano w komorze urządzenia HFM-100. Certyfikowana przewodność cieplna próbki NIST w temperaturze 20˚C (68˚F) wynosi 0,03239 W/m•K. Średnia wartość przewodności cieplnej uzyskana na podstawie wszystkich 20 pomiarów wyniosła 0,0325 W/m•K. Wszystkie pomiary charakteryzowały się powtarzalnością w granicach ± 0,5% oraz dokładnością w granicach ± 1% wartości certyfikowanej.
