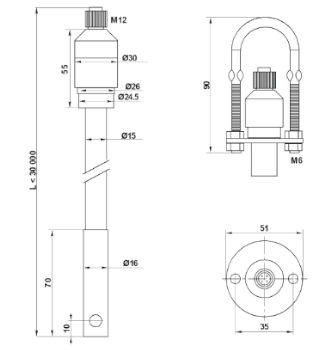

Wielopunktowy czujnik temperatury przeznaczony do silosów zbożowych. Posiada wbudowane czujniki cyfrowe, zainstalowane na wybranych uprzednio poziomach oraz w wymaganej ilości. Rosnący poziom ciepła, wilgności i dwutlenku węgla w silosach są pewną oznaką fermentacji. Proces ten obejmuje rozwój w ziarnie żywych organizmów, takich jak roztocza i owady a także innych mikroorganizmów jak pleśń i bakterie. Również grzyby mogą powodować infekcje zboża. Kontrolowanie wahań temperatury podczas przechowywania ziarna jest najbardziej opłacalnym i powszechnym sposobem na ograniczenie psucia się i strat ziarna. Wielopunktowy pomiar temperatury w oparciu o czujnik kablowy ET910 umożliwia pomiar temperatury w regularnych odstępach czasu w celu niezawodnego wykrywania chorych obszarów na całej wysokości silosu. Rura ochronna SWA (opancerzona drutem stalowym) chroni czujniki przed wodą i pyłem, a także zapewnia zgodność z wymaganiami ATEX dla stref 20 i 21. Kontroler E7718 implementuje dynamiczne przypisywanie rejestrów dla danych czujników, umożliwiając budowanie bardzo elastycznych i złożonych 1-przewodowych cyfrowych sieci czujników z wielopoziomowymi topologiami µLAN. Całość jest w pełni zabezpieczona przed warunkami atmosferycznymi i pyłem. Innowacyjna konstrukcja zapewnia solidność oraz niezwykle szybką i łatwą instalację.

Dane techniczne:

• Element pomiarowy: czujnikowy cyfrowy, 1-przewodowy (interfejs µLAN)
• Liczba czujników w kablu do 30, w zależności od zastosowania
• Odstęp między czujnikami 1...3 m, w zależności od zastosowania
• Zakres pomiarowy -40...+85 °C
• Rozdzielczość 0,0625 °C
• Rura ochronna Ø15 mm opancerzona drutem stalowym
• Stopień ochrony IP67

Do obsługi w/w czujnika należy dokupić przetwornik zamieniający sygnał 1-wire na standardowy cyfrowy RS485 z propotokołem Modbus RTU. Przewtornik w stosunku do czujników 1-wire jest Masterem natomiast na wyjściu w sieci RS485 staje się urządzeniem typu SLAVE.

E7718 Kontroler µLAN

Cechy:

• Kontroler sieci µLAN
• Urządzenie podrzędne RS485 Modbus RTU
• Kompaktowa i wytrzymała konstrukcja
• Stopień ochrony przed wodą i pyłem IP65
• Szybka i łatwa instalacja

Opis:

Kontroler E7718 działa jako urządzenie nadrzędne 1-wire, wykonując analizę sieci µLAN i regularnie odpytując o dane z czujników 1-wire. Przyrząd implementuje dynamiczne przypisywanie rejestrów dla danych z czujników, umożliwiając budowę bardzo elastycznej i złożonej cyfrowej sieci czujników 1-wire. System obejmujący wiele czujników może być łatwo zaimplementowany, pod warunkiem, że całkowita długość ścieżki, aktywnej w dowolnym momencie, nie przekracza 100 m.

E7718 działa również jako urządzenie podrzędne RS485 Modbus RTU, przechowując i dostarczając dane pomiarowe do systemu automatyki. Sterownik jest w pełni zabezpieczony przed warunkami atmosferycznymi i pyłem oraz spełnia wymagania ATEX dla instalacji w strefach 20 i 21 w silosach zbożowych. Innowacyjna konstrukcja zapewnia solidność oraz niezwykle szybką i łatwą instalację.

Dane techniczne:

• Zasilanie 12...36 VDC, nominalnie 24 VDC, maks. 100 mA
• Obudowa z tworzywa ABS, montaż naścienny
• Wymiary 82×80×55 mm
• Zakres pracy -40...+85 °C, 0...99 % wilgotności względnej
• Stopień ochrony IP65
• Złącza M12 męskie 4-biegunowe IP68 dla µLAN
• 2 x dławik kablowy M16 IP68, zaciski śrubowe do zasilania/RS485
• Zalecane okablowanie LiYY-TP (skrętka 2×2 przewody)
