Czujnik temperatury paneli fotowoltaicznych

Kategoria: Temperatura i wilgotność
Nr kat.: HD4807TFP, HD48S07TFP, HD48V07TFP i HD4907TFP.
− +
Poniżej prezentujemy ekonomiczne czujniki temperatury powierzchni paneli fotowoltaicznych. Czujniki temperatury modułów fotowoltaicznych są dostępne z wieloma różnymi przemysłowymi sygnałami wyjściowymi.

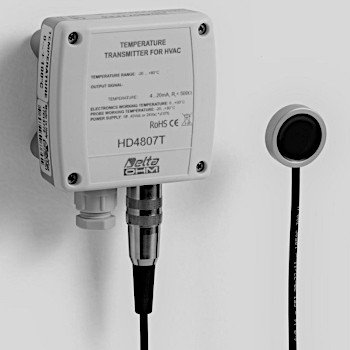

Przetworniki temperatury HD48…07TFP…
  • Z aktywnym wyjściem analogowym 4÷20 mA lub 0÷10 V lub jedynie z wyjściem cyfrowym RS485 MODBUS-RTU.
  • Dostarczane ze stykową sondą temperatury do paneli słonecznych z kablem o długości 5 lub 10 m (inne długości na życzenie) i czujnikiem 1/3 DIN Pt100 Ø 30 x 7,5 mm w kształcie walca.
  • Dostępny również z wyświetlaczem LCD (opcja L).
  • Zakres pomiarowy: -40...+85 °C
  • Temperatura pracy elektroniki: -20...+60 °C.
  • Zasilanie: 18 ÷ 40 Vdc lub 24 Vac dla modeli z aktywnym wyjściem analogowym, 12...30 Vdc dla modeli z wyjściem MODBUS-RTU.

hd4807T 2HD4907TFP… Wersje z przetwornikiem prądowym:
  • Przetworniki temperatury z pasywnym (2-przewodowym) wyjściem 4÷20 mA.
  • Dostarczane z kontaktową sondą temperatury do paneli słonecznych z kablem 5 lub 10 m (inne długości na życzenie) i czujnikiem 1/3 DIN Pt100 Ø 30 x 7,5 mm w kształcie walca.
  • Dostępny również z wyświetlaczem LCD (opcja L).
  • Zakres pomiarowy: -40...+85 °C
  • Temperatura pracy elektroniki: -20...+60 °C.
  • Zasilanie: 12 ÷ 40 Vdc

Przetworniki temperatury do pomiaru temperatury powierzchni paneli słonecznych i modułów fotowoltaicznych z serii HD4807TFP, HD48S07TFP, HD48V07TFP i HD4907TFP.

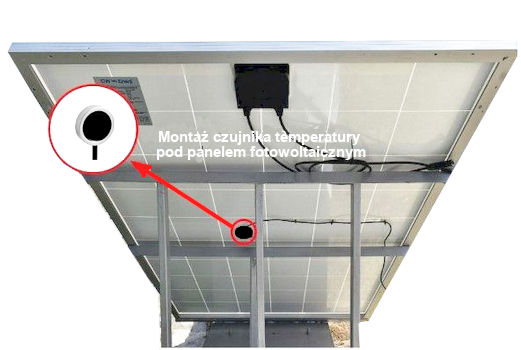

Czujniki i przetworniki temperatury z serii HD4807TFP, HD48S07TFP, HD48V07TFP i HD4907TFP wyposażono w przylgowy czujnik temperatury Pt100 do temperatury paneli słonecznych i modułów fotowoltaicznych. Czujniki temperatury mogą posiadać kabel o długości 3, 5 lub 10m (inne długości na zamówienie). Czujniki wyposażono w sondę okrągłą (Ø 30 x 7.5 mm), która to montowana jest do panelu na samoprzylepnej taśmie aluminiowej. Opcjonalnie przetworniki mogą być wyposażone w wyświetlacz LCD.

Dostępne wersje przetworników do paneli fotowoltaicznych:

  • HD4807TFP – aktywny przetwornik temperatury z wyjściem analogowym trójprzewodowym 4…20mA
  • HD48V07TFP – aktywny przetwornik temperatury z wyjściem analogowy 0…10V
  • HD48S07TFP – aktywny przetwornik temperatury z wyjściem cyfrowym RS485 (MODBUS-RTU).
  • HD4907TFP – pasywny przetwornik temperatury (2-przewodowy) wyjściem 4…20mA.

hd4807T 3

Zazwyczaj moc wyjściowa ogniwa fotowoltaicznego zmniejsza się o około 0,5% wraz ze wzrostem temperatury o każdy stopień Celsjusza. W rzeczywistych warunkach zewnętrznych znamionowa moc szczytowa jest rzadko osiągana, ponieważ temperatura modułu zwykle mieści się w zakresie 40°C - 60°C. Wydajność można poprawić poprzez chłodzenie ogniw, a niektóre systemy zostały zaprojektowane tak, aby wykorzystywać ciepło pochłaniane przez płyn chłodzący w zastosowaniach ogrzewania słonecznego.

UWAGA: Gorący słoneczny dzień to miecz obosieczny dla ogniw fotowoltaicznych. Mimo, że sprawność konwersji spada wraz z nagrzewaniem się ogniwa, całkowita zebrana moc może wzrosnąć ze względu na wzrost nasłonecznienia ogniwa.

wzór temperatury panelu v moc wyjściowa

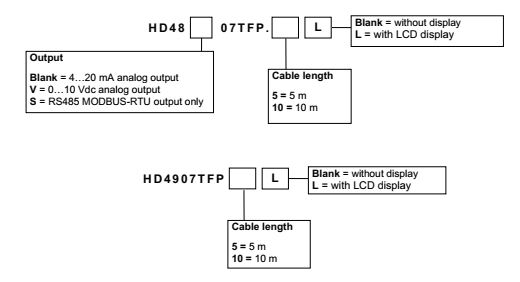

Kod zamawiania:

hd4807T
