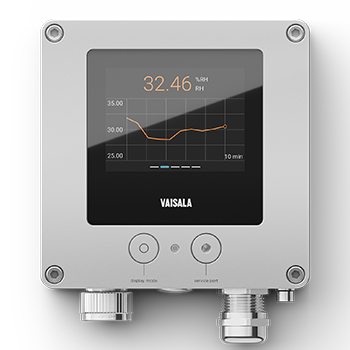

Wyświetlacz Indigo300

Nr kat.: Vaisala Indigo300
+
Solidny przetwornik z możliwością podłączenia inteligentnej sondy.......

Przetworniki Vaisala Indigo300 są urządzeniami nadrzędnymi dla sond pomiarowych kompatybilnych z systemem Vaisala Indigo. Przetworniki Indigo300 przesyłają wartości pomiarowe do systemów automatyki i sterowania za pomocą sygnałów analogowych. Mogą być również wykorzystywane do samodzielnego monitorowania parametrów pomiarowych. Przetworniki posiadają numeryczne i graficzne kolorowe wyświetlacze dla maksymalnie 3 parametrów, idealne do lokalnej wizualizacji danych.

indigo300 wyświetlaczOdporna na korozję metalowa obudowa przetwornika o stopniu ochrony IP65 jest przystosowana do pracy w trudnych warunkach. Obudowa posiada uniwersalne opcje montażu (szyna DIN), prosty uchwyt do montażu sondy oraz możliwość przeprowadzenia przewodów przez tył przetwornika w celu zapewnienia czystej instalacji. Opcjonalne przedłużenie kabla sondy, umożliwia ich wszechstronne rozmieszczenie. Dostęp do przetwornika jest kontrolowany przez port serwisowy, który to można otworzyć za pomocą 4-mm klucza imbusowego.

Wstępnie skonfigurowane dla Twojej wygody

Miernik Indigo300 w połączeniu z kompatybilnymi z nim sondami do pomiaru wilgotności względnej, punktu rosy, CO2, temperatury, par H2O2 i zawartości wody w oleju, można wstępnie skonfigurować z wyjściem dla trzech parametrów pomiarowych (mA, V lub obydwa).

Wystarczy zamówić przetwornik z żądanymi parametrami, zakresami i wyjściami. Po dostawie można użyć oprogramowania Vaisala Insight PC do dodania nowych parametrów, zmiany zakresów, skalowania i przełączania wyjść.

  • Kolorowy wyświetlacz numeryczny i graficzny, wyświetlanie do 3 parametrów
  • Metalowa obudowa IP65
  • Obsługa jednej sondy Indigo- kompatybilnej z Indigo
  • Beznarzędziowe kółko blokujące dla sondy
  • Wejście zasilania 24 V AC/DC
  • 3 wstępnie skonfigurowane wyjścia analogowe (mA lub V)
  • Port serwisowy z przodu do port serwisowy z przodu do podłączenia oprogramowania PC Vaisala Insight lub wskaźnika Indigo80

Przetwornik do sond Vaisala Indigo - kompatybilne sondy

- Sondy wilgotności i temperatury serii HMP1, HMP3, HMP4, HMP5, HMP7, HMP8, HMP9
- Sondy temperatury - Sonda temperatury TMP1
- Sondy punktu rosy serii DMP: DMP5, DMP6, DMP7, DMP8
- Sondy do pomiaru dwutlenku węgla serii GMP250: GMP251, GMP252
- Sondy do pomiaru stężenia par wodoru serii HPP270 nadtlenek wodoru: HPP271, HPP272
- Sonda MMP8 wilgotności w oleju

Dane techniczne:

  • Środowisko pracy: Temperatura pracy -20 ... +60 °C | Temperatura przechowywania -30 ... +70 °C | Wilgotność pracy 0 ... 100 %RH
  • Maksymalna wysokość pracy 5000m
  • Stopień ochrony IP: IP65 | Uwaga: Należy chronić urządzenie przed bezpośrednim działaniem promieni słonecznych.
  • Wejście zasilania 15 ... 30 V DC 1) | 24 V AC ±10 % 50/60 Hz | Wielkość bezpiecznika dla zasilania 2,5 A
  • Podłączenie portu serwisowego przetwornika - Połączenie z Insightem za pomocą USB2 i kablem 262195 2) | - Połączenie do Indigo80 z kablem 262195
  • Wyjścia analogowe prądowe lub napięciowe
    Liczba wyjść analogowych 3
    Możliwość wyboru typów wyjść napięciowych 0 ... 1 V, 0 ... 5 V, 0 ... 10 V, 1 ... 5 V, skalowalne, RL ≥ 10 kΩ
    Wybieralne typy wyjść prądowych 4 ... 20 mA, 0 ... 20 mA, skalowalne, RL ≤ 500 Ω
    Dokładność wyjść analogowych przy 20°C  ±0,1 % pełnej skali 3)
    Zależność od temperatury ±0,005 % / °C pełna skala
    Pobór prądu w temperaturze 20 °C ) (Uin 24 V DC)
    Minimalny pobór przy wyłączonym wyświetlaczu, brak aktywnych wyjść analogowych, brak podłączonej sondy podłączonej 4) 13 mA
    Minimalne zużycie przy włączonym wyświetlaczu, jasność tryb normalny 31 mA
    Uout 0 ... 1 V, 0 ... 5 V, 0 ... 10 V, 1 ... 5 V Maks. + 1,8 mA na każdy podłączony kanał
    Iout 4 ... 20 mA, 0 ... 20 mA Maks. + 12.3 mA na podłączony kanał

    1) W przypadku stosowania z sondą HMP7 minimalne wymagane zasilanie wynosi 18 V DC.
    2) Oprogramowanie Vaisala Insight dla Windows® dostępne na stronie producenta
    3) W przypadku wyjść napięciowych możliwa jest niewielka zmienność wokół zera rzeczywistego.
    4) Pobór prądu przez podłączoną sondę - patrz dokumentacja użytkownika sondy.

indigo300 4

Dane mechaniczne

  • Materiał obudowy EN AW-6082
  • Zaciski śrubowe przyłączeniowe Maks. 1,5 mm2 drutu (16 AWG)
  • Przepusty kablowe dla kabli wyjściowych i kabli wyjściowych i zasilających
    - Dławik kablowy M20×1,5 / przepust kablowy Złącze NPT 1/2"
    - M16×1,5 dławik kablowy / przepust kablowy złączka NPT 1/2"
    Średnica kabla dla dławika M20×1.5 7 ... 13 mm (0,26 ... 0,51 in)
    Średnica kabla dla dławika M16×1.5 2 ... 6 mm (0,08 ... 0,24 in)
  • Wymiary 161 × 134 × 43,5 mm (6,34 × 5,26 ×1.71 in)
  • Masa 1200 g

W opcji:

  • Kable łączące sondy (Kable do użytku z kółkiem blokującym)
  • Kabel przyłączeniowy sondy, 1 m  INDIGOCABLE1M
  • Kabel łączący sondy, kompatybilny z H2O2 kompatybilny, 1 m  INDIGOCABLEHD1M5
  • Kabel przyłączeniowy sondy, 3 m  INDIGOCABLE3M
  • Kabel łączący sondy, kompatybilny z H2O2 kompatybilny z H2O2, 3 m INDIGOCABLEHD3M
  • Kabel przyłączeniowy sondy, 5 m  INDIGOCABLE5M
  • Kabel przyłączeniowy sondy, kompatybilny z H2O2 kompatybilny z H2O2, 5 m INDIGOCABLEHD5M
  • Kabel przyłączeniowy sondy, 10 m  INDIGOCABLE10M
  • Kabel przyłączeniowy sondy, H2O2 kompatybilny z H2O2, 10 m INDIGOCABLEHD10M
  • Kable stałe do użytku z dławikiem kablowym Kabel przyłączeniowy sondy, 0,3 m, wolny koniec CBL210896-03MSP
  • Kabel przyłączeniowy sondy, 1 m, wolny koniec CBL210896-1MSP
  • Kabel przyłączeniowy sondy, 3 m, wolny koniec CBL210896-3MSP
  • Kabel przyłączeniowy sondy, 5 m, wolny koniec CBL210896-5MSP
  • Kabel połączeniowy sondy, 10 m, wolny koniec CBL210896-10MSP

Wymiary:

indigo300 3
