Meteo HMP155

Nr kat.: Vaisala HMP155
+

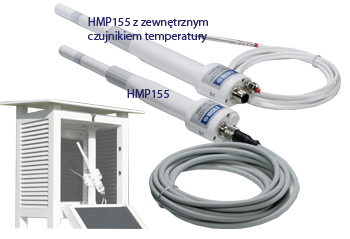

Przetwornik wilgotności i temperatury Vaisala HMP155 zapewnia wiarygodny pomiar temperatury i wilgotności w szerokim zakresie. Przeznaczony do pracy m.in. w klatce meteorologicznej Stevensona  lub osłonie przeciwradiacyjnej DTR503 lub DTR13

HMP155 dostępny jest w następujących wersjach:hmp 155

  • HMP155 A - wyjście 2x napięciowe (T+RH) + RS485 (tryb serwisowy)
  • HMP155 E - wyjście RS485
  • HMP155 D - wyjście napięciowe (tylko RH)+ RS485 (tryb serwisowy) + Pt100 (4-przewodowe)

UWAGA: RS485 (tryb serwisowy) umożliwia pełną komunikację z przetwornikiem ale nie jest zalecany do pracy ciągłej z uwagi na samopodgrzewanie elektroniki.

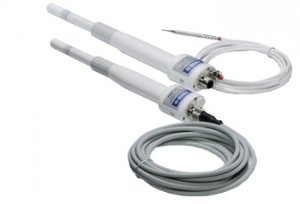

Przetwornik meteorologiczny wilgotności HMP155 posiada wbudowany sprawdzony czujnik Vaisala HUMICAP 180R, który charakteryzuje się doskonałą stabilność długoczasową oraz wytrzymuje trudne warunki pracy. Konstrukcja sondy daje maksymalną ochronę przed wodą, kurzem i brudem. W opcji możliwym jest zastosowanie czujnika HUMICAP RC z wbudowana grzałką zapobiegającą kondensacji wody przy pracy w wysokich wilgotnościach. W przypadku wybrania wersji czujnika HUMICAP RC zalecanym jest dodatkowo zastosowanie czujnika zewnętrznego temperatury, jeżeli nie zastosujemy czujnika zewnętrznego temperatury pomiar będzie ograniczony do punktu rosy lub zmieszania.

Pomiar wilgotności poprzez HUMICAP RC daje wiarygodny wynik wszędzie tam gdzie wilgotność jest bliska nasycenia w takich warunkach jak mgła, deszcz, rosy. Jest to środowisko, do którego Vaisala zaprojektowała opatentowane podgrzewanie sondy. Dzięki niskiej stałej czasowej oraz zewnętrznemu czujnikowi temperatury HMP155 staje się idealnym przetwornikiem do pomiarów w środowisku o zmiennej temperaturze, dodatkowo nowy filtr membranowy przyśpiesza pomiary.oslony meteo HMP155

HMP155 może być kalibrowany przy użyciu komputera za pomocą kabla USB, za pomocą przycisków lub zewnętrznym miernikiem poprzez kabel MI70.

CECHY

  • Przetwornik wyposażony jest w sensor Vaisala HUMICAP 180R - lepsza stabilność długoczasowa
  • Opcjonalny czujnik wilgotności z funkcją czyszczenia chemicznego i podgrzewania model HUMICAP RC
  • Podłączenie poprzez kabel USB

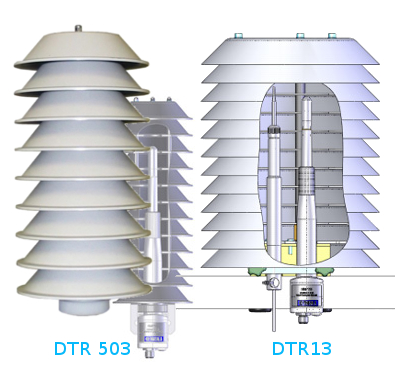

  • Osłony radiacyjne DTR13 i DTR502 / 503 , a także w klatce Stevensona
  • Obudowa odporna na warunki atmosferyczne IP66
  • Opcjonalny szybki czujnik temperatury rezystancyjny Pt100 (4-przewodowy)
  • Różne rodzaje wyjść: napięciowe, RS-485, rezystancyjny Pt100
  • Zastosowanie: meteorologia, meteorologia lotnicza i drogowe, przemysł

Dane techniczne

Pomiar wilgotności względnej
zakres pomiarowy 0...100%
dokładność:
(wz. - wartość mierzona)
+15...+25C:    ±1% (0...90%) | ±1.7% (90...100%)
-20...+40ºC:    ±(1.0+0.008 x wz.) % RH
-40...-20ºC:    ±(1.2+0.012 x wz.) % RH
+40...+60ºC:    ±(1.2+0.012 x wz.) % RH
-60...-40ºC:    ±(1.4+0.032 x wz.) % RH
niepewność kalibracji fabrycznej ±0.6%RH (0...40%RH)
±1%RH (40...97%RH)
czujnik wilgotności HUMICAP 180R(C)
stała czasowa @ 20ºC
(spiek PTFE)
63% - 20s
90% - 60s
Temperatura
zakres pomiarowy -80ºC ... + 60ºC
dokładność: -80...+20ºC | ±(0.226-0.0028 x temp.)ºC
  +20...+60ºC | ±(0.055+0.0057 x temp.)ºC
wyjście rezystancyjne IEC751 1/3B
(pasywne)
±(0.1+0.00167 x temp.)ºC
wyjście RS485 -80...+20ºC | ±(0.176-0.0028 x temp.)ºC
+20...+60ºC | ±(0.07+0.0025 x temp.)ºC
stała czasowa z dodatkowym czujnikiem
temperatury w 3m/s
63% < 20s
90% < 35s
zmienne pomiarowe punkt rosy, zmrożenia, temp. termometru mokrego, wsp. zmieszania
Wspólne
temperatura pracy -80ºC ... + 60ºC
przechowywanie -80ºC ... + 60ºC
przyłącze 8-pin M12
kabel 3, 5, 10 lub 30mb
materiał PUR
dodatkowa sonda temperatury T kabel 2mb
obudowa PC
kabel serwisowy USB model MI70
stopien ochrony obudowy IP66
filtr spiek PTFE
waga (sonda) 86g
Wejścia wyjścia
zasilanie 7...28VDC
wyjście napięciowe 0...1 | 5 | 10V
rezystancyjne Pt100 4- przewodowe
cyfrowe RS485



Do pobrania



acr Karta katalogowa: HMP155 Vaisala
acr Instrukcja obsługi: HMP155 instrukcja obsługi Vaisala
acr Kod zamawiania: HMP155 kod zamawiania
