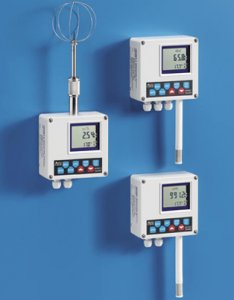

HD2001 to rodzina przetworników temperatury, wilgotności, ciśnienia barometrycznego oraz w modelu HD2001.2 prędkości powietrza. Wszystkie modele posiadają wbudowane porty komunikacyjne RS232 i RS485. Umożliwia to podłączenie wielu urządzeń w sieć. Dodatkowo urządzenia posiadają konfigurowalne wyjście alarmowe typu otwarty kolektor.
Modele HD2001.1 i HD2001.3 posiadają też 3 wyjścia analogowe prądowe 0/4...20mA i napięciowe 0/2...10V. Rodzaj sygnału można samemu zdefiniować za pomocą zworki na płytce elektroniki.
Pomiar prędkości powietrza w modelu HD2001.2 jest realizowany za pomocą czujnika termoanemometrycznego o charakterystyce dookólnej. Delikatny czujnik przymocowany do górnej ścianki obudowy jest chroniony specjalną osłoną dostarczaną wraz z przyrządem.
Wyświetlacz LCD pozwala na monitorowanie wartości wybranego parametru w jednym wierszu oraz temperatury w drugim.
W komplecie dostarczane jest oprogramowanie użytkowe DeltaMet8, umożliwiające monitoring i rejestrację danych pomiarowych z przetworników.
Poniższa tabelka ilustruje możliwości poszczególnych modeli.
Model | Mierzone parametry | Wyjścia | |||
Temperatura Wilgotność |
Ciśnienie barometr. |
Prędkość powietrza |
RS232 RS485 alarm |
Analogowe 0/2...10V 0/4...20mA |
|
HD2001 | tak | tak | nie | tak | nie |
HD2001.1 | tak | tak | nie | tak | tak |
HD2001.2 | tak | tak | tak | tak | nie |
HD2001.3 | tak | nie | nie | tak | tak |
Dane techniczne
Tor wilgotności:
|
Tor temperatury:
|
Tor ciśnienia:
|
Tor prędkości:
|
Typ czujnika: MK33
Pojemność nominalna: 300pF
Dokładność: ±2.5%
Zakres pracy:
|
Typ czujnika: NTC 10k
Zakres pomiarowy: -20...80°C
Dokładność:
|
Zakres pomiarowy: 600...1100mbar/hPa
Dokładność: ±0.5mbar
|
Typ czujnika: termoanemometryczny
Zakres pomiarowy: 0...5m/s
Zakres pracy: -20...80°C
Dokładność: ±0.1m/s
|
Wyjścia analogowe:
|
Zakresy (przełączalne zworką):
Rozdzielczość: 16-bitowa
|
||
Wyjścia cyfrowe:
|
RS232
RS485 Max. prędkość transmisji: 9600bps |
||
Wyjście alarmowe:
|
Typ: otwarty kolektor
Obciążalność: 30Vdc/200mW
|
||
Zasilanie:
|
24Vac lub 230Vac
|
||
Temperatura otoczenia:
|
-20...80°C
|
||
Wymiary:
|
120 x 80 x 55mm
|
||
Stopień ochrony obudowy:
|
IP67
|
Odmiany konstrukcyjne
Typ | Opis |
HD2001 | Przetwornik wilgotności, temperatury i ciśnienia barometrycznego. Interfejsy komunikacyjne RS232 i RS485, wyjście alarmowe, oprogramowanie DeltaMet8. Wykonanie naścienne, sondaØ14mm, L=150mm |
HD2001.1 | Przetwornik wilgotności, temperatury i ciśnienia barometrycznego. Interfejsy komunikacyjne RS232 i RS485, wyjście alarmowe, 3 wyjścia analogowe, oprogramowanie DeltaMet8. Wykonanie naścienne, sondaØ14mm, L=85mm |
HD2001.1TC2 | Jak HD2001.1 ale wykonanie kablowe, sondaØ14mm, L=130mm, kabel 2m. |
HD2001.1TC5 | Jak HD2001.1 ale wykonanie kablowe, sondaØ14mm, L=330mm, kabel 5m. |
HD2001.1TC10 | Jak HD2001.1 ale wykonanie kablowe, sondaØ14mm, L=330mm, kabel 10m. |
HD2001.2 | Przetwornik wilgotności, temperatury, ciśnienia barometrycznego i prędkości. Interfejsy komunikacyjne RS232 i RS485, wyjście alarmowe, oprogramowanie DeltaMet8. Wykonanie naścienne, sondaØ14mm, L=150mm |
HD2001.3 | Przetwornik wilgotności, temperatury, ciśnienia barometrycznego i prędkości. Interfejsy komunikacyjne RS232 i RS485, wyjście alarmowe, oprogramowanie DeltaMet8. Wykonanie naścienne, sondaØ14mm, L=150mm |
HD2001.3TO2 | Jak HD2001.3 ale w wykonaniu kanałowym, sondaØ14mm, L=330mm |
HD2001.3TO3 | Jak HD2001.3 ale w wykonaniu kanałowym, sondaØ14mm, L=530mm |
HD2001.3TC2 | Jak HD2001.3 ale wykonanie kablowe, sondaØ14mm, L=130mm, kabel 2m. |
HD2001.3TC5 | Jak HD2001.3 ale wykonanie kablowe, sondaØ14mm, L=330mm, kabel 5m. |
HD2001.3TC10 | Jak HD2001.3 ale wykonanie kablowe, sondaØ14mm, L=330mm, kabel 10m. |
Do pobrania:
Karta katalogowa: Przetwornik T + RH + Baro HD2001 |
