Przetwornik DO9861

Nr kat.: DO9861
+
Opis
DO9861 to rodzina przetworników i wilgotności względnej powietrza i temperatury ze do9861sterowaniem mikroprocesorowym. Czujnikiem wilgotności jest kondensator z dielektrykiem wykonanym z polimeru o właściwościach higroskopijnych. Sygnał z czujnika zmienia się proporcjonalnie do zmian wilgotności względnej powietrza. Czujnikiem temperatury jest rezystor Pt100, którego rezystancja zmienia się proporcjonalnie do zmian mierzonej temperatury.

Przetworniki posiadają dwa wyjścia analogowe oraz dwa przekaźnikowe. Każde z wyjść może być przyporządkowane do jednego z parametrów mierzonych lub wyliczanych. Zakresy można dowolnie skalować. W sumie jest dostępnych 6 parametrów:

  • temperatura "sucha" - Td [°C]
  • wilgotnośc względna - RH [%]
  • temperatura"wilgotna" - Tw [°C]
  • punkt rosy - DP [°C]
  • wilgotność bezwzgledną - a [g/m3]
  • skład mieszaniny - x [g/kg]

Dostępnych jest kilka odmian konstrukcyjnych różniących się sposobem montażu.

Dane techniczne

Tor wilgotności:

  • Pojemność nominalna czujnika: 300pF
  • Dokładność w 20°C:
    • ±2.5%w zakresie 5...90%
    • ±3% w pozostałym zakresie
  • Zakres pracy:
    • Wilgotność: 5...98%
    • Temperatura: -40...150°C
  • Długość przewodu: 2, 5 lub 10m (wersja TC)
  • Max. ciśnienie czujnika: 20bar

Tor temperatury:

  • Typ czujnika: Pt100, 3850ppm
  • Podłączenie: 4 (lub 2) przewodowe
  • Zakres pomiarowy: -50...199.9°C
  • Dokładność: ±0.2°C ±0.1% w.o.

Wyjścia analogowe:

  • Ilość: 2
  • Zakres: 4...20mA
  • Skalowanie (dowolne w podanych granicach):
    • Wilgotność względna: 0...100%
    • Temperatura "sucha": -50...199.9°C
    • Temperatura "mokra": -50...199.9°C
    • Wilgotność bezwzględna: 0.0...1999g/m3
    • Skład mieszaniny: 0.0...1999g/kg
  • Dokładność:
    • 2.5% (wilgotność względna)
    • 0.5% w.o. ±0.02mA

Zasilanie:

  • Podłączenie pasywne: 10...30Vdc, 2 x 4...20mA
  • Podłączenie aktywne: 24Vac lub 230Vac, 1VA

Stała czasowa T63:

  • bez filtra: 6s
  • z filtrem: 180s

Temperatura otoczenia: -10...70°C

Wymiary: 120 x 122 x 56mm

Stopień ochrony obudowy: IP64

Odmiany konstrukcyjne
Typ Opis

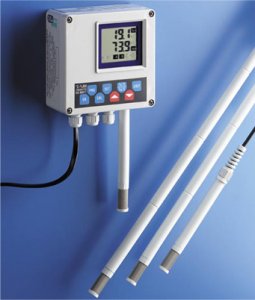

DO9861TV Przetwornik wilgotności i temperatury DO9861, w wykonaniu naściennym, sondaØ14mm, L=130mm
DO9861TO1 Przetwornik wilgotności i temperatury DO9861, w wykonaniu kanałowym, sondaØ14mm, L=130mm
DO9861TC1-2 Przetwornik wilgotności i temperatury DO9861, w wykonaniu z czujnikiem kablowym, sondaØ14mm, L=130mm, kabel=2m
DO9861TC2-5 Przetwornik wilgotności i temperatury DO9861, w wykonaniu z czujnikiem kablowym, sondaØ14mm, L=330mm, kabel=5m
DO9861TC2-10 Przetwornik wilgotności i temperatury DO9861, w wykonaniu z czujnikiem kablowym, sondaØ14mm, L=330mm, kabel=10m
