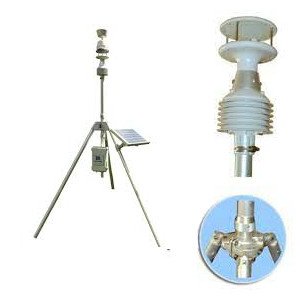

HDMCS-100 | HDMCS-200 kompaktowa stacja pogodowa monitorująca następujące parametry:
- prędkość wiatr,
- kierunek wiatru,
- temperaturę,
- wilgotność względną,
- ciśnienie barometryczne,
- wymiennie:
- opad deszczu (HDMCS-100)

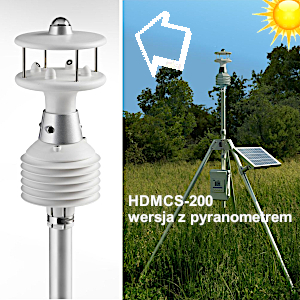

- pyranometr - promieniowanie słoneczne (HDMCS-200)
Funkcje/cechy:
- Kompaktowa stacja meteorologiczna. Jednoczesny pomiar: prędkości wiatru | kierunku wiatru | temperatury | wilgotności względnej | ciśnienia barometrycznego | opadu lub promieniowania
- Darmowa komunikacja z chmurą . Stacja skonfigurowana do współpracy z chmurą Delta OHM, ale również gotowa do współpracy z praktycznie każdym niestandardowym rozwiązaniem.
- Niezależny od struktury lokalnej. System samowystarczalny z panelem fotowoltaicznym i akumulatorem. Przeznaczony do pracy wszędzie tam, gdzie jest zasięg GSM, system połączy się z chmurą i zacznie wysyłać dane.
- System dokładny i niezawodny . Podczas produkcji wszystkie czujniki są indywidualnie kalibrowane (ISO 17025), aby zapewnić wysoką dokładność pomiarową.
- Wytrzymała konstrukcja mechaniczna, dostosowana do pracy w trudnych warunkach. Czujnik ultradźwiękowy bez ruchomych części, które wymagają wymiany.
Dane techniczne HDMCS-100 lub HDMCS-200
Prędkość | |
Zasada | ultradźwiękowa |
Zakres | 0...50m/s |
Rozdzielczość | 0.01m/s |
Dokładność: | ±0.2m/s lub ±2% (0...35m/s) powyżej ±3%(>35m/s) |
Kierunek | |
Zasada | ultradźwiękowa |
Zakres | 0~359.9º |
Rozdzielczość | 0.1º |
Dokładność | ±2º od 0.1m/s |
Kompas | |
Czujnik | magnetyczny |
Zakres | 0~360º |
Rozdzielczość | 0.1º |
Dokładność | ±1º |
Temperatura powietrza | |
Czujnik | rezystancyjny - Pt100 |
Zakres | -40 ÷ +60ºC |
Rozdzielczość | 0.1ºC |
Dokładność | ±0.15ºC ±0.1% wartości mierzonej |
Wilgotność względna | |
Czujnik | pojemnościowy |
Zakres | 0÷100% wilgotności względnej |
Rozdzielczość | 0.1% |
Dokładność (@t=15...35ºC) | ±1.5% (0...90%), ±2%RH (w pozostałym) |
Dokładność (@t= -40...+60ºC) | ±(1.5 +1.5% wartości mierzonej)%RH |
Barometr | |
Czujnik | piezorezystancyjny |
Zakres | 300÷1100hPa |
Rozdzielczość | 0.1hPa |
Dokładność | ±0.5hPa@20°C |
Deszczomierz (tylko dla HDMCS-100) |
|
Czujnik | Korytkowy |
Rozdzielczość | 0.2mm |
Dokladność | lepsza niż 2% do 120mm/h |
Zakres max | 2000mm/h |
Powierzchnia czynna | 127cm2 |
Pyranometr (tylko dla HDMCS-200) |
|
Rodzaj czujnika | termostos |
Zakres pomiarowy | 0...2000 W/m² |
Rodzielczość | 1 W/m² |
Klasa | 2 |
Wspólne dane | |
Zasilanie: | 20W Panel fotowoltaiczny zintegrowany z ładowarką akumulatora |
Akumulator | 12V/3.4Ah |
Interwał uśredniania prędkości wiatru | programowany od 1s do 10 minut |
Złącze kablowe: | typ Plug&Play |
Temperatura pracy: | -40...+60ºC Dla pomiaru opadu min. +1ºC |
Stopień ochrony obudowy | IP65 |
Obudowa | Tworzywo sztuczne LURAN, części metalowe AISI316 |
Interwał pomiaru | 1, 2, 5, 10, 15, 30 s / 1, 2, 5, 10, 15, 30, 60 minut |
Interwał zapisu | 1, 2, 5, 10, 15, 30 s / 1, 2, 5, 10, 15, 30, 60 minut |
Pamięć w pętli lub do zapełnienia pamięci | 240 000 pomiarów |
Wyświetlacz | LCD |
Przykładowy odczyt danych z chmury firmy DeltaOhm:

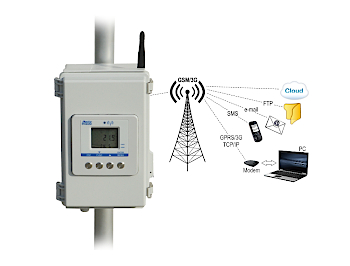

Rejestrator HD33MT wyposażony jest w:
- 4 niezależne konfigurowalne wejścia analogowe:
0...50mV, ±50mV, 0...1V, 0...10V,
0...20mA lub 4...20mA,
Pt100, Pt1000, termoparowe K,J,T, N, E, potencjometryczne, pyrgeometr. - 2 bezpotencjałowe wejścia licznikowe (możliwość podłączenia deszczomierza korytkowego lub anemometru z wyjściem impulsowym).
- Port "Master" RS485 z protokołem Modbus-RTU.
- Port SDI-12 "Master" zgodny z wersją 1.3 protokołu SDI-12.
- 2 bezpotencjałowe wyjścia alarmowe
Na życzenie, wejście ze złączem M12 dla wilgotności względnej i temperatury z czujnikiem NTC lub alternatywnie dla sondy tylko z czujnikiem NTC. Jeżeli podłączona jest sonda do pomiaru względnej wilgotności i temperatury, obliczana jest temperatura punktu rosy. Ciśnienie atmosferyczne jest wykrywane za pomocą opcjonalnego czujnika wewnętrznego. Dzięki transmisji GSM / GPRS lub 3Gdane można pobrać bezpośrednio z miejsca instalacji. Urządzenie może przesłać dane przez e-mail mail lub FTP lub na serwer HTTP (np. portal Delta OHM "www.deltaohm.cloud"). Można także wykonać bezpośrednie połączenie GPRS / 3G TCP / IP ze zdalnym komputerem PC, który ma połączenie z Internetem.
Funkcje GSM rejestratora danych mogą być zdalnie kontrolowane poprzez wysyłanie wiadomości SMS. Dla każdej wykrytej zmiany użytkownik może ustawić dwa progi alarmowe (wysoki próg i niski próg), histerezę alarmu i opóźnienie w jego wygenerowaniu. Przekroczenie progów może być sygnalizowane alarmowymi wiadomościami e-mail lub wiadomościami SMS. Dostępne są również dwa bezpotencjałowe wyjścia alarmowe. Oprogramowanie HD35AP-S PC, do pobrania bezpłatnie ze strony internetowej Delta OHM, umożliwia konfigurację rejestratora danych, wyświetlanie pomiarów w czasie rzeczywistym zarówno w formacie graficznym, jak i numerycznym oraz pobranie danych. Dane przesłane do komputera PC są wprowadzane do bazy danych. Wbudowany wewnętrzny zegar rejestratora ma wysoką precyzję i jest wyjątkowo stabilny w całym zakresie temperatury roboczej instrumentu. Obsługuje automatyczną synchronizację czasu z serwerem referencyjnym HTTP lub NTP. Opcjonalna ładowalna bateria 12 V / 3,4 Ah do zainstalowania wewnątrz obudowy zapobiega utracie danych w przypadku braku zewnętrznego źródła zasilania. Ładowarka akumulatora jest zintegrowana z instrumentem. Rejestrator danych może być zasilany przez panel słoneczny i ma niski pobór prądu: może pracować przez wiele tygodni nawet przy braku ładowania akumulatora z panelu słonecznego. Zasilanie 18 ... 28 V DC, jeśli używany jest akumulator lub 7 ... 28 V DC, jeśli akumulator nie jest używany. Przełączane wyjście zasilające umożliwiają zasilanie czujników tylko wtedy, gdy trzeba wykonać pomiary. Obudowa IP 65. Opcjonalny niestandardowy wyświetlacz LCD.
Zestaw "Automatyczna stacja meteorologiczna HDMCS-100 lub HDMCS-200" obejmuje:
- kable ze złączami
- panel fotowoltaiczny
- akumulator
- statyw
- rejestrator z komunikacją GSM
- instrukcja obsługi
Karta katalogowa HDMCS-100: HDMCS 100 Meteo Compact Station | |
Karta katalogowa HDMCS-200: HDMCS-200 stacja meteo | |
Karta katalogowa: Rejestrator danych meteo HD33MT.GSM | HD33MT.3G | |
Zestawienie: Ulotka z rejestratorami meteo serii HD33M | |
Instrukcja obsługi: Rejestrator danych meteo HD33MT.GSM | HD33MT.3G |
