HD 9906.51 to stabilizowana obudowa z wbudowaną grzałką oraz wentylatorem przeznaczona do montażu w niej przetworników promieniowania słonecznego (pyranometry, pyrgeometry i radiometry). Zaprojektowana do stosowania na zewnątrz przy różnych warunkach pogodowych. Wbudowany moduł wentylacyjny zwiększa precyzję działania przetworników przez utrzymywanie wewnątrz równomiernej temperatury. W szczególności uniemożliwia osadzanie się rosy i szronu na elementach optycznych czujników oraz niweluje przesunięcie typu A (dla pyranometrów i pyrgeometrów) spowodowane różnicą temperatury kopuły w stosunku do korpusu przyrządu. Efektem przesunięcie typu A jest obserwowana w nocy wartość promieniowania: -5W/m², wynikająca z promieniowania w nocy powierzchni ziemi z grubsza jest to ok. 100W/m², promieniowanie powoduje nagrzewanie się obudowy w stosunku do zewnętrznej półkuli szklanej. Wartość ta występuje również w dzień ale ukryta jest w promieniowaniu słonecznym. Wbudowane ogrzewanie rozszerza wykorzystanie przetworników w skrajnych warunkach otoczenia oraz zapobiega tworzeniu się lodu na kopule pyranometrów (przy włączonym ogrzewaniu należy wziąć pod uwagę, że przesunięcie typu A może wzrosnąć, dlatego sugeruje się włączenie ogrzewania jedynie na czas niezbędny do usunięcia śniegu lub lodu z powierzchni instrumentu). Maksymalna wartość promieniowania słońca powyżej atmosfery to 1367 W/m². Jednak przy jasnym niebie, oraz dla niektóre białych cumulusów możliwym jest uzyskanie wartości ponad 1400 W/m². Chmury te działają jak lustro odbijające promieniowanie słoneczne do czujnika i przez ten efekt można uzyskać wysokie wartości promieniowania. Przy bezchmurnym niebie  promieniowanie jest zdecydowanie poniżej 1367 W/m².

Osłona może być stosowana z takimi urządzeniami jak LP PYRA 02, LP PYRA 10, PYRGEOMETR LP PIRG 01 i radiometrami LP PHOT 02, LP UVA02, LP UVB 02.



Instalacja i montaż przetwornika wewnątrz termostatyzowanej obudowy:



W celu instalacji pyranometru w obudowie, należy wykonać następujące procedury:

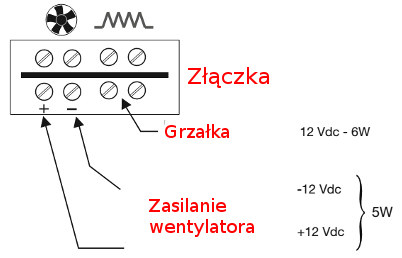

Aby umożliwić dokładny pomiar promieniowania słonecznego, koniecznie jest umieszczenie obudowy HD 9906.51 równolegle do ziemi. Można wykorzystać poziomicę. Połączenie z obudową HD9906.51 zlokalizowane jest pod podstawą. Znajdują się tam dwie pary zacisków: Jedna para do modułu wentylacyjnego a druga do wewnętrznej grzałki. Należy pamiętać o zachowaniu odpowiedniej biegunowości.

Wymagania napięciowe dla ogrzewania	12V DC (6W)
Wymagania napięciowe dla wentylatora	12V DC (5W)
Temperatura pracy	-30...+70°C





Przybliżony model intensywności promieniowania słonecznego w zależności od masy powietrza:

gdzie intensywność promieniowania słonecznego poza atmosferą ziemską Io = 1.353 kW/m², oraz współczynnik 1.1  mówiący, że 10% promieniowania bezpośredniego stanowi promieniowanie rozproszone.
Formuła określa średnie promieniowanie w zależności od zanieczyszczeń:

Intensywność promieniowania słonecznego vs kąt zenitalny Ζ oraz współczynnik masy powietrza AM
Ζ	AM	zakres w zależności od zanieczyszczenia	wartość	ASTM G-173
stopień		W/m2	W/m2	W/m2
-	0	1367	1353	1347.9
0°	1	840 .. 1130 = 990 ± 15%	1040
23°	1.09	800 .. 1110 = 960 ± 16%	1020
30°	1.15	780 .. 1100 = 940 ± 17%	1010
45°	1.41	710 .. 1060 = 880 ± 20%	950
48.2°	1.5	680 .. 1050 = 870 ± 21%	930	1000.4
60°	2	560 .. 970 = 770 ± 27%	840
70°	2.9	430 .. 880 = 650 ± 34%	710
75°	3.8	330 .. 800 = 560 ± 41%	620
80°	5.6	200 .. 660 = 430 ± 53%	470
85°	10	85 .. 480 = 280 ± 70%	270
90°	38		20



Karta katalogowa: HD9906.51 stabilizowana obudowa pyranometrów
