Zestaw do oceny stanu zabrudzeń paneli fotowoltaicznych Cell Wash

Kategoria: Urządzenia do pomiarów meteorologicznych
Nr katalogowy: Cell Washer
− +

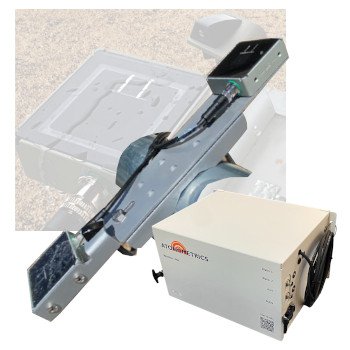

System monitorowania zabrudzeń Cell Wash firmy Atonometrics, aktualnie będącej częścią koncernu Kipp&Zone.

Cell Wash monitoruje stan paneli PV spowodowany przez zabrudzenie ich kurzem i brudem osadzającym się na ogniwie wzorcowym. System wykorzystuje dwa wzorcowe krzemowe pyranometry firmy Atonometrics będącą częścią firmy Kipp & Zonen. Posiada własny zbiornik płynu czyszczącego zapewniającego autonomiczność pracy do 6 miesięcy. System poprzez Modbus RTU dostarcza informacji dla systemów zarządzania instalacją solarną, dzięki czemu można dokładnie zdecydować, kiedy i gdzie należy przeprowadzić czyszczenie. Na podstawie wskazań współczynnika zabrudzenia klient może w własnym oprogramowaniu ustawić alarmy, które będą wskazywały, kiedy osiągnięty został określony współczynnik zabrudzenia i konieczne jest czyszczenie. Dzięki korzystnej cenie można zainstalować sieć jednostek aby monitorować zmiany zabrudzenia na całej powierzchni farmy fotowoltaicznej.

Metoda porównawcza Cell Wash firmy Atonometrics
System wykorzystuje dwa identyczne urządzenia referencyjne (pyranometry RC22) zainstalowane pod tym samym kątem: Urządzenie czyste (Clean): jest regularnie myte (automatycznie przez system zraszaczy Cell Wash). Urządzenie brudzące się naturalnie (Soiled): kurzy się w dokładnie takim samym tempie jak reszta farmy fotowoltaicznej. Wskaźnik Soiling Ratio oblicza się ze wzoru:
współczynnik zabrudzenia panelu PV

Soiling Ratio (SR) – w kontekście systemów pomiarowych firmy Atonometrics  – to wskaźnik czystości paneli fotowoltaicznych, który określa, w jakim stopniu zabrudzenie (kurz, pyłki, ptasie odchody, śnieg) zmniejsza wydajność elektrowni PV. Wskaźnik ten przyjmuje wartości od 0 do 1 (często wyrażane procentowo od 0% do 100%):
    • SR = 1,0 (100%) oznacza panel idealnie czysty – brak jakichkolwiek strat energii z powodu zabrudzenia.
      • SR = 0,95 (95%) oznacza, że przez brud na panelach generacja energii spadła o 5% (strata wynosi 5%)

      Na wyjściu Modbus RTU uzyskujemy m.in:

      • Średni wskaźnik zabrudzenia (wskaźnik wydajności) w ciągu 10 sekund,
      • Średni wskaźnik zabrudzenia na podstawie danych z ostatnich 10 minut
      • Średni wskaźnik zanieczyszczenia z ostatnich 24 godzin na podstawie danych z systemu Cell Wash. (Jest to efektywny dzienny wskaźnik zanieczyszczenia dla systemów jednostronnych.)

      W połączeniu z RDE300 / RDE300i  systemy Atonometrics (w przeciwieństwie do prostych sensorów) mierzą pełną krzywą prądowo-napięciową (I-V), dzięki czemu potrafią precyzyjnie wyliczyć SR na podstawie realnego spadku mocy (P{max}), uwzględniając nawet nierównomierne rozłożenie brudu.

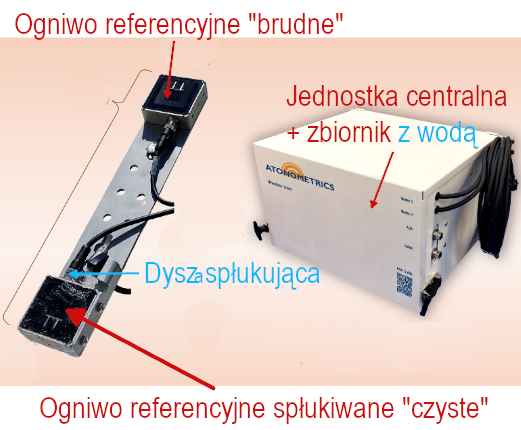

        dustIQ kippzone

        Pomiar stopnia zabrudzenia

        • Porównanie czystych i zabrudzonych pyranometrów referencyjnych
        • Automatyczne mycie czystego pyranometru

        Produkt samodzielny

        • Możliwość instalacji na placach budowy lub w działających elektrowniach fotowoltaicznych
        • Bezpośrednie podłączenie do rejestratora danych lub systemu SCADA elektrowni

        Brak konieczności konserwacji

        • Nie wymaga konserwacji dzięki automatycznemu myciu pyranometru referencyjnego strumieniem wody
        • Okres eksploatacji wynoszący 3–6 miesięcy między uzupełnieniami wody

        Inteligentny system pomp

        • Automatycznie uruchamia mycie o optymalnej porze dnia
        • System ostrzega, gdy skończy się woda

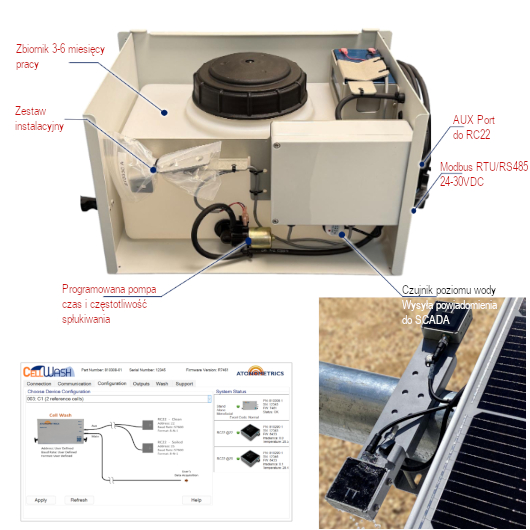

        Cell wash atonometrics3

        Wymogi montażowe

        Aby program Cell Wash mógł obliczyć wskaźnik wydajności (współczynnik zabrudzenia) modułów RC22, ich pomiary w stanie czystym muszą zostać znormalizowane względem siebie. Normalizację przeprowadza się w zakładce „Outputs” w menedżerze konfiguracji Cell Wash.

        Przed normalizacją należy sprawdzić następujące kwestie:

        • Upewnij się, że jest pogodny, słoneczny dzień, najlepiej w ciągu 2–3 godzin od lokalnego południa słonecznego.
        • Upewnij się, że kąt padania promieni słonecznych jest niewielki, najlepiej mniejszy niż 35º
        • Dokładnie wyczyść moduły RC22.
        • Upewnij się, że moduły RC22 mają ten sam kąt nachylenia, najlepiej z dokładnością do 0,5 stopnia. Użyj ręcznego inklinometru, aby to sprawdzić. Sprawdź nachylenie w obu kierunkach dla każdego urządzenia. W razie potrzeby ponownie zamontuj urządzenia.

         Specyfikacja:

        • Pomiar stopnia zabrudzenia  pyranometr brudny–pyranometr czysty - porównuje zabrudzoną komórkę referencyjną z czystą komórką referencyjną
        • Komunikacja Modbus® przez 2-przewodowy RS-485
        • Temperatura pracy: -20 do +60 °C
        • Zasilanie 18-30 VDC, 1-6W
        • Wymiary bez opakowania 427 x 319 x 241 mm
        • Standard pomiaru zgodny z IEC 61724-1 Klasa A
