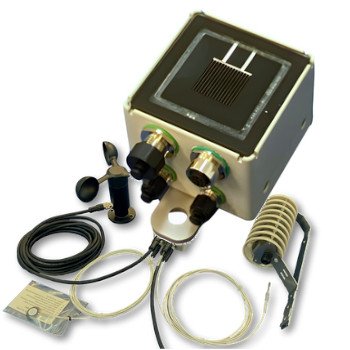

Najważniejsze cechy modelu RC22M, numer katalogowy 810323-01, obejmuje:
- pomiar natężenia promieniowania słonecznego wzorcowym pyranometrem krzemowym,
- prędkości wiatru,
- temperatury panelu fotowoltaicznego i temperatury powietrza z opcjonalną osłoną meteo.
Pyranometr mierzy natężenie promieniowania słonecznego (od 0 do 1500 W/m²), prędkość wiatru, temperaturę tylnej powierzchni modułu PV oraz temperaturę otoczenia. Zapewnia wysoką dokładność w szerokim zakresie natężenia promieniowania dzięki automatycznemu doborowi zakresu oraz kalibracjom zarówno przy 1000 W/m² (STC), jak i 135 W/m² (BSTC). Konstrukcja typu „glass-to-edge”: umożliwia spływanie wody, ograniczając zabrudzenia i zapewniając dokładniejsze pomiary. Komunikacja Modbus RTU: Cyfrowa komunikacja poprzez interfejs RS485, ułatwiająca integrację z istniejącymi systemami. Konstrukcja modułowa: możliwość rozbudowy za pomocą opcjonalnych akcesoriów, w tym czujników prędkości wiatru, czujników temperatury otoczenia typu rezystancyjnego RTD oraz czujników temperatury spodu modułu fotowoltaicznego typu również RTD. Łatwość instalacji: Kompaktowa, łatwa w montażu obudowa z opcjonalnymi kablami i złączami dostępnymi w różnych długościach. Konfiguracja jest zarządzana za pomocą oprogramowania, co zapewnia płynną instalację. RC22M współpracuje z czujnikami Mars™, zapewniając dokładne monitorowanie wydajności i eliminując niedokładności związane z zabrudzeniami.Ultrakompaktowa konstrukcja pozwala na łatwy montaż w dowolnym miejscu, w tym na tylnej stronie panelu dwustronnego. Szeroki zakres dynamiczny, bardzo niskie odchylenie od zera oraz podwójna kalibracja zarówno przy 1000 W/m² (STC), jak i 135 W/m² (BSTC) zapewniają dokładne pomiary w całym zakresie natężenia promieniowania obserwowanego w systemach dwustronnych. Unikalna konstrukcja powierzchni RC22M, sięgająca aż do krawędzi, eliminuje nadmierne zabrudzenia w porównaniu z konwencjonalnymi ogniwami referencyjnymi. Zintegrowane funkcje obsługują wiele konfiguracji montażowych dla stacji pogodowych / meteorologicznych. Komunikacja odbywa się poprzez Modbus RTU przez RS485.
Standardowe warunki testowe (STC) – Normy laboratoryjne dla paneli PV definiują następujące warunki badania:
Natężenie promieniowania słonecznego: (całkowite w warunkach zewnętrznych). Temperatura modułu. Widmo słoneczne (masy powietrza): (odpowiada grubości atmosfery dla światła słonecznego padającego pod kątem). Warunki badania są określone następująco – natężenie promieniowanie: 1000 W/m², temperatura modułu: 25°C, widmo sloneczne AM: 1,5 (AM oznacza masę powietrza, grubość atmosfery; na równiku, masa powietrza = 1, w Europie ok. 1,5).
Wyjścia:
- Natężenie promieniowania słonecznego
- Prąd zwarciowy ogniwa
- Temperatura ogniwa
Zastosowania:
- Pomiar promieniowania słonecznego z wysoką dokładnością dla systemów fotowoltaicznych
- Pomiar natężenia promieniowania w celu monitorowania współczynnika wydajności słonecznej na potrzeby eksploatacji i konserwacji
- Gromadzenie danych rozpoznawczych na terenach przed rozpoczęciem budowy w celu oceny zasobów słonecznych
- Wymiary, sposób montażu, elektronika i kalibracja zostały specjalnie zoptymalizowane zarówno pod kątem paneli jedno-, jak i dwustronnych
- Niewielkie rozmiary, możliwość montażu w dowolnym miejscu
- Wiele zintegrowanych opcji montażu w tym montaż na tylnej stronie modułów dwustronnych
- Szkło do krawędzi, brak nadmiernego zabrudzenia, unikalna konstrukcja „szkło do krawędzi” pozwala na spływanie wody, eliminując nadmierne zabrudzenie w porównaniu z konwencjonalnymi ogniwami
- Solidna konstrukcja mechaniczna
- Obudowa z anodowanego aluminium o stopniu ochrony IP67
Dokładność przy niskim i wysokim natężeniu promieniowania
- Dokładne pomiary na przedniej i tylnej stronie modułów fotowoltaicznych
- Kalibracja zarówno przy 150W/m² jak i 1000W/m²
- Układ pomiarowy o szerokim zakresie dynamicznym
- Komunikacja cyfrowa przez protokół Modbus w standardzie RS485
- Wewnętrznie skalibrowane pomiary: nie ma potrzeby zarządzania stałymi kalibracyjnymi w rejestratorach lub systemie SCADA
- 3x Standardowe w branży 5-pinowe złącze okrągłe M12
- Łatwa wymiana w celu ponownej kalibracji
- Dostępne są kompatybilne kable z bezpiecznymi, formowanymi złączami w wielu długościach
Dane techniczne
| Nazwa modelu | Seria RC22M |
| Zakres pomiarowy | 0 do 1500 W/m2 |
| Niepewność pomiaru | ± 2,0% przy 1000 W/m² |
| Kalibracja natężenia promieniowania | ± 1,2% przy 1000 W/m² |
| Rozdzielczość | 0,1 W/m² |
| Temperatura pracy | -40 do 80°C |
| Napięcie wejściowe | 10–30 V DC |
| Pobór prądu | bez czujnika wiatru: typowo 6 mA; z czujnikiem wiatru: < 60 mA |
| Ogniwo fotowoltaiczne | Krzem krystaliczny, 20 mm x 20 mm |
| Szyba | Szkło solarne o niskiej zawartości żelaza |
| Pomiar temperatury ogniwa | Czujnik Pt1000 RTD |
| Dane kalibracyjne | Kalibracja wewnętrzna; brak danych kalibracyjnych do zarządzania |
| Konfiguracja | Opcjonalny zestaw konfiguracyjny umożliwia konfigurację za pomocą komputera |
| Protokół komunikacyjny | Modbus przez RS485 (RTU), adres ustawiany przez użytkownika |
| Szybkość transmisji | 9600, 19200, 38400, 57600 |
| Materiał obudowy | Obudowa z anodowanego aluminium |
| Stopień ochrony | IP67 |
| Wymiary | 65 x 65 x 48,0 mm |
| Masa | 170g |
| Mocowanie | Otwory montażowe z boku i na spodzie |
| Typ kabla | Ekranowany, odporny na warunki atmosferyczne, odporny na promieniowanie UV, 24 AWG / 0,2 mm² |
| Opcje długości | 4m, 10m, 25m, 50m, 100m (do zamówienia osobno) |
| Opcjonalny | kabel Y do sieci z wieloma czujnikami |
| Złącze | Okrągłe złącze M12, IP67 |
| Rozkład pinów | Zasilanie, uziemienie, RS485 A i B, ekran |
| Temperatura ogniwa | ±1°C |
| Stabilność | 0,5% / rok |
| Normy | IEC 61724-1 klasa A, IEC 60904-2 |
Opcjonalne elementy |
|
| Czujnik temperatury RTD | Pt1000 3-przewodowy |
| Dokładność | Klasa A wg IEC 60751 ±(0.15 + 0.002 |t|) |

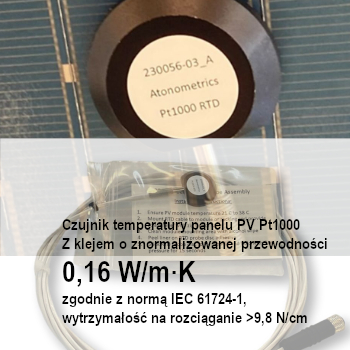

| Czujnik temp.spodu panelu PV | Kabel o długości 3 m podłączony do płytki z anodowanego aluminium o średnicy 1,0 cala (25 mm). Klej samoprzylepny typu „peel-and-stick”: 3M VHB 9473PC, przewodność cieplna 0,16 W/m-K zgodna z normą IEC 61724-1, siła przyczepności >9,8 N/cm. |
| Czujnik temp. otoczenia | Kabel o długości 3 m do sondy 50 mm. Opcjonalna osłona przeciwpromieniowa. |
| Anemometr czaszowy | Zakres 0...50m/s |
| Obudowa | z anodowanego aluminium |
| Wyprowadzenie | kable 5mb |
| Wymiary | średnica [200 mm] × wysokość [133,5 mm] |
Dostępne elementy:

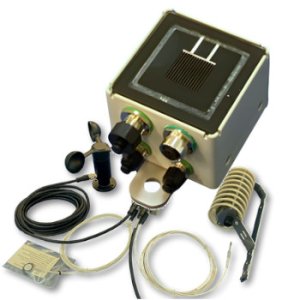

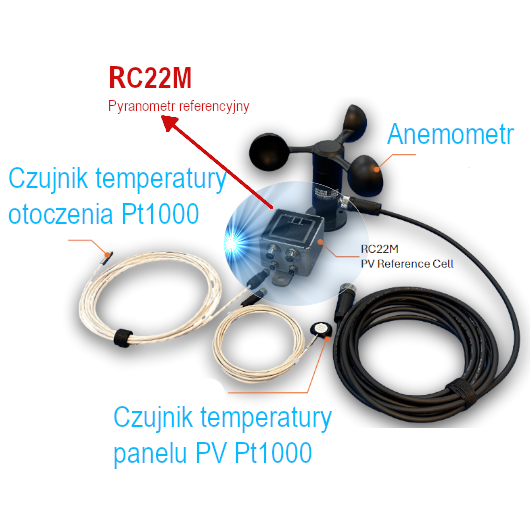

810345-01-EU Zestaw pyranometr wzorcowy typu „wszystko w jednym” RC22M
810323-01-EU 1 Pyranometr referencyjny RC22M
810328-05-EU 1 Czujnik prędkości wiatru typu anemometr czaszowy, kabel 5 m
810297-EU 1 Sonda temperatury BOM RTD, kabel 3 m
230063-03-EU 1 Sonda temperatury otoczenia RTD, kabel 3 m
830303-004 Kabel zasilający i RS485, 4 m
830303-010 Kabel zasilający i RS485, 10 m
830303-025 Kabel zasilający i RS485, 25 m
830303-050 Kabel zasilający i RS485, 50 m
830303-100 Kabel zasilający i RS485, 100 m
230064-EU 1 / Osłona przeciwpromieniowa do czujnika temperatury RTD mierzącego temperaturę otoczenia
Uwaga: Jeśli nie zakupiono osłony przeciwpromieniowej, należy zamontować czujnik temperatury otoczenia RTD, przywiązując kabel opaską zaciskową w pobliżu wybranego miejsca montażu, tak aby sonda czujnika wystawała na powietrze i była osłonięta przed bezpośrednim promieniowaniem słonecznym. Jeśli natomist zakupiono osłonę przeciwpromieniową, należy postępować zgodnie z instrukcjami zawartymi w dołączonej instrukcji obsługi, aby złożyć osłonę, a następnie wprowadzić sondę czujnika RTD przez dławik kablowy. Należy mocno dokręcić dławik kablowy wokół sztywnej plastikowej części czujnika temperatury otoczenia RTD
