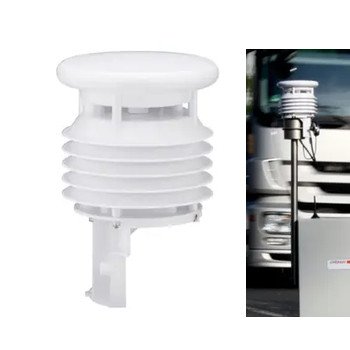

WS300J stacja meteo UMB

Kategoria: Urządzenia do pomiarów meteorologicznych

Nr katalogowy: Lufft WS300J

WS300J to model z rodziny stacji meteo serii WS, profesjonalnych inteligentnych przetworników z interfejsem cyfrowym do zastosowań środowiskowych. Zgodna z normą IEC61724-1: 2021.

Pomiar następujących parametrów:

Temperatura powietrza
Wilgotność względna
Ciśnienie powietrza

Zintegrowana konstrukcja z wentylowaną ochroną przed promieniowaniem. Stacja przeznaczona do pomiaru: temperatury powietrza, wilgotności względnej, ciśnienia powietrza i dla wersji W301J, W302J, W310J dodatkowo promieniowania słonecznego (pyranometr). Możliwość podłączenia jednego zewnętrznego czujnika rezystancyjnego temperatury Pt100 lub Pt1000 lub deszczu.

Nowa wersji stacji WS300J posiada następujące cechy:

Zgodna z normą IEC61724-1: 2021
Dodano w wersjach stacji z aneomometrem przy pomiarach podmuchu pełną zgodność z WMO
Dla aktualnej pogody: WMO Synop 4680 WaWa kod 00,61,62,63,67,68,71,72,73 oraz 89
(WMO Synop kod 4680 (wa wa) służy do automatycznego raportowania bieżącego stanu pogody (ang. Present Weather) z automatycznych stacji meteorologicznych.
Pomiar i raportowanie o napięciu zasilania grzałki
Automatyczne wyłączanie powyżej podanego progu napięcia
Czas uśredniania: 5s
SDI-12 dodano odczyt i zapis

Korzyści dla stacji kompaktowej:

Koncepcja obudowy typu „wszystko w jednym” kompaktowego czujnika pogodowego łączącego kilka parametrów pomiarowych w jednej obudowie z tylko jednym połączeniem kablowym.
Bezobsługowe działanie, brak ruchomych części, które mogłyby się zużyć.
Elastyczne interfejsy: SDI-12 i RS485 z obsługiwanymi protokołami UMB-Binary, UMB-ASCII, Modbus-RTU, Modbus-ASCII i XDR.
Spektralnie płaski pyranometr klasy C (dla wersji W301J, W302J, W310J )
Wentylowana osłona przed promieniowaniem

Cechy:

Mierzone parametry: Temperatura, wilgotność względna z aktywną wentylacją, ciśnienie powietrza
Technologia pomiaru: Pt100 | Pt1000, pojemnościowa/wilgotność względna, pojemnościowa MEMS/ciśnienie
Najważniejsze cechy produktu: Kompaktowy czujnik pogodowy typu „wszystko w jednym”, niski pobór mocy, osłona przed promieniowaniem, bezobsługowa praca, otwarty protokół komunikacyjny
Interfejsy: RS485 z obsługiwanymi protokołami UMB-Binary, UMB-ASCII, Modbus-RTU, Modbus-ASCII, XDR i SDI-12

Zastosowania:

Farmy fotowoltaiczne
Rolnictwo
Lotnictwo
Obserwacje meteorologiczne
Badania meteorologiczne
Pogoda na drogach
Energia wiatru

Numer artykułu : 8372.1

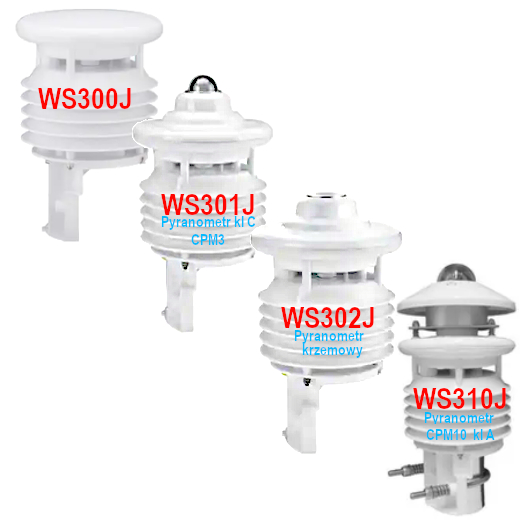

WS300 TRHbaro2

Model serii WS300J w opcji posiada wbudowany pyranometr w kilku wariantach w zależności od klasy zastosowanego pyranometru:

WS301J - pyranometr oparty o termostos klasy C - Kipp & Zonen CMP3
WS302J - pyranometr krzemowy (ekonomiczny, poza klasą ISO)
WS310J - pyranometr oparty o termostos klasy A - Kipp & Zonen CMP10

	WS301J	WS302J	WS310J
Stała czasowa	18s	< 1 s	5s
Niestabilność (zmiana/rok)	< 1%	-	< 0.5%
Nieliniowość (od 0 do 1000 W/m²)	< 1%	-	< 0.2%
Błąd kierunkowy (@ 80° i natężeniu promieniowania 1000W/m²)	< 20W/m²	-	< 10W/m²
Zależność czułości od temperatury	< 5 % (-10°C do +40°C)	-	< 1 % (-10°C do +40°C)
Błąd nachylenia (przy 1000 W/m²)	< 1%	-	< 0.2%
Zakres spektralny (w 50% przedziałach)	300 do 2800 nm	300 do 1100 nm	285 do 2800 nm

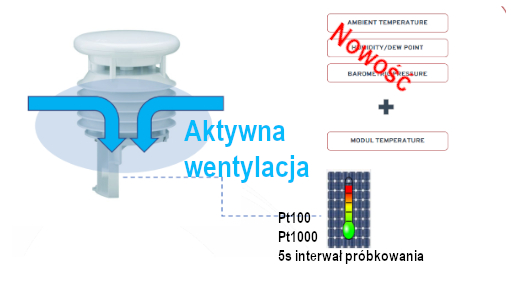

WS301 Lufft meteo station

Dane techniczne WS300:

Ogólne	Temperatura powietrza Wilgotność względna Ciśnienie powietrza
Temperatura	Zakres pomiarowy: -50... +60 °C Dokładność: ±0,2°C (-20...+50 °C), w pozostałym ±0.5°C (≥30°C) Technologia pomiaru: NTC Rozdzielczość: 0,1 °C (-20 - +50 °C), w pozostałym 0,2°C
Wilgotność względna	Zakres pomiarowy: 0 - 100 % RH Dokładność: ±2% wilgotności względnej Technologia pomiaru: Pojemnościowa
Ciśnienie	Zakres pomiarowy: 300 - 1200 hPa Dokładność: ±0,5 hPa (0...+40 °C) Technologia pomiaru: MEMS pojemnościowy
Wejście zewnętrzne 1 (do wyboru):	Czujnik Pt100 lub Pt1000 Zewnętrzny czujnik temperatury do paneli fotowoltaicznych Zewnętrzny pasywny czujnik temperatury nawierzchni drogi
Interface	RS485, 2 - przewodowy, half - duplex
Dostępne protokoły:	SDI-12 oraz RS485 z protokołami UMB-Binary, UMB-ASCII, Modbus-RTU, Modbus-ASCII, XDR, SDI-12
Zasilanie	4…32 VDC
Zasilanie min.	5…11 VDC (z ograniczoną precyzja pomiaru)
Power supply	24 VDC +/- 10%
Pobór prądu	40 VA
Temperatura pracy	-50...60 °C
Wilgotność:	0...100 % RH
Wymiary	Ø approx. 150 mm, height approx. 268 mm
Stopień ochrony obudowy	IP66
Przeznaczona do montażu na maszcie	Ø 60-76mm
Obudowa	Plastik (PC)
Masa:	ok 1.3kg

Opcjonalne akcesoria:

Ochrona przeciwprzepięciowa 8379.USP
ISOCON-UMB 8160.UISO
Moduł komunikacyjny ISOCON-UMB dla wszystkich czujników UMB zawiera
Watchdog komunikacyjny zapewniający niezawodne działanie czujnika (reset)
Izolacja galwaniczna
Wskaźnik LED trybu pracy
Najważniejsze cechy produktu: Izolacja galwaniczna, łatwe łączenie w sieć różnych czujników, zapewnia wymagane zasilanie
Interfejsy: RS485
Zasilacz 24 V/100 VA 8366.USV1
Zewnętrzny miernik deszczu WTB100 8353.10
Zewnętrzny czujnik temperatury WT1 8160.WT1
Zewnętrzny pasywny czujnik temperatury nawierzchni drogi WST1 8160.WST1
Kabel połączeniowy 10 m 8370.UKAB10
Kabel połączeniowy 20 m 8370.UKAB20
Kabel połączeniowy 50 m 8370.UKAB50

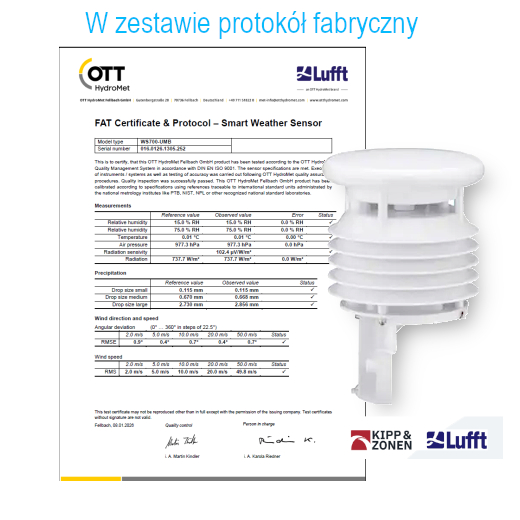

WS300J weather protocol
