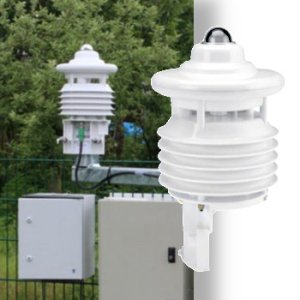

WS301 to model z rodziny stacji meteo serii WS, profesjonalnych inteligentnych przetworników z interfejsem cyfrowym do zastosowań środowiskowych. Zintegrowana konstrukcja z wentylowaną ochroną przed promieniowaniem. Stacja przeznaczona do pomiaru: temperatury powietrza, wilgotności względnej, ciśnienia powietrza i promieniowania słonecznego (pyranometr). Możliwość podłączenia jednego zewnętrznego czujnika temperatury lub deszczu.
Korzyści dla stacji kompaktowej:
- Koncepcja obudowy typu „wszystko w jednym” kompaktowego czujnika pogodowego łączącego kilka parametrów pomiarowych w jednej obudowie z tylko jednym połączeniem kablowym.
- Bezobsługowe działanie, brak ruchomych części, które mogłyby się zużyć.
- Elastyczne interfejsy: SDI-12 i RS485 z obsługiwanymi protokołami UMB-Binary, UMB-ASCII, Modbus-RTU, Modbus-ASCII i XDR.
- Spektralnie płaski pyranometr klasy C
- Wentylowana osłona przed promieniowaniem
Cechy:
- Mierzone parametry: Temperatura, wilgotność względna, ciśnienie powietrza, promieniowanie
- Technologia pomiaru: NTC/T, pojemnościowa/wilgotność względna, pojemnościowa MEMS/ciśnienie, pyranometr Kipp&Zonen / promieniowanie
- Najważniejsze cechy produktu: Kompaktowy czujnik pogodowy typu „wszystko w jednym”, niski pobór mocy, osłona przed promieniowaniem, bezobsługowa praca, otwarty protokół komunikacyjny
- Interfejsy: RS485 z obsługiwanymi protokołami UMB-Binary, UMB-ASCII, Modbus-RTU, Modbus-ASCII, XDR i SDI-12
Zastosowania:
- Farmy fotowoltaiczne
- Rolnictwo
- Lotnictwo
- Obserwacje meteorologiczne
- Badania meteorologiczne
- Pogoda na drogach
- Energia wiatru
Numer artykułu : 8374.1
Model serii WS300 dostępny jest w kilku wariantach w zależności od klasy zastosowanego pyranometru:
- WS301 - pyranometr oparty o termostos klasy C - Kipp & Zonen CMP3
- WS302 - pyranometr krzemowy (ekonomiczny, poza klasą ISO)
- WS310 - pyranometr oparty o termostos klasy A - Kipp & Zonen CMP10
Dane techniczne WS301:
| Ogólne | Temperatura powietrza Wilgotność względna Ciśnienie powietrza Promieniowanie słoneczne |
| Temperatura | Zakres pomiarowy: -50... +60 °C Dokładność: ±0,2°C (-20...+50 °C), w pozostałym ±0.5°C (≥30°C) Technologia pomiaru: NTC Rozdzielczość: 0,1 °C (-20 - +50 °C), w pozostałym 0,2°C |
| Wilgotność względna |
Zakres pomiarowy: 0 - 100 % RH
Dokładność: ±2% wilgotności względnej Technologia pomiaru: Pojemnościowa |
| Ciśnienie | Zakres pomiarowy: 300 - 1200 hPa Dokładność: ±0,5 hPa (0...+40 °C) Technologia pomiaru: MEMS pojemnościowy |
| Promieniowanie słoneczne | Zakres pomiarowy: Maksymalne natężenie promienienia; 2000 W/m² Dokładność: 5% Technologia pomiaru: Kipp & Zonen CMP3 Zakres spektralny: 300 - 2800 nm Czas reakcji: ˂ 6 s (63%), 18 s (95%) Nieliniowość: ˂ 1,5% (0 - 100 W/m²) Niestabilność: ˂ 1 % (zmiana/rok) Jednostka: W/m² |
| Wejście zewnętrzne 1 (do wyboru): | WTB100 8353.10 Zewnętrzny miernik deszczu WT1 8160.WT1 Zewnętrzny czujnik temperatury do paneli fotowoltaicznych WST1 8160.WST1 Zewnętrzny pasywny czujnik temperatury nawierzchni drogi |
| Interface | RS485, 2 - przewodowy, half - duplex |
| Dostępne protokoły: | SDI-12 oraz RS485 z protokołami UMB-Binary, UMB-ASCII, Modbus-RTU, Modbus-ASCII, XDR |
| Zasilanie | 4…32 VDC |
| Zasilanie min. | 5…11 VDC (z ograniczoną precyzja pomiaru) |
| Power supply | 24 VDC +/- 10% |
| Pobór prądu | 40 VA |
| Temperatura pracy | -50...60 °C |
| Wilgotność: | 0...100 % RH |
| Wymiary | Ø approx. 150 mm, height approx. 268 mm |
| Stopień ochrony obudowy | IP66 |

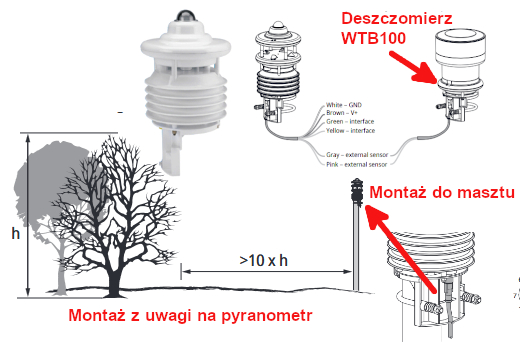

| Przeznaczona do montażu na maszcie |
Ø 60-76mm |
| Obudowa | Plastik (PC) |
| Masa: | ok 1.3kg |
Opcjonalne akcesoria:
- Ochrona przeciwprzepięciowa 8379.USP
- ISOCON-UMB 8160.UISO
Moduł komunikacyjny ISOCON-UMB dla wszystkich czujników UMB zawiera
Watchdog komunikacyjny zapewniający niezawodne działanie czujnika (reset)
Izolacja galwaniczna
Wskaźnik LED trybu pracyNajważniejsze cechy produktu: Izolacja galwaniczna, łatwe łączenie w sieć różnych czujników, zapewnia wymagane zasilanie
Interfejsy: RS485 -
Zasilacz 24 V/100 VA 8366.USV1
-
Zewnętrzny miernik deszczu WTB100 8353.10
-
Zewnętrzny czujnik temperatury WT1 8160.WT1
- Zewnętrzny pasywny czujnik temperatury nawierzchni drogi WST1 8160.WST1
- Kabel połączeniowy 10 m 8370.UKAB10
- Kabel połączeniowy 20 m 8370.UKAB20
- Kabel połączeniowy 50 m 8370.UKAB50
