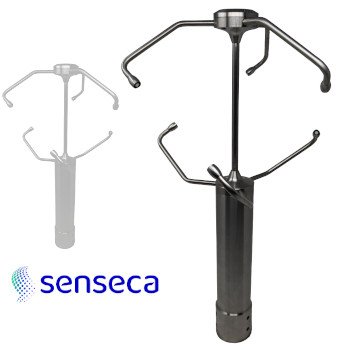

Anemometry ultradźwiękowe serii AEOLUS to nasze najlepsze rozwiązanie do precyzyjnego monitorowania wiatru w każdym środowisku. Szczególnie nadaje się do zastosowań takich jak
- Monitorowanie farm wiatrowych
- Automatyczne stacje pogodowe (AWS)
- Kontrola budynków, konstrukcji i mostów
- Porty, lotniska i lądowiska dla helikopterów
- Tunele drogowe i kolejowe
Poza pomiarem prędkości i kierunku wiatru, zapewnia składowe kartezjańskie U-V-W i wartości podmuchu wiatru. Dzięki zintegrowanemu ogrzewaniu zapobiega gromadzeniu się śniegu i lodu na całym obszarze detekcji (czujniki, ramiona i wsporniki ramion), umożliwiając dokładne pomiary w każdych warunkach środowiskowych. Co więcej, obudowa AISI 316 zapewnia trwałość i ochronę, dzięki czemu nadaje się do pomiarów w najtrudniejszych warunkach. Anemometr posiada zintegrowany czujnik ciśnienia barometrycznego.
Dostępne wyjścia:
- Izolowane wyjścia RS232, RS485 i RS422, z zastrzeżonymi protokołami NMEA, Modbus-RTU i ASCII.
- Izolowane wyjście SDI-12.
- 3 wyjścia analogowe, dla prędkości i kierunku wiatru lub dla składowych kartezjańskich U-V-W wiatru. Typ wyjścia analogowego zależy od modelu.
Anemometr spełnia wymagania następujących norm:
- MIL-STD-810G Metoda 509.6 i EN ISO 9227:2017 (test antykorozyjny w mgle solnej)
- MIL-STD-810F Metoda 521.2 (test odporności na oblodzenie/zamarzający deszcz)
- EN 60068-2-6:2008 / IEC 60068-2-6:2007 (test odporności na wibracje)
Dostarczany z oprogramowaniem PC do konfiguracji i wyświetlania pomiarów w czasie rzeczywistym. Wszystkie czujniki przyrządu są skalibrowane fabrycznie i nie wymagają dodatkowej interwencji użytkownika.
CECHY
Dokładne pomiary w każdych warunkach
AEOLUS nie tylko mierzy prędkość i kierunek wiatru, ale także dostarcza wartości U-V-W składowe kartezjańskie i wartości podmuchów wiatru. Dzięki zintegrowanemu ogrzewaniu zapobiega gromadzeniu się śniegu i lodu, zapewniając precyzyjne pomiary w każdych warunkach środowiskowych.
Stworzony do pracy w agresywnej atmosferze
Wykonany z obudowy AISI 316, AEOLUS jest odporny nawet na najbardziej agresywną atmosferę, dzięki czemu idealnie nadaje się do środowisk morskich.
Nie musisz martwić się o korozję lub zużycie - jest zbudowany tak, aby przetrwać.
Niskie koszty utrzymania, wysoka wydajność
Dzięki braku ruchomych części AEOLUS minimalizuje kłopoty z konserwacją. Wszystkie czujniki są fabrycznie skalibrowane, co eliminuje potrzebę dodatkowych interwencji użytkownika. Jest to
bezproblemowe rozwiązanie do monitorowania wiatru.
Dokładne pomiary w każdych warunkach
AEOLUS nie tylko mierzy prędkość i kierunek wiatru, ale także dostarcza wartości U-V-W składowe kartezjańskie i wartości podmuchów wiatru. Dzięki zintegrowanemu ogrzewaniu zapobiega gromadzeniu się śniegu i lodu, zapewniając precyzyjne pomiary w każdych warunkach środowiskowych.
Stworzony do pracy w agresywnej atmosferze
Wykonany z obudowy AISI 316, AEOLUS jest odporny nawet na najbardziej agresywną atmosferę, dzięki czemu idealnie nadaje się do środowisk morskich.
Nie musisz martwić się o korozję lub zużycie - jest zbudowany tak, aby przetrwać.
Niskie koszty utrzymania, wysoka wydajność
Dzięki braku ruchomych części AEOLUS minimalizuje kłopoty z konserwacją. Wszystkie czujniki są fabrycznie skalibrowane, co eliminuje potrzebę dodatkowych interwencji użytkownika. Jest to
bezproblemowe rozwiązanie do monitorowania wiatru.
KONFIGURACJA I POMIARY
Wszechstronne opcje wyjść do wyboru:
RS232, RS485, RS422 z NMEA, Modbus-RTU i ASCII lub wybierz izolowane wyjście SDI-12.
3 wyjścia analogowe zaspokajają określone potrzeby, niezależnie od tego, czy chodzi o prędkość i kierunek wiatru lub elementy kartezjańskie U-V-W.
Dostarczany z oprogramowaniem PC do konfiguracji i wyświetlania pomiarów w czasie rzeczywistym.
Ciągłe monitorowanie
Wyposażony w czujnik ciśnienia barometrycznego i czujnik nachylenia/przechylenia, AEOLUS monitoruje niewspółosiowość z osią pionową, zapewniając ciągłą dokładność. Dostosowuje się do zmieniających się warunków, zapewniając wiarygodne dane. AEOLUS charakteryzuje się wysoką odpornością na zakłócenia elektromagnetyczne, dzięki czemu pasuje do pomiarów w środowiskach wysokiej emisji elektromagnetycznej zakładów przemysłowych i w farm wiatrowych.
Wszechstronne opcje wyjść do wyboru:
RS232, RS485, RS422 z NMEA, Modbus-RTU i ASCII lub wybierz izolowane wyjście SDI-12.
3 wyjścia analogowe zaspokajają określone potrzeby, niezależnie od tego, czy chodzi o prędkość i kierunek wiatru lub elementy kartezjańskie U-V-W.
Dostarczany z oprogramowaniem PC do konfiguracji i wyświetlania pomiarów w czasie rzeczywistym.
Ciągłe monitorowanie
Wyposażony w czujnik ciśnienia barometrycznego i czujnik nachylenia/przechylenia, AEOLUS monitoruje niewspółosiowość z osią pionową, zapewniając ciągłą dokładność. Dostosowuje się do zmieniających się warunków, zapewniając wiarygodne dane. AEOLUS charakteryzuje się wysoką odpornością na zakłócenia elektromagnetyczne, dzięki czemu pasuje do pomiarów w środowiskach wysokiej emisji elektromagnetycznej zakładów przemysłowych i w farm wiatrowych.
Dane techniczne:
Czujnik prędkości wiatru: | ultradźwiękowy |
Zakres pomiarowy | 0...85m/s |
Rozdzielczość | 0,01m/s |
Dokładność | ±0,2m/s lub ±2% pomiaru co większe (0...65m/s) | ±3% pomiaru (> 65m/s) |
Kierunek wiatru | czujnik ultradźwiękowy |
Zakres pomiaru: | 0...360° (azymut) ± 60° (elewacja) |
Rozdzielczość | 0.1° |
Dokładność | ±2° RMSE (2 m/s < prędkość wiatru < 65m/s) ± 3° RMSE (prędkość wiatru > 65m/s) |
Temperatura soniczna: | Zakres pomiarowy -40...+60°C |
Rozdzielczość | 0.1°C |
Dokładność | ±1°C |
Ciśnienie barometryczne | Czujnik piezorezystancyjny |
Zakres pomiarowy: | 300...1100hPa |
Rozdzielczość | 0.1hPa |
Dokładność | ±0,5hPa (700...1100hPa) @ 20°C ±1hPa (500...1100hPa) / ±1,5hPa (300...500 hPa) @ T=0...60°C |
Kąty nachylenia | Rozdzielczość 0,05° |
Dokładność | ±1° |
Zasilanie przyrządu: | 12...30 Vdc (15...30 Vdc dla wyjścia 0...10 V) / < 8 W |
Zasilanie grzałki | 24Vdc ± 10% / 105 W |
Wyjścia szeregowe | Izolowane RS232, RS485, RS422 i SDI-12 | Protokoły komunikacyjne NMEA, MODBUS-RTU, SDI-12, własny ASCII |
Wyjścia analogowe: | 3 izolowane wyjścia analogowe dla prędkości i kierunku wiatru lub dla składowych kartezjańskich prędkości U-V-W. |
Typ wyjścia: | 0/4...20mA, 0...1V, 0...5V lub 0...10V w zależności od modelu. Obciążenie: maks. 500 Ω dla wyjścia prądowego, min. 10 kΩ dla wyjścia napięciowego. |
Częstotliwość aktualizacji wyjść analogowych | 4Hz |
Interwał pomiaru: | Od 1 do 4 Hz (pomiary/s) |
Prędkość wiatru: | interwał uśredniania konfigurowalny od 1 s do 10 min |
Interwał obliczania podmuchów wiatru: | Konfigurowalny od 1 s do 10 min |
Połączenie elektryczne: | 19-stykowe złącze męskie M23 |
Temperatura pracy: | -40...+70°C |
Stopień ochrony: | IP67 (EN 60529) |
Certyfikaty: | Test antykorozyjny MIL-STD-810G Metoda 509.6 (48 godzin ekspozycji + 48 godzin suszenia) EN ISO 9227:2017 Test odporności na oblodzenie/marznący deszcz MIL-STD-810F Metoda 521.2 Test odporności na wibracje EN 60068-2-6:2008 | IEC 60068-2-6:2007 |
Prędkość nisząca | 100m/s |
Masa | 2.6kg |
Obudowa | AISI 316 |
Instalacja na maszcie | Ø40mm zewnętrznym i Ø36mm wewnętrznym |
Dostępne opcje:
WUS30FA Wyjście 0/4...20 mA (0...20 lub 4...20 mA konfigurowane przez użytkownika); zasilanie 12...30 Vdc
WUS30FW Wyjście 0...1 V, zasilanie 12...30 Vdc
WUS30FX Wyjście 0...5 V, zasilanie 12...30 VDC
WUS30FY 0...10 V, zasilanie 15...30 V DC 4
Kable:
CPM23-19... Kabel z 19-stykowym złączem M23 na jednym końcu, wolne przewody na drugim końcu.
CPM23-19.5 - długość 5m
CPM23-19.10 - długość 10m
RS51K... Zestaw do podłączenia wyjścia pomocniczego RS485 anemometru do komputera PC. Zawiera zasilacz SWD10 i adapter RS485/USB z zaciskami śrubowymi do podłączenia do kabla CIM23-19... (brak w zestawie), złącze USB do podłączenia do komputera i złącze jack do podłączenia zasilacza SWD10.
WUS30FW Wyjście 0...1 V, zasilanie 12...30 Vdc
WUS30FX Wyjście 0...5 V, zasilanie 12...30 VDC
WUS30FY 0...10 V, zasilanie 15...30 V DC 4
Kable:
CPM23-19... Kabel z 19-stykowym złączem M23 na jednym końcu, wolne przewody na drugim końcu.
CPM23-19.5 - długość 5m
CPM23-19.10 - długość 10m
RS51K... Zestaw do podłączenia wyjścia pomocniczego RS485 anemometru do komputera PC. Zawiera zasilacz SWD10 i adapter RS485/USB z zaciskami śrubowymi do podłączenia do kabla CIM23-19... (brak w zestawie), złącze USB do podłączenia do komputera i złącze jack do podłączenia zasilacza SWD10.
Darmowe oprogramowanie do współpracy z anemometrem HD52.3D-S:
Wymiary:
