OPIS

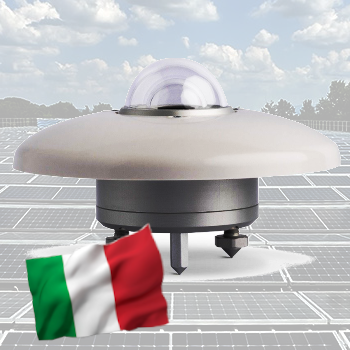

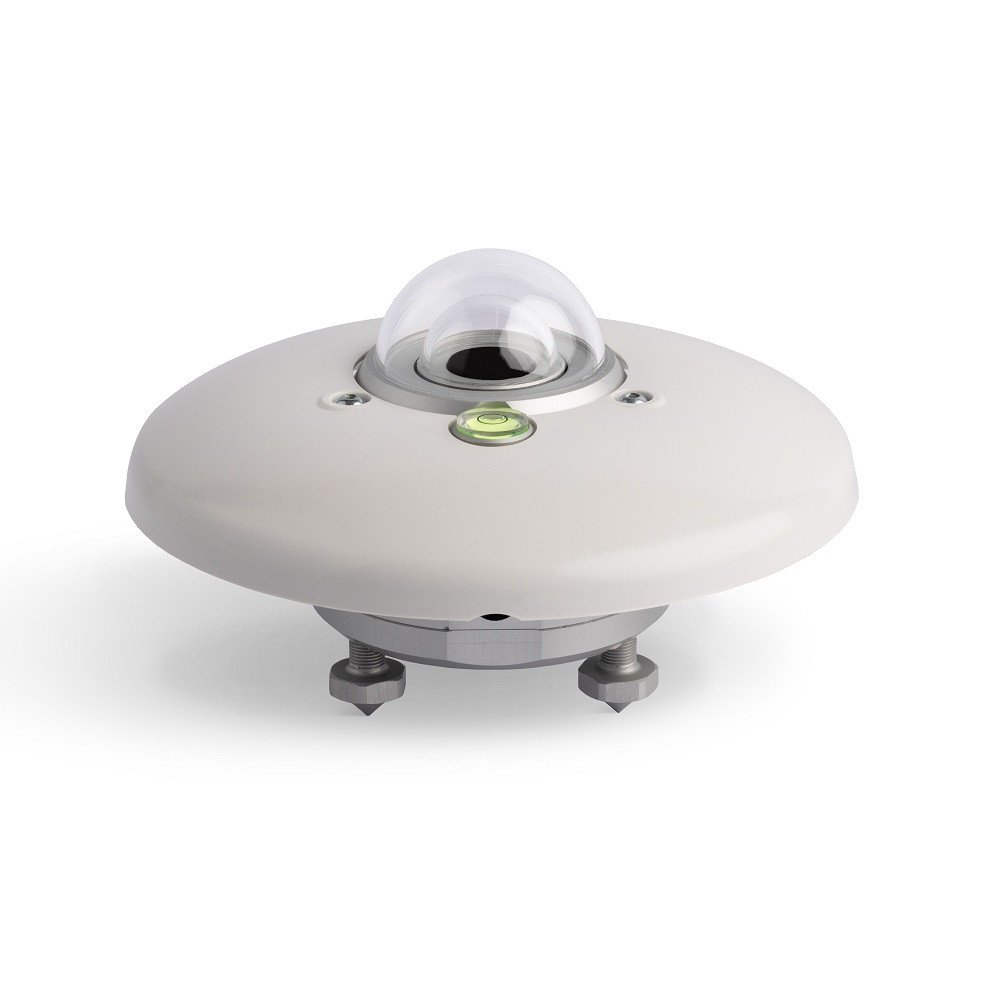

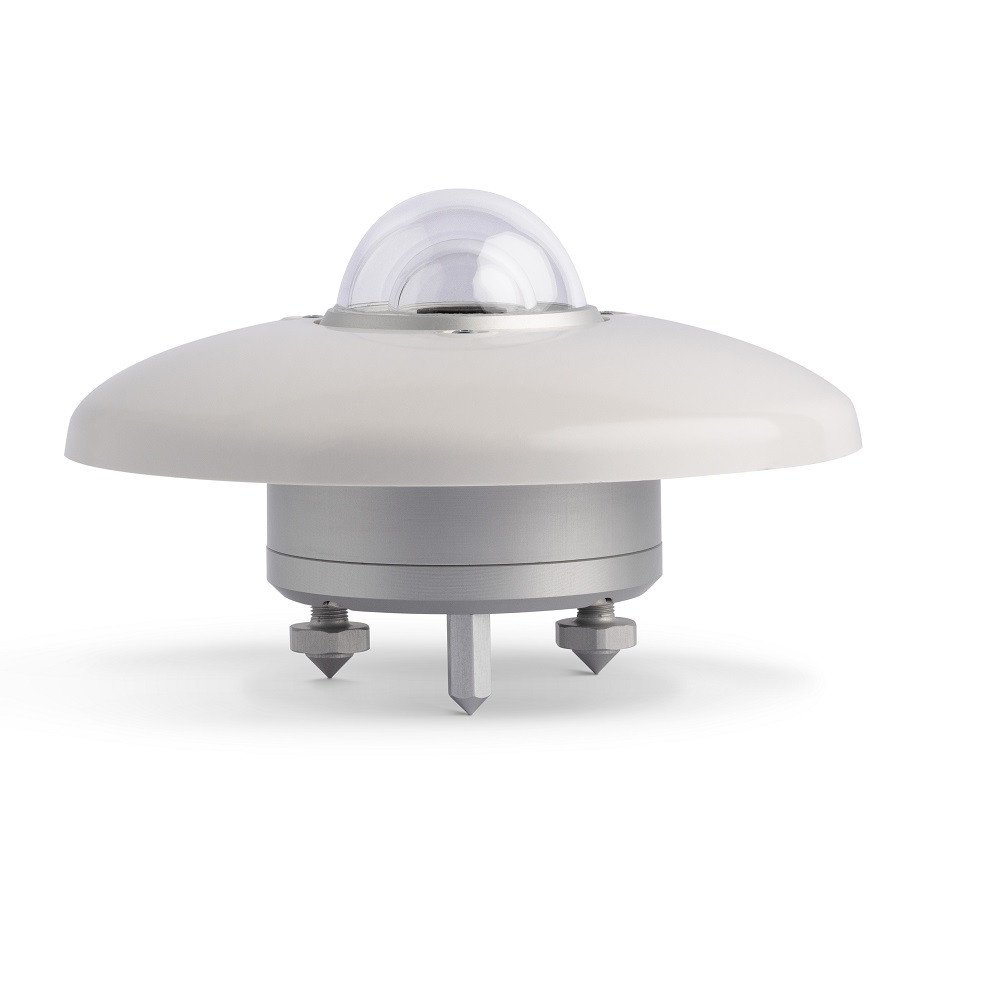

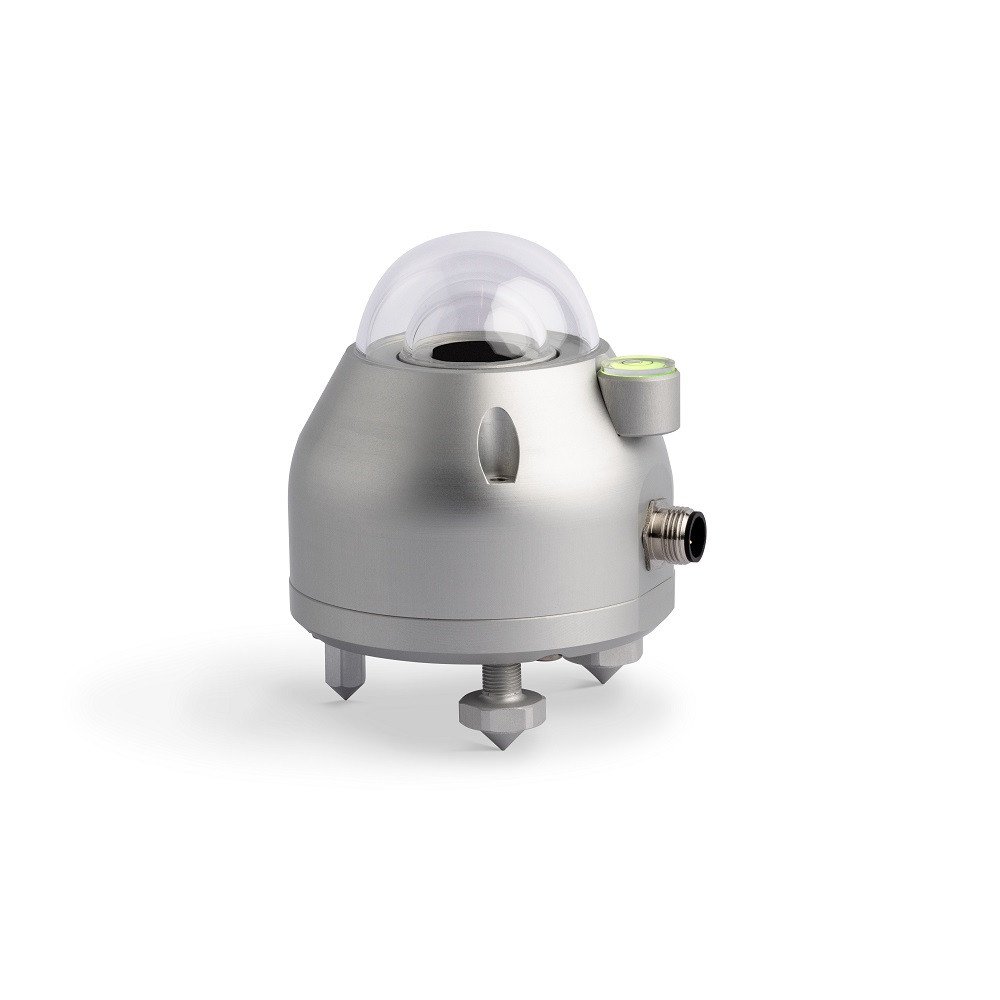

PYRAsense02 jest pyranometrem nowej ‘widmowo płaskiej’ klasy B, zgodnie z ISO 9060:2018. Elegancko ukształtowana konstrukcja wyróżnia korpus, w którym znajdują się 3 wewnętrzne czujniki temperatury, wilgotności względnej oraz ciśnienia, pozwalające na utrzymanie stałej kontroli warunków pracy czujnika. Urządzenie poziomujące, widoczne nawet przy założonym ekranie cieplnym odpornym na promieniowanie UV, wraz z opcjonalnym elektronicznym czujnikiem pochylenia pozwalają na określenie prawidłowego położenia w każdym momencie. Galwanicznie izolowany interfejs RS485 z obsługą protokołu Modbus-RTU oraz opcjonalne wyjście analogowe, zwiększają elastyczność stosowania i ułatwiają integrację z każdym istniejącym systemem. Oparty na dokładnym termostosie, PYRAsense02 został zaprojektowany zgodnie z wymaganiami WMO oraz normy IEC 61724-1 dla systemów fotowoltaicznych klasy B. Za pomocą oprogramowania
DATAsense, jest możliwe konfigurowanie czujnika, monitoring pomiarów w czasie rzeczywistym oraz rejestracja pomiarów dokonanych podczas połączenia. Pyranometr PYRAsense 02 posiada wewnętrzne czujniki diagnostyczne do pomiaru temperatury, wilgotności względnej i ciśnienia barometrycznego. Umożliwiają one monitorowanie stanu pyranometru. Wbudowana poziomiczka ułatwia pozycjonowanie pyranometru w trakcie instalacji. W opcji pyranometr można wyposażyć w czujnik nachylenia, który umożliwia ciągłe monitorowanie prawidłowej instalacji. Osłona przeciwsłoneczna zwiększa odporność konstrukcji na promieniowanie słoneczne UV. Za pomocą oprogramowania DATAsense można skonfigurować pyranometr ustawiając ustawienie np. parametrów Modbus, zakres pomiarowy wyjścia analogowego, monitorować pomiary w czasie rzeczywistym i zapisywać wartości do pliku. Każdy pyranometr z serii PYRAsense standardowo posiada izolowane wyjście RS485 Modbus-RTU. Dostępne są również modele z wyjściem analogowym (0...10 V, 0...5 V, 0...1 V, 4...20 mA lub 0...20 mA). Pyranometr jest fabrycznie kalibrowany zgodnie z normą ISO 9847:2023 (typ A1) i dostarczany z indywidualnym raportem kalibracji.
DANE TECHNICZNE
PARAMETRY OGÓLNE
| Czujnik | Termostos |
| Zakres pomiarowy | -200…4000 W/m2 Zakres przypisany do sygnału wyjściowego jest konfigurowalny (domyślnie 0…2000 W/m2) |
| Rozdzielczość | 0.1 W/m2 |
| Kąt widzenia | 2π sr |
| Zakres widmowy (50%) | 283…2800 nm |
| Sygnał wyjściowy | RS485 Modbus-RTU (izolowany) Opcjonalnie dodatkowy sygnał analogowy, programowalny 4…20 mA, 0…20 mA, 0…1 V, 0…5 V lub 0…10 V |
| Zasilanie | 7…30 Vdc dla RS485 10…30 Vdc dla sygnału analogowego (oprócz 0…10 V) 15…30 Vdc dla sygnału analogowego 0…10 V |
| Pobór prądu | 15 mA @ 24 Vdc / 21 mA @ 12 Vdc (LPS02M0x) max. 37 mA @ 24 Vdc / max. 43 mA @ 12 Vdc (LPS02MAx) |
| Złącze elektryczne | 5-pinowe M12 (LPS02M0x) 8-pinowe M12 (LPS02MAx) |
| Masa | Ok. 620 g |
| Warunki pracy | -40…+80°C / 0…100 %RH |
| Dokładność poziomicy (dokładność czujnika pochylenia jest podana dalej) |
< 0.2° |
| Stopień ochrony | IP 67 |
| Materiały | Obudowa: anodowane aluminium Ekran: ASA Kopuła: szkło optyczne |
| MTBF | >10 lat |
PARAMAETRY METROLOGICZNE WG ISO9060:2018
| Klasyfikacja | Widmowo płaska klasa B |
| Stała czasowa (95%) | < 10 s |
| a) offset zera | < |±10 W/m2| |
| b) wpływ zmiany temperatury otoczenia w tempie 5 K/h | < |±4 W/m2| |
| c) całkowity offset uwzględniający wpływy a), b) oraz inne źródła błędu | < |±15 W/m2| |
| Stabilność długoczasowa (1 rok) | < |±1%| |
| Nieliniowość | < |±1%| |
| Błąd charakterystyki kierunkowej (do 80° przy 1000 W/m2) | < |±18 W/m2| |
| Błąd charakterystyki widmowej | < |±0.5%| |
| Wpływ temperatury (-10…+40°C) | < |±1.5%| |
| Wpływ pochylenia | < |±1%| |
PARAMETRY METROLOGICZNE CZUJNIKÓW DIAGNOSTYCZNYCH
| Temperatura wewnętrzna | |
| Zakres pomiarowy | -40…+80°C |
| Rozdzielczość | 0.1°C |
| Dokładność | ±0.5°C (0…60°C) |
| Wewnętrzna wilgotność względna | |
| Zakres pomiarowy | 0…100% |
| Rozdzielczość | 0.1% |
| Dokładność | ±3% @ 25°C (20…80%RH) |
| Wewnętrzne ciśnienie | |
| Zakres pomiarowy | 300…1100 hPa |
| Rozdzielczość | 0.1 hPa |
| Dokładność | ±1 hPa (0…60°C) |
| Kąt pochylenia czujnika | |
| Zakres pomiarowy | -180…180° |
| Rozdzielczość | 0.1° |
| Dokładność | <0.5° |
Dostępne wersje wykonania:
- LPS02M00 Pyranometr klasy B, wyjście Modbus RTU, bez czujnika nachylenia
- LPS02M0T Pyranometr klasy B, wyjście Modbus RTU, z czujnikiem nachylenia
- LPS02MA0 Pyranometr klasy B, Modbus RTU + 1 x konfigurowalne wyjście analogowe (0/4…20 mA / 0…1/5/10 V), bez czujnika nachylenia
- LPS02MAT Pyranometr klasy B, ModbusRTU + 1 x konfigurowalne wyjście analogowe (0/4…20 mA / 0…1/5/10 V), z czujnikiem nachylenia
Standardowe wyposażenie:
- osłona przeciwsłoneczna
- złącze M12 (tylko jeśli opcjonalny przewód nie został zamówiony)
- raport kalibracji
Akcesoria montażowe

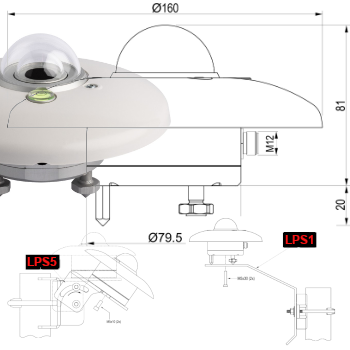

- LPS1 Zestaw montażowy - uchwyt do mocowania do masztu Ø 40...50 mm.
- LPS5 Regulowany uchwyt do montażu pyranometru w pozycji pochylonej na maszcie Ø 40...50 mm.
Przewody
- CPM12-5… Kabel z 5-biegunowym złączem M12 na jednym końcu, otwarte przewody na drugim końcu. Długość 5 m (CPM12-5.5) lub 10 m (CPM12-5.10). Dla LPS02M0…
- CPM12-8… Kabel z 8-biegunowym złączem M12 na jednym końcu, otwarte przewody na drugim końcu. Długość 5 m (CPM12-8.5) lub 10 m (CPM12-8.10). Dla LPS02MA…
Kable połączeniowe PC
- CP24B-5... Kabel połączeniowy PC do konfiguracji pyranometru. Z wbudowanym konwerterem RS485/USB. 5-biegunowe złącze M12 po stronie czujnika i złącze USB typu A po stronie komputera. Dla LPS02M0…
- CP24B-8... Kabel połączeniowy PC do konfiguracji pyranometru. Z wbudowanym konwerterem RS485/USB. 8-biegunowe złącze M12 po stronie czujnika i złącze USB typu A po stronie komputera. Dla LPS02MA…
