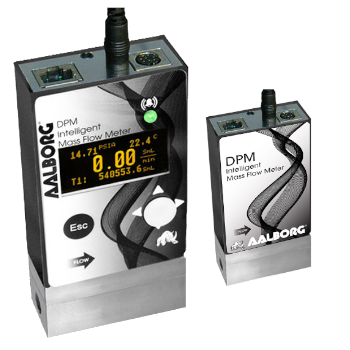

Przepływomierz masowy DPM - cyfrowy przepływomierz z pomiarem temperatury i ciśnienia. Działanie przepływomierzy DPM oparte jest na pomiarze spadku ciśnienia na specjalnie zaprojektowanym elemencie laminarnym ograniczającym przepływ. Element pomiarowy zapewnia przepływ laminarny w całym zakresie pracy miernika od 0 do 133% pełnego zakresu skali. Do pomiaru spadku ciśnienia wykorzystywany jest czujnik różnicy ciśnień o wysokiej dokładności i rozdzielczości, który to jest liniowo proporcjonalny do objętościowego natężenia przepływu. Aby przekształcić przepływ objętościowy w przepływ masowy, zastosowano czujniki ciśnienia absolutnego i temperatury o wysokiej dokładności i rozdzielczości. W oparciu o dane z czujników i właściwości gazu z wbudowanej bazy danych urządzenia, mikrokontroler oblicza przepływ objętościowy i masowy. Uzyskane dane wraz z parametrami ciśnienia i temperatury są dostępne na wyświetlaczu przyrządu lub poprzez interfejs cyfrowy. Dodatkowo, odczyt przepływu masowego jest dostępny poprzez interfejs analogowy przyrządu, który może być ustawiony przez użytkownika na tryb 0-5, 0-10 Vdc lub 4-20mA. Dodatkowo na przepływie dokonuje się pomiaru temperatury i ciśnienia gazu.
Cyfrowe wieloparametrowe przepływomierze masowe serii DPM zapewniają dokładne pomiary masowych i objętościowych natężeń przepływu, ciśnień i temperatur gazów procesowych. Przepływomierze masowe DPM posiadają wieloparametrową funkcjonalność wielogazową, która pozwala użytkownikom na miejscu wybrać do 30 różnych gazów lokalnie za pomocą opcjonalnego interfejsu OLED/Joystick lub zdalnie za pomocą interfejsu RS232/RS485 lub opcjonalnego interfejsu Modbus RTU. Przepływomierze DPM obsługują dwa programowalne liczniki przepływu, niskie, wysokie lub zakresowe alarmy przepływu, temperatury i ciśnienia, automatyczną regulację zera (aktywowaną przez interfejs lokalny lub komunikacyjny), programowalny przekaźnik SSR, programowalne wyjścia analogowe 0-5VDC, 0-10VDC lub 4-20mA, programowalne przez użytkownika wyjście impulsowe (przez SSR) oraz rozbudowaną autodiagnostykę. Przepływomierze masowe DPM charakteryzują się funkcjonalnością wieloparametrową/wielogazową, standardową dokładnością ± (0,5% odcztu + 0,2% zakresu), współczynnikiem zakresu pomiarowego 200:1 i czasem reakcji 10-20ms. Używane w różnych branżach: zastosowaniach naukowych i analitycznych, bioreaktorach i osadzaniu powierzchniowym, pobieraniu próbek gazu, produkcji i działaniach metrologicznych. Porównując koszt pojedynczego miernika DPM posiadającego te cechy z kosztem zakupu i instalacji wielu urządzeń specyficznych dla danego zastosowania, można zauważyć znaczne oszczędności.
Cechy:- Zakresy od 0.5ml/min aż do 1000l/min | dla warunków standardowych
modele o standardowym spadku ciśnienia na instalacji jak i o odpowiedni obniżonym - Funkcja Multi-Gas: obsługa 90 różnych gazów i mieszanin tych gazów.
- Wbudowany algorytm PID dla regulacji przepływu
- Funkcja "mieszaniny definiowanej przez użytkownika" pozwala na tworzenie i przechowywanie 20 niestandardowych mieszanek gazowych z maksymalnie 5 różnymi gazami.
- Szybki, stała czasowa od 10ms
- Standardowa dokładność ± (0,5% wartości mierzonej + 0,2% zakresu).
- Współczynnik dynamiki zakresu: 200:1.
- Dwa programowalne sumatory przepływu masowego.
- Alarmy górny, dolny lub inny z programowanym opóźnieniem zadziałania dla przepływu masy, temperatury i ciśnienia.
- Programowalne masowe natężenie przepływu
- Wyjście impulsowe (poprzez SSR).
- Obszerna autodiagnostyka z diodą statusu LED lub OLED.
- Wszystkie 3 dowolnie programowalne wejścia, wyjścia: 0-5Vdc, 0-10Vdc, 4-20mA.
- Dwa interfejsy komunikacji cyfrowej do wyboru przez użytkownika (RS-232 i RS-485)
- Opcjonalny interfejs sieciowy Modbus RTU z izolacją RS485.
- Programowalny przekaźnik półprzewodnikowy z opcją zatrzasku.
- Uniwersalne wejście zasilania 12-26 VDC.
- Lokalny wyświetlacz OLED o wysokim kontraście (opcjonalnie) z kontrolą dżojstikiem.
- Darmowe, łatwe w użyciu oprogramowanie do konfiguracji i kalibracji (RS-232 / RS-485)
- Programowalna tabela wartości zadanej z możliwością zwiększania / zmniejszania do 16 kroków.

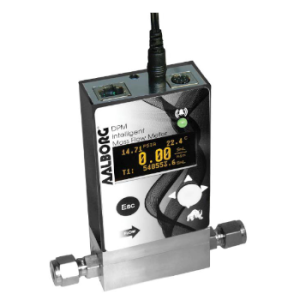

Opis:Przepływomierz masowy DPM
Precyzyjne masowe cyfrowe regulatory serii Aalborg Instruments zapewniają dokładną i stabilną kontrolę masowego natężenia przepływu gazów procesowych. Jednoczesne wyświetlanie parametrów przepływu masowego, przepływu objętościowego, ciśnienia i temperatury promuje zastosowania w różnych gałęziach przemysłu, takich jak badania naukowe i analityczne, bioreaktory, pobieranie próbek gazu, produkcja i pomiary metrologiczne.
Precyzyjny cyfrowy regulator przepływu DPM posiada funkcję lokalnego wyboru przez użytkownika do 30 rodzajów gazów za pomocą:
- opcjonalnego interfejsu OLED / Joystick,
- zdalnie za pośrednictwem interfejsu RS232 / RS485
- opcjonalnego interfejsu Modbus RTU.
Przepływomierze DPM obsługują różne funkcje, w tym sterowanie lokalne, analogowe, cyfrowe lub programowe, dwa programowalne sumatory przepływu - niski wysoki lub zakres, alarmy temperatury i ciśnienia, automatyczne ustawianie zera (aktywowane przez interfejs lokalny lub komunikacyjny), programowalne wejścia i wyjścia analogowe 0-5 V DC, 0-10 V DC lub 4-20 mA, programowalne przez użytkownika wyjście impulsowe (poprzez SSR) i rozbudowane funkcje autodiagnostyki. Przepływomierze masowe AALBORG z serii DPM charakteryzują się wysoką precyzję pomiaru ± (0,5% wartości mierzonej + 0,2% zakresu), szerokim współczynnik dynamiki przepływu 200:1 i stałą czasową poniżej 150 ms. Umożliwiają tym samym użytkownikom uzyskanie oszczędności w postaci braku konieczności posiadania wielu dedykowanych podobnych urządzeń.
Dostępne zakresy pomiarowe:
Należy wybrać wymagany zakres z przedziału dla danego typu.
Przykładowo wersja DPM07 posiada modele o zakresach:
> od 0.5sml/min, 1, 2, 2.5, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 30, 35, 40, 45, 50sml/min.
| Tabela zakresów pomiarowych | |||
| Typ | Maksymalny górny zakres pomiarowy |
Spadek ciśnienia dla max zakresu |
Rodzaj przyłącza |
| DPM07 | 0.5...50sml/min | 6.89kPa | 10-32 gwin wew. |
| DPM17 | 51sml/min ... 20sl/min | 6.89kPa | 1/8" NPT F |
| DPM37 | 21 ...50sl/min | 13.7kPa | 1/4" NPT F |
| DPM47 | 51...100sl/min | 17.23kPa | 1/4" NPT F |
| DPM57 | 101.. 250sl/min | 37.9kPa | 1/2" NPT F |
| DPM67 | 251... 500sl/min | 37.9kPa | 3/4" NPT F |
| DPM77 | 501...1000sl/min | 48.2kPa | 3/4" NPT F |
| Wersja specjalna o niskim spadku ciśnienia | |||
| DPM04 | 0.5sml/min ... 20sml/min | 0.4kPa | 10-32 gwint wew |
| DPM14 | 21sml/min ... 2sl/min | 0.48kPa | 1/8" NPT F |
| DPM24 | 2.1sl/min ... 10sl/min | 0.58kPa | 1/4" NPT F |
| DPM34 | 10.1sl/min ... 20sl/min | 2.06kPa | 1/4" NPT F |
| DPM44 | 20.1sl/min ... 40sl/min | 1.03kPa | 1/2" NPT F |
| DPM54 | 40.1sl/min ... 100sl/min | 1.72kPa | 3/4" NPT F |
| Uwaga: w opcjach przyłącza na rurki 1/8" (F1C5) (F2C5) (F2C2) , 1/4" (F2C4),(F4C4), 3/8" (F4C6)(F8C6), 3/4" 1210-1-12-316 | 1210-1-12-316 | |||
Dane techniczne:
| MEDIUM: | Przepływomierz masowy DPM przeznaczony do pracy tylko z czystymi, nieagresywnymi gazami. |
| KALIBRACJA: | Dla warunków standardowych warunkach [101,4 kPa i 21,1°C] chyba, że ustalono inaczej. |
| ŚRODOWISKO (IEC 664): | Poziom instalacji II; Stopień zanieczyszczenia II. |
| DOKŁADNOŚĆ PRZEPŁYWU (W TYM LINIOWOŚĆ): | ±(0,5% mierzonej wartości + 0,2% zakresu) w warunkach kalibracji i ciśnienia. |
| POWTARZALNOŚĆ: | ±0,15% pełnego zakresu. |
| WSPÓŁCZYNNIK TEMPERATUROWY PRZEPŁYWU: | ±0,05% pełnego zakresu /°C lub lepszy. |
| WSPÓŁCZYNNIK CIŚNIENIOWY: | ±0,01% pełnego zakresu / 6,895 kPa lub wyższej. |
| STAŁA CZASOWA: | 10ms (programowalna) |
| WSKAŹNIK CZASU ROZGRZEWANIA: | <5s |
| MAKSYMALNY PRZEPŁYW: | 133% pełnej skali |
| WSPÓŁCZYNNIK SKALOWANIA PRZEPŁYWU: | 0,5%...100% zakresu | 200:1 |
| MAKSYMALNE CIŚNIENIE STATYCZNE | DPM07 /17 /37 /47 /57 /67 /77: 8.27bar (120 PSIG) DPM04 /14 /24 /34 /44 /54: 3.44bar (50PSIG) |
| MAKSYMALNE CIŚNIENIE RÓŻNICOWE: | DPM07 /17 /37 /47 /57 /67 /77: 0.8bar (12 PSID) DPM04 /14 /24 /34 /44 /54: 0.67bar |
| TEMPERATURA PRACY: | -10...+60˚C |
| WILGOTNOŚĆ WZGLĘDNA GAZU: | 0...100% (bez kondensacji). |
| STOPIEŃ OCHRONY OBUDOWY: | IP40 |
| SYGNAŁY WYJŚCIA ANALOGOWEGO: | Liniowy 0-5 Vdc (impedancja obciążenia co najmniej 3kΩ) | Liniowy 0-10 Vdc (impedancja obciążenia min 5kΩ) | Liniowe 4-20 mA (maksymalna rezystancja pętli 550Ω przy zasilaniu ≥ 14VDC) |
| ZASILANIE: | 9...26VDC. Pobór mocy: 100mA Wbudowane zabezpieczenie przed zamianą biegunowości, bezpiecznik ochronny na wejściu 300mA. |
| WYJŚCIE CYFROWE 2: | Standardowe RS-232 lub RS-485 (do wyboru przez użytkownika). Opcjonalnie Modbus izolowane RS-485. |
| MATERIAŁY: | stal nierdzewna 316, stal nierdzewna 416, wysokotemperaturowy poliamid, ceramiczny tlenek glinu, epoksyd, krzem, szkło, złoto. O-ringi Viton®; O-ringi Buna-N®, Neoprene® lub Kalrez® w opcji. |
Do pobrania:
 |
Karta katalogowa: Karta katalogowa DPM |
|
Instrukcja: Instrukcja obsługi DPM |
|
Opis protokołu Modbus dla DPM |
|
Opis LabView dla DPM |
