Cechy:

• Solidna, odporna na udary, obudowa aluminiowa z odlewu ciśnieniowego IP67
• Elementy wykonane ze stali nierdzewnej 1,4571
• Zakresy średnic kanałów do 3/4 "do DN 1000
• W opcji atest  atest iskrobezpieczny ATEX II 2G Ex d IIC T4
• W opcji dopuszczeniem DVGW pracy dla gazu ziemnego (do 16 bar)
• Zakres ciśnienia pracy do 50 bar, wersja specjalna do 100 bar
• Temperatura pracy do 180°C
• Brak elementów ruchomych
• Końcówka czujnika bardzo wytrzymała, łatwa do czyszczenia
• Łatwy montaż i demontaż pod ciśnieniem za pomocą zaworu kulowego 1/2"
• Obudowa obrotowa do 180°
• Pierścień zabezpieczający do montażu i demontażu pod ciśnieniem

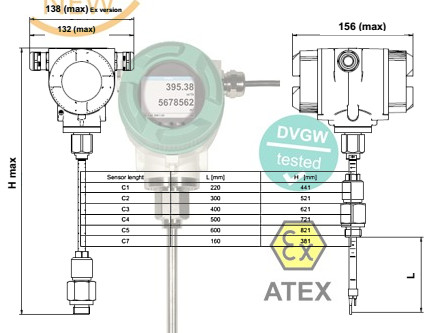

• Skala na rurce umożliwiająca precyzyjne ustalenie głębokości instalacji
• Konfiguracja w opcji poprzez wyświetlacz mobilny PI500


Funkcje pomiarowe:

• 4 wartości na wyświetlaczu: Nm³/h, Nm³, Nm/s, jednostki °C programowalne
• Wartości minimalna / maksymalna i dobowa, dzienne / godzinowe / minutowe swobodnie regulowane
• Wszystkie zmierzone wartości, ustawienia, takie jak rodzaj gazu, średnica wewnętrzna, numer seryjny i tak dalej można uzyskać za pośrednictwem interfejsu cyfrowego w protokole Modbus RTU
• Kompleksowe funkcje diagnostyczne na wyświetlaczu lub zdalny dostęp przez Modbus, np. przekroczenie wartości max / min °C, cykl kalibracji, kody błędów, numer seryjny,
• Powiadomienie w przypadku przekroczenia cyku kalibracji
• Standardowa dokładność wersji ±1,5% wartości mierzonej ± 0,3% zakresu
• W opcji wersja o podwyższonej precyzji ±1.0% wartości mierzonej ± 0,3% zakresu z certyfikatem do 40 punktów kalibracji
• Rozpiętość zakresu pomiarowego 1: 1000 (0.1 do 224 m/s)
• Konfiguracja i diagnostyka poprzez wyświetlacz
• PI 500, oprogramowanie serwisowe PC w opcji
• Rodzaj gazu (powietrze, azot, tlen, argon itd.) programowalne
• Warunki odniesienia °C i mbar / hPa dowolnie regulowane
• Regulacja punktu zerowego,
• Pomiar przepływu w obu kierunkach za pomocą przełącznika kierunku przepływu

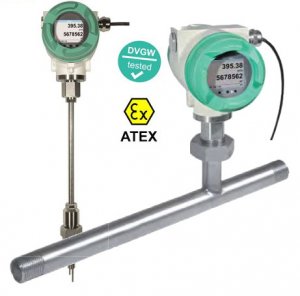

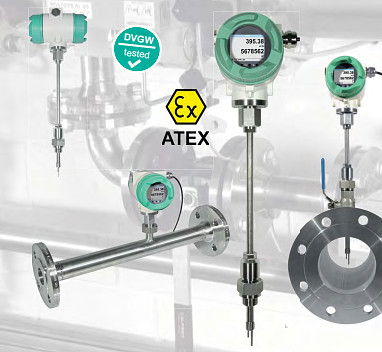

Przepływomierz masowy  VA550 przeznaczony jest do montażu  na rurociągach sprężonego gazu lub powietrza poprzez zawór odcinający natomiast VA570 poprzez złącze kołnierzowe lub odcinek rurowy z gwintem zewnętrznym. VA550 wyposażony jest w skalę oraz uchwyt zaciskowy przesuwny, przy pomocy którego ustawia się właściwą głębokość zanurzenia wywnętrz rurociągu. Do montażu nie potrzebuje on dodatkowej rury pomiarowej, średnicę wewnętrzną mierzonego rurociągu ustawia się przy użyciu uchwytu zaciskowego. Temperatura pracy przepływomierza masowego VA550 mieści się w granicach -40 ....+180°C. Temperatura pracy elektroniki: -40...70°C oraz -40...120°C dla wersji z certyfikatem Ex. Model ten może być wykorzystywany do przepływu powietrza i azotu, argonu, tlenku azotu, dwutlenku węgla, tlen. Maksymalne ciśnienie pracy VA550: 50 bar lub w specjalnej wersji 100bar dla DVGW 16bar dla VA570: 16bar oraz specjalna do 40bar. Przepływomierze szczególnie nadają się do aplikacji w których jest potrzeba zbierania i analizy wielu danych odnośnie przepływu sprężonego powietrza bądź innego gazu neutralnego. Przepływomierze termiczne VA550 lub VA570, pozwalają na pomiar zużytego powietrza w jednostce czasu. Wersja VA570 składa się z przelicznika i rury pomiarowej, dzięki której stabilizuje się strumień sprężonego powietrza. Przepływomierz masowy bezpośrednio po instalacji jest gotowy do pracy, a jego obsługa intuicyjna.

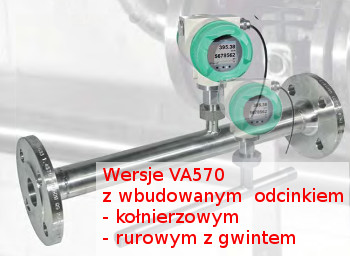

W przypadku potrzeby instalacji kołnierzowej zgodnej z DIN EN 1092-1 proponujemy wersję VA570.

Przepływomierz VA 550 oraz VA570 bazuje na kalorymetrycznej metodzie pomiaru. Przepływ mierzonego gazu zależy od stopnia schłodzenia czujnika przez otaczający go gaz. Pomiar taki jest bezpośrednio zależny od ilości przepływającej masy gazu. Wynik pomiaru jest niezależny od zmienności ciśnienia i temperatury, zatem nie jest potrzebna dodatkowa kompensacja tych wielkości. Montaż w przypadku VA550 pod ciśnieniem jest możliwy bez konieczności wyłączania linii.

Dane techniczne:

zakresy pomiarowe dla VA550: 0.1....92.7Nm/s, wersja średnich prędkości: 0.1...185Nm/s, wersja wysokiej prędkości: 0.1....224Nm/s
dokładność pomiaru:  ±1,5% wartości mierzonej ±0,3% zakresu
zakres średnic rurociągu: od 3/4" – DN 1000
zakres pomiarowy prędkości: do 224 m/s
temperatura medium: -40...+180 °C
ciśnienie: do 50 bar (w zależności od wersji)
stopień ochrony: IP 67
wyjście prądowe: 4...20mA
wyjście impulsowe
interfejs RS-485, Modbus RTU, M-Bus, Profibus, Ehernet, HART

	Karta katalogowa: Przepływomierz CS Instruments model VA550 | 570
	Instrukcja:  Przepływomierz CS Instruments model VA550 | VA570 instrukcja
