Przetwornik prędkości SS20.420

Nr kat.: Przetwornik prędkości SS20.420
+

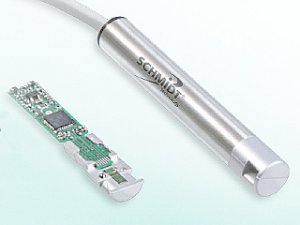

Nowy miniaturowy przetwornik prędkości SS 20.420, nadający się idealnie do pracy w niewielkich powierzchnia maszyn lub pomieszczeń.
Typowymi aplikacjami są:
  • czyste pomieszczenia
  • linie do produkcji farmaceutycznej
  • linie przemysłowe utrzymujące nadciśnienie
  • linie produkcyjne półprzewodników
  • produkcja paneli LCD
Czujniki termiczne przepływu umożliwiają pomiar prędkości w jednym lub dwóch kierunkach  powietrza lub gazów z równoległą detekcją kierunku jego przepływu. Przetwornik charakteryzuje się wyjątkowa, miniaturowa i kompaktowa obudową w której to zamknięto płytkę elektroniki. Element pomiarowy umieszczony na końcu metalowej rurki zabezpieczonej przed ewentualnym mechanicznym uszkodzeniem. Przetwornik posiada liniowe wyjście analogowe napięciowe do sygnalizacji kierunku przepływu. W specjalnej wersji przetwornik dss20.420dostępny jest w wykonaniu o lepszej dokładności.
Cechy wyróżniające przetwornik spośród konkurencyjnych produktów:
  • projekt zgodny z GMP
  • dezynfekcja alkoholem, H2O2
  • wysoka dokładność
  • szybki montaż do sufitu
  • detekcja kierunku przepływu
  • wbudowana procedura testująca poprawność pracy czujnika

Dostępne są dwie wersje:
- czujnik 60mm
- czujnik 110mm

Przetworniki oferują dokładność ±3% przy stosunkowo niskiej cenie, dostępne w wielu wariantach pokrywających zakresy od 0…1m/s do 0…10m/s. Mierzą prędkość wykorzystując zjawisko dyspersji termicznej z jednego z dwóch elementów czujnikowych umieszczonych w strumieniu powietrza. Konstrukcja czujników czyni przyrząd dokładnym w całym zakresie pomiarowym i daje dużą odporność na dryft. Czujniki są chronione metalowymi osłonami, dzięki czemu są długowieczne i mogą być czyszczone.

Sposób zamawiania
Model     Długość
Zakres pomiaru Rodzaj pomiaru
Wyjście Przyłącze
538 045   A B C D E F
Typ czujnika standardowy 1
Wymiary długość: 60mm   1
  długość: 110mm   2
Zakres 0...1m/s     1
  0...2.5m/s     2
  0...5m/s     3
  0...10m/s     4
jednokierunkowy (5%)         1
dwukierunkowy (5%)         2
jednokierunkowy (3%)         3
dwukierunkowy (3%)         4
Wyjście 0...10V           1
Kabel - 5mb             1
 ss20 420 uchwyty3

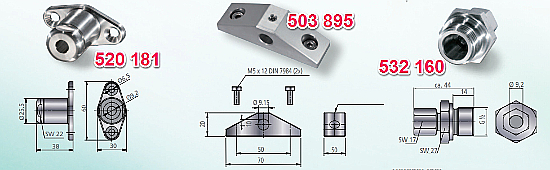

Uchwyty montażowe (od lewej): kołnierzowy, naścienny, kanałowy z gwintem

DANE TECHNICZNE
  • Metoda; termiczna
  • Mierzona wartość prędkości odniesiona jest do warunków standardowych: T=20°C oraz p = 1,013.25 hPa
  • Mierzone gazy: czyste powietrze
  • Zakresy pomiarowe 0 ... 1 / 2.5 / 5 / 10 m/s
  • Najniższy próg pomiarowy: 0.05 m/s
  • Dokładność pomiarowa: domyślna ±5% wart. mierzonej + (1% zakresu; min. 0.05 m/s )
    Wysoka precyzja (opcja) ±3% wart. mierzonej. + (1 % zakresu; min. 0.05 m/s )
  • Powtarzalność: ±2% wartości mierzonej
  • Stała czasowa t90 = 0.2 s
  • Temperatura pracy: 0 ... +60°C
  • Temperatura przechowywania: -20 ... +85°C
  • Medium: powietrze bez kondensacji (do 95%RH)
  • Ciśnienie 700 ... 1300 hPa
  • Zasilanie: 12 ... 26.4 V DC
  • Pobór prądu typowo < 6 mA (max. 10 mA)
  • Wyjście analogowe: 0 ... 10 V (RL > 10 kΩ), zabezpieczenie przed zwarciem
  • Przyłącze stałe kablowe, 3-piny, długość 5 m, maksymalna długość 15 m
  • Stopień ochrony obudowy IP 65 / III (SELV)
  • Wymiary głowicy pomiarowej ø 9 mm x 10 mm aluminium anodowane
  • Rurka ø9 mm stalowa nierdzewna 1.4571
  • Całkowita długość 60 mm / 110 mm
ss20.420

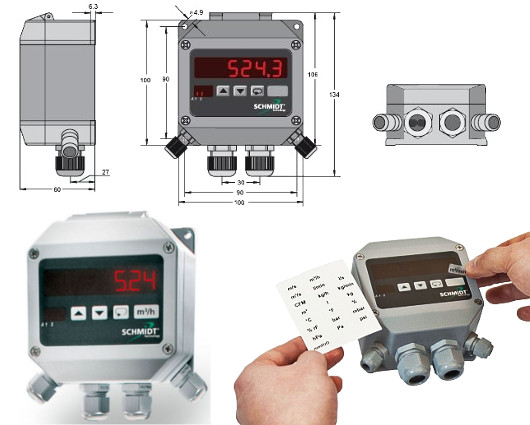

W opcji wyświetlacz wartości pomiarowych MD 10.010 lub MD 10.015 (patrz osobna broszura)

Zalety:
Prezentacja wyniku w m/s lub m³/h
Programowalny sygnał wyjściowy
Dwa wyjścia przekaźnikowe programowalne
Zasilanie 85 - 250 VAC lub 24 VDC
Wbudowany zasilacza czujnika
Oddzielna wersja z funkcją sumy i drugim wejściem pomiarowym

MD 10.010



Do pobrania:

acr Karta katalogowa: Przetwornik prędkości miniaturowy SS20.420
acr Instrukcja: Instrukcja przetwornika prędkości SS20.420
acr Miernik prędkości serii MD: Miernik przepływu MD
Zapytaj o produkt
