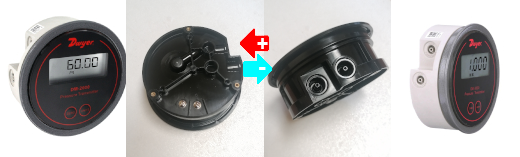

Przetwornik ciśnienia różnicowego Series DM DigiMag® mierzy ciśnienie powietrza i kompatybilnych gazów i wystawia odpowiednio standardowy sygnał wyjściowy 4-20 mA. Cyfrowy manometr różnicowy o wymiarze pasujący do klasycznego Magnehelica. Wyjście analogowe 2-przewodowe 4...20mA. Obudowa DM została specjalnie zaprojektowana do montażu w otworze o tej samej średnicy, co standardowy manometr Magnehelic®. Szeroki zakres modeli jest dostępny fabrycznie skalibrowany na określone podzakresy. Uformowana z poliwęglanu obudowa posiada zintegrowane złącza ciśnieniowe, co skraca czas instalacji. Cyfrowe przyciski zerowania i zakresu upraszczają kalibrację w porównaniu z typowymi potencjometrami obrotowymi. Pojedynczy przycisk umożliwia wybór od 4 do 6 jednostek inżynierskich w zależności od zakresu.
CECHY / KORZYŚCI
- Kontrola zera i zakresu zapewnia łatwe sprawdzenie i krótszy czas instalacji
- Szybka reakcja na zmiany ciśnienia oznacza brak opóźnień w sygnalizowaniu i ostrzeganiu o sytuacjach krytycznych
- Czytelny wyświetlacz LCD prezentuje natychmiastowe alerty lokalne, umożliwiając szybsze podjęcie działań naprawczych w celu wyeliminowania rozwijającego się problemu

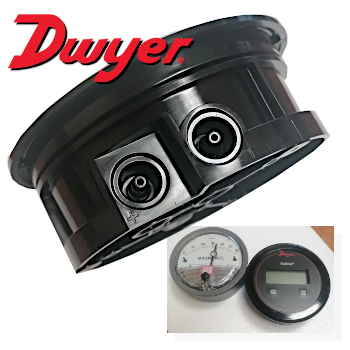

- Ten sam rozmiar co Magnehelic upraszcza modernizację do manometru cyfrowego poprzez zmniejszenie liczby etapów instalacji
- Konfiguracja przycisków odporna na manipulacje w celu zapobieżenia przypadkowej zmianie ustawień
ZASTOSOWANIA
- Różnica ciśnień na filtrach
- Kontrola wentylatorów
- Pomiar sprężu w kanałach
- Monitorowanie ciśnienia w pomieszczeniach
Dane techniczne
- Medium: powietrze i niepalne, kompatybilne gazy.
- Materiały zwilżane: skonsultować się z producentem.
- Dokładność: ± 1% zakresu, model ±60Pa ± 2% oraz zakresy ≤ 25 Pa: ± 4%
- Stabilność: ± 1% FS/rok.
- Zakres pracy: od -6,67 do 48,9°C .
- Limity ciśnienia: zakresy >250Pa: 0.4bar | zakresy poniżej 250Pa: 0.2bar.
- Wpływ termiczny: ± 0,036% zakresu / °C.
- Wymagania dotyczące zasilania: od 10 do 35VDC (2-przewodowo).
- Sygnał wyjściowy: 4 do 20 mA (2-przewodowy)
- Regulacja zera i zakresu: Cyfrowy przycisk zerowania i zakresu.
- Rezystancja pętli: DC: maksymalnie od 0 do 1250 Ω.
- Pobór prądu: DC: maksymalnie 21mA.
- Połączenia elektryczne Listwa zaciskowa typu śrubowego.

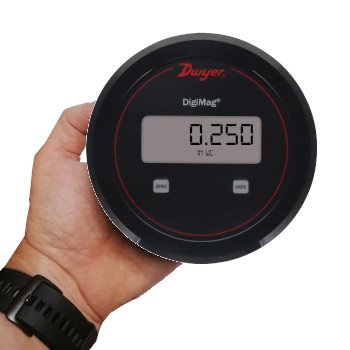

- Wyświetlacz: 3,5-cyfrowy wyświetlacz LCD, wysokość 0,7 cala.
- Przyłącza procesowe: Wężyk o średnicy wewnętrznej 1/8", 3/16", 1/4" - 5, 6mm średnica wewnętrzna.
- Orientacja montażu: niezależna od pozycji.
- Waga: 200g.
Dostępne wersje:
Typ | Zakres [Pa] |
DM-052 | 0...30 |
DM-053 | 0...60 |
DM-056 | 0...250 |
DM-059 | 0...1250 |
DM-252 | ±30 |
DM-253 | ±60 |
DM-256 | ±250 |
DM-259 | ±1250 |
Opcjonalne akcesoria montażowe:
A-464 Maskownica plastikowa z króćcem ciśnienia statycznego W zestawie: |
||
A-465 Maskownica plastikowa pod króciec ciśnienia statycznego W zestawie: Rurka norprenowa wkręty 2szt. Łącznik rurek |
||
A-299 Uchwyt mocujący stalowy | ||
A-300 Uchyt mocujacy płaski aluminiowy | ||
A-304 Przepust |
