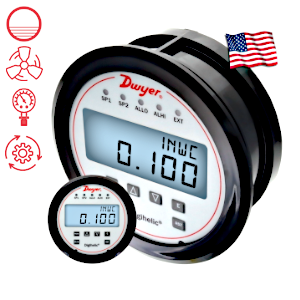

Digihelic® serii DHC to cyfrowy manometr ciśnienia różnicowego z przekaźnikami. DHC jest urządzeniem typu 3 w 1, posiadającym wyświetlacz, przekaźniki, przetwornik z wyjściem prądowym i napięciowym oraz moduł cyfrowy Modbus, BACnet. Połączenie tych 3 cech pozwala na zredukowanie kilku przyrządów do jednego produktu, oszczędzając zapasy, czas i koszty instalacji. Regulator ciśnienia różnicowego Digihelic® serii DHC jest idealnym urządzeniem do zastosowań związanych z pomiarem różnicy ciśnień, prędkości (za pomocą elementu spiętrzającego) oraz przepływu objętościowego z odczytem w kilku powszechnie stosowanych jednostkach inżynierskich. Wersje z opcjonalnymi zakresami jedno- lub dwukierunkowymi. Urządzenia te posiadają dokładność ±1,5% lub lepszą w bardzo niskich zakresach, ±0,5% dla zakresów 250Pa. Kalibrację można przeprowadzić w terenie, co sprawia, że utrzymanie dokładności jest łatwiejsze. Dodatkowo, regulator ciśnienia różnicowego Digihelic® serii DHC zawiera 2 przekaźniki sterujące SPDT z regulowaną histerezą. Programowanie urządzenia jest proste dzięki wbudowanemu menu. Dzięki skalowalnym wyjściom procesowym 4-20 mA, wybieralnym wyjściom napięciowym oraz wybieralnej komunikacji Modbus® lub BACnet, sterownik ten może z łatwością dopasować się do Twojej aplikacji.
Zastosowanie produktu
- Przepływ m/s lub m³/h w kanałach
- Stan zabrudzenia filtra
- Ciśnienie statyczne w kanałach lub budynkach
- Regulacja przepustnicy
- Sterowanie wentylatorem
Dane techniczne:
- Medium: powietrze i niepalne, kompatybilne gazy.
- Materiały zwilżane: zaptaj producenta
- Materiał obudowy: Poliwęglan.
- Dokładność: ±0,5% zakresu dla wszystkich typów,
z wyjątkiem:
±125Pa @ ±1% zakresu oraz ≤ ±60Pa @ ±1,5% zakresu. - Stabilność: < ±1% / rok FSO.
- Limity ciśnienia:
Zakresy > 250Pa: 41.3kPa max praca, 41.3kPa nieszczące;
Zakresy ≤ 250Pa: 24.8kPa max praca, 41.3kPa niszczące. - Limity temperatury: -20 do 70°C.
- Efekty termiczne: 0.036% zakresu/°C.
- Wymagania dotyczące zasilania: 12-28 VDC lub 12-28 VAC 50 do 400 Hz.
- Pobór prądu: 3 VA max.
- Sygnał wyjściowy: 4-20 mA (4-przewodowy); 0-10 V, 0-5 V, 1-5 V i 2-10 V (4-przewodowy).
- Komunikacja: BACnet MS/TP lub Modbus® RTU.
- Obsługiwana szybkość transmisji: 9600, 19200, 38400, 57600, 76800, 115200.
- Obciążenie urządzenia: 1/8 obciążenia jednostkowego.
- Regulacja zera i spanu: dostępne poprzez menu.
- Czas odpowiedzi: 400 ms (tłumienie ustawione na 0).
- Wyświetlacz: podświetlany wyświetlacz LCD, wskaźniki wartości zadanej LED.
- Połączenia elektryczne: 15 pinowe męskie złącze D-sub o dużej gęstości. W zestawie kabel 18" (46 cm) z 15 żyłami.
- Złącza procesowe: 1/8" żeńskie porty NPT z boku i z tyłu.
- Obudowa: NEMA 4X (IP66).
- Orientacja montażu: nie zależy od pozycji.
- Rozmiar: 127 mm x 48 mm głębokości.
- Waga: 250g.
- Zgodność: BTL, CE.
- Dane techniczne przekaźnika
- Typ przełącznika: 2 przekaźniki SPDT.
- Parametry elektryczne: 1 A @ 30 VAC/VDC.
- Regulacja punktu nastawy: dostępna poprzez menu.
Dostępne jednostki:
Dla trybu ciśnieniowego dostępne są następujące jednostki:
- INWC - Inches of water column (Cale słupa wody)
- FTWC - Stopy słupa wody
- MMWC - Milimetry słupa wody
- CMWC - Centymetry słupa wody
- PSI - funty na cal kwadratowy
- INHG - Cale rtęci
- MMHG - milimetry rtęci
- MBAR - Millibar
- PA - Pascal
- KPA - kilopaskale
- HPA - hektopaskale
- OZIN - uncje w calach
Dostępne zakresy pomiarowe:
| Oznaczenie | Kod |
| DHC-053 | 60Pa |
| DHC-055 | 125Pa |
| DHC-056 | 250Pa |
| DHC-006 | 620Pa |
| DHC-008 | 1245Pa |
| DHC-009 | 2.5kPa |
| DHC-010 | 6,25kPa |
| DHC-011 | 12.5kPa |
| DHC-012 | 25kPa |
| DHC-253 | ±60Pa |
| DHC-255 | ±125Pa |
| DHC-256 | ±250Pa |
| DHC-208 | ±1245Pa |
| DHC-209 | ±2.5kPa |
Przykładowe opcje wyboru w menu: tryb pracy, jednostka wyświetlania, skalowanie wyjścia analogowego itd.
- - Unit - Jednostka wyświetlania
- - POL - wyjście niskiego ciśnienia
- - POH - wyjście wysokiego ciśnienia
- - KFAC - współczynnik K prędkości
- - VOL - Wyjście prędkości niskie
- - VOH - Wyjście prędkości wysokiej
- - AREA - Powierzchnia kanału
- - FOL - Niskie natężenie przepływu
- - FOH - Wysokie natężenie przepływu
- - uoUt - Zakres wyjściowego napięcia
Do pobrania
 |
Karta katalogowa Digiheli DHC |
|
Instrukcja Digihelic DHC |
|

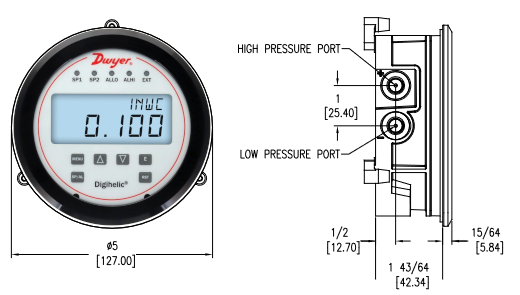

Wymiary DHC |
|
Deklaracja CE |
