Przetworniki ciśnienia i poziomu z Modbus

Nr kat.: DMP331i | DMP33i | LMP331i RS485
+
DMP331i RS485 - DMP333i RS485 - LMP331i - RS485 to dokładne przetworniki ciśnienia i  poziomu wykorzystywane w technice laboratoryjnej oraz w procesach produkcji energii. Sygnał przetwarzany jest przez 16-bitowy cyfrowy konwerter analogowo cyfrowy, umożliwiający precyzyjny pomiar ciśnienia z dużą dokładnością w przystępnej cenie. DMP331i wykorzystuje membranę stalową umieszczoną w kapsule olejowej zapewniającej powtarzalne pomiary z niską histerezą wykorzystując 16-bitowy wzmacniacz cyfrowy. Przetwornik DMP331i |  DMP333i | LMP331i RS485 dostępne są w wykonaniu z protokołem HART lub Modbus.

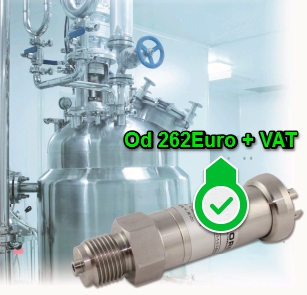

DMP331i RS485 7

Przeznaczenie:

  • Pomiary laboratoryjne,
  • Produkcja energii (zużycie gazu i pomiar energii cieplnej)
    Preferowane obszary zastosowania dla LMP 331i RS 485
  • inżynieria środowiska (woda / ścieki / recykling)
  • przemysł chemiczny / petrochemiczny

Cechy przetwornika:

  • Ciśnienie nominalne DMP331i - RS485: od -400mbar do 0...40bar
    Ciśnienie nominalne DMP333i - RS485: od 60bar do 0...600bar
    Ciśnienie nominalne LMP331i przetwornik poziomu - RS485: od 4....400mH2O
  • Kompensacja temperaturowa -20...80°C: 0.2% zakresu
  • Zakres programowany z interfejsu komunikacyjnego: 1:10
  • Dokładność: ±0.1% zakresu
  • Sygnał wyjściowy cyfrowy: RS485 Modbus (14bit)
  • Połączenia elektryczne: DIN 43650 (ISO4400) wtyczki i gniazda, Binder 5 lub 7 pinowe złącze M12 x 1 złącze 4 pin / 68 Wyjście kabla IP67
  • Przyłącza procesowe: G1/4, G1/2, DIN3852 i EN837, 1/4" NPT , 1/2"NPT
  • Części zwilżalne: port ciśnienia SS316L i membrana, uszczelki wewnętrzne FKM
  • Cechy szczególne: 10 do 1 skalowanie ciśnienia poprzez interfejs
  • Kompensacji wplywu temperatury w zakresie: -20...+80°C
  • Interfejs komunikacyjny dla ustawienia offsetu, zakresu i tłumienia



Opcjonalnie:

  • Sygnał cyfrowy: RS485 ModBus RTU
  • Sygnał cyfrowy: RS485 HART

dmp331i

DMP331i RS485 3

Szczegółowe dane techniczne:

Zakres ciśnienia DMP331i - RS485:

Ciśnienie nominalne [bar] 0.4 1 2 4 10 20 40
Nadciśnienie [bar] 2 5 10 20 40 80 105
Ciśnienie rozrywu [bar] 3 7.5 15 25 50 120 210

Zakres podciśnienia:

Ciśnienie nominalne [bar] -0.4...0.4 -1...+1 -1...2 -1...4 -1...10
Nadciśnienie [bar] 2 5 10 20 40
Ciśnienie rozrywu [bar] 3 7.5 15 25 50

Zakres ciśnienia DMP333i - RS485:

Ciśnienie nominalne [bar] 60 100 200 400 600
Nadciśnienie [bar] 210 210 600 1050 1250
Ciśnienie rozrywu [bar] 420 420 1000 1250 1250

Zakres ciśnienia |  poziomu LMP331i - RS485:

Poziom [mH2O] 4 10 20 40 100 200 400
Ciśnienie nominalne [bar] 0.4 1 2 4 10 20 40
Nadciśnienie [bar] 2 5 10 20 40 80 105
Ciśnienie rozrywu [bar] 3 7.5 15 25 50 120 210

Sygnał wyjściowy / Zasilanie:

Standard RS485 Modbus lub
RS485 HART
Prędkość transmisji HART 1200Baud | 2400Baud
Prędkość transmisji Modbus RTU 4800Baud | 9600Baud | 19200Baud | 38400Baud
Zasilanie Vs = 10...36VDC
Vs = 8...15VDC
Vs = 3.3...5.0VDC
Stała czasowa 200ms

Materiał:

Port Ciśnienia Stal nierdzewna 1.4404 (316 L)
Obudowa Stal nierdzewna 1.4404 (316L)
Uszczelki FKM oraz DMP333: NBR
Membrana Stal nierdzewna 1.4404 (316L)

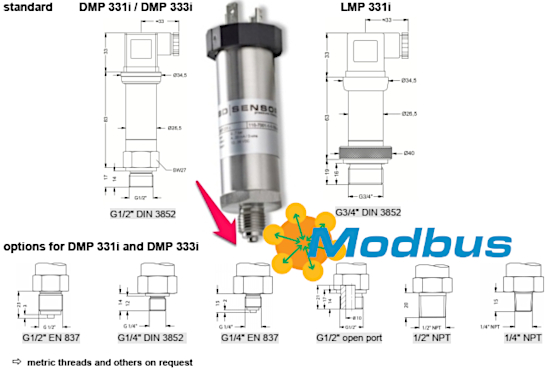

DMP331i RS485 1

Do pobrania:
