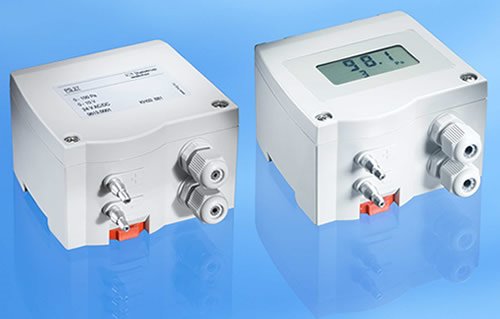

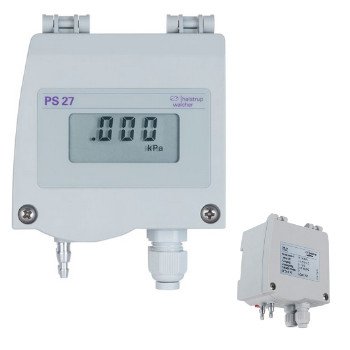

Przetworniki różnicy ciśnień z serii PS27 to nowy produkt w ofercie firmy Halstrup, przeznaczony do wykorzystania w pomiarach klimatyzacji/wentylacji np. do sprawdzania sprężu w kanałach lub poprawności pracy filtrów. Wykorzystuje najnowsze rozwiązania czujników różnicy ciśnień do zapewnienia wysokiej dokładności pomiarowej. Przetwornik PS27 wyposażono w piezorezystancyjny element pomiarowy. Przeznaczony jest do kontaktu z czystym powietrzem lub nieagresywnymi gazami. Opcjonalny wskaźnik cyfrowy LCD pozwala na odczyt wartości bezpośrednio w miejscu zainstalowania przetwornika. Przetwornik posiada wysoką odporność na przeciążenie - przy zakresach poniżej 10kPa wynosi 20x zakres, a przy najniższych 5x. Obudowa jest przystosowana do montażu naściennego albo szynowego. Oprócz różnicy ciśnień przetwornik PS27 może również mierzyć nadciśnienie i podciśnienie. Przetwornik umożliwia zerowanie za pomocą zewnętrznego sygnału. Posiada wbudowany adapter umożliwiający montaż na szynie DIN bez dodatkowych akcesoriów (np. w szafkach sterowniczych). Opcjonalnie przetwornik może być wyposażony w wyjście przekaźnikowe do sygnalizacji stanów alarmowych. Stopień ochrony: IP 65.
Cechy szczególne
- Zakresy pomiarowe [±] oraz zakresy pomiarowe asymetryczne
- Wersja z jednym stałym zakresem pomiarowym lub z możliwością przełączania między 4 różnymi zakresami pomiarowymi (wybór za pomocą przełączników DIP, opcjonalnie)
- Przeznaczony do montażu na szynie DIN oraz na powierzchni ściany
- Wybieralny sygnał wyjściowy 0/2 .. 10 V, 0/4 .. 20 mA lub 0 .. 5 V
- Możliwość kalibracji
- Kalibracja punktu zerowego za pomocą sygnału zewnętrznego zmniejsza koszty konserwacji
- Regulowany wyłącznik krańcowy umożliwia podłączenie np. wentylatorów lub urządzeń sygnalizacyjnych i pozwala uniknąć dodatkowego okablowania (opcjonalnie)

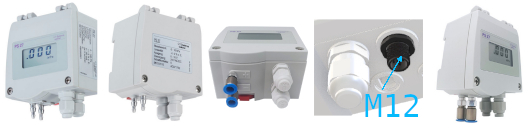

- Podłączenie elektryczne: za pomocą standardowej dławicy kablowej M16, opcjonalnie 4-pinowa wtyczka M12 z kodowaniem A
Dane techniczne
| Zakresy pomiarowe | 0...50, 100, 200, 500Pa 0...1, 2, 5, 10kPa W opcji: 1- przełączalne: 100 | 250 | 500 | 1000Pa 2- przełączalne: 250 | 500 | 1000 | 2500Pa 3- przełączalne: 1 | 2.5 | 5 | 10kPa 1A- przełączalne: ±100 | ±250 | ±500 | ±1000Pa 2A- przełączalne: ±250 | ±500 | ±1000 | ±2kPa 3A- przełączalne: ±1 | ±2.5 | ±5 | ±10kPa |
| Dokładność | ±3% dla zakresu <100Pa lub ±2% dla zakresu ≥100Pa |
| Histereza | <0.1% |
| Przeciążalność | < 2kPa : → 10kPa 2kPa~10kPa : → 200kPa |
| Stała czasowa | Ustawiana przez producenta: 20ms…4s Domyślnie: 20ms |
| Wyjście analogowe | 0/2...10V, 0...20mA, 4...20mA Uwaga: wersja 2-przewodowa 4..20mA deklarować przy zamówieniu |
| Wyjście przekaźnikowe(opcja) | przekaźnik ze stykami bezpotencjałowymi obciążalność 230V/6A, 500mW |
| Wyświetlacz (opcja) | 3½ cyfry |
| Zasilanie | 24VAC/DC, 15...32VDC (2 przewodowe) |
| Zakres temperatury pracy | -20...+60°C | z wyświetlaczem: 0...50°C |
| Zakres temperatur składowania | -20...+70°C |
| Przyłącze ciśnieniowe | dla rurek o średnicy nominalnej 4~6mm |
| Mierzone media | powietrze i wszystkie nieagresywne gazy |
| Stopień ochrony obudowy | IP65 |
| Montaż pozycja | pionowa |
Opcje:
- Przetwornik dostępny jest z fabrycznym certyfikatem kalibracji lub certyfikatem kalibracji zgodnym z normą DKD-R 6-1.
- Opcjonalny wyświetlacz umożliwia odczyt wartości pomiarowych bezpośrednio na miejscu w Pa lub kPa.
- Opcjonalna stała czasowa (do 4 s) pozwala przyrządowi generować sygnał wyjściowy o zmniejszonej amplitudzie, nawet w warunkach zmiennego ciśnienia.
- Aby obniżyć koszty okablowania, przyrząd jest również dostępny w wersji z technologią dwuprzewodową (opcjonalnie).
- Na życzenie przyłącza ciśnieniowe dostępne są również w wersji z złączami wtykowymi.
