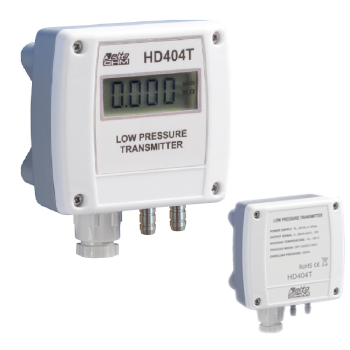

Przetwornik różnicy ciśnień HD404T

Kategoria: Ciśnienie
Nr kat.: HD404T
− +
HD404T - Przetwornik różnicy niskich ciśnień

HD404T to nowy przetwornik w ofercie firmy DeltaOhm, przeznaczony do monitoringu różnicy ciśnień. Charakteryzuje się wbudowanym podwójnym zakresem pomiarowym różnicy ciśnień.

Dodatkowo:

  • funkcja autozero
  • podwójne wyjście 4...20mA lub 0....10V
  • przy niskich zakresach wbudowana funkcja auto-zero w pozostałych zakresach w opcji
  • opcjonalna charakterystyka pierwiastkowa do współpracy z rurką Prandtla i pomiaru prędkości
  • opcjonalny wyświetlacz LCD 4-cyfry, rozdzielczość dla 0.5Pa oraz dla 1000Pa: 1Pa

hd404

Przetworniki szczególnie nadają się do zastosowań przy pomiarach kaskady ciśnień w pomieszczeniach czystych, monitoringu stanu filtrów, pomiaru prędkości w kanałach wentylacyjnych itp.


Zakresy pomiarowe:

  • 0...50 / 0...100 / 0...250 / 0...500 / 0....1000Pa
  • ±50 / ±100 / ±250 / ±500 / ±1000Pa

Dane metrologiczne

Model
Dokładność
(wysokiego zakresu)
Zakres [Pa]
 Niski | Wysoki

HD404T1PG-AZ (-L-SR) ±3% 0...50Pa | 0...100Pa
HD404T2PG-AZ (-L-SR) ±1.5% 0...100Pa | 0...250Pa
HD404T3PG (-AZ-L-SR) ±1% 0...250Pa | 0...500Pa
HD404T4PG (-AZ-L-SR) ±1% 0...500Pa | 0...1000Pa

HD404T1PD-AZ (-L-SR) ±1.5% -50...50Pa | -100...100Pa
HD404T2PD-AZ (-L-SR) ±1% -100...100Pa | -250...250Pa
HD404T3PD (-AZ-L-SR) ±1% -250...250Pa | -500...500Pa
HD404T4PD (-AZ-L-SR) ±1% -500...500Pa | -1000...1000Pa



Programowalna stała czasowa
Wyjście: 0...10V / 4...20mA
Zasilanie: 16...40VDC lub 24VAC
Jednostki: Pa, mmH20 oraz inchH20

Opcje:
hd404_1


Przetwornik różnicy ciśnień HD404T
Membrana do pomiaru powietrza i nieagresywnych gazów

Zakresy pomiarowe
0...50 / 0...100 / 0...250 / 0...500 / 0....1000Pa
±50 / ±100 / ±250 / ±500 / ±1000Pa
Błąd
 patrz tabela
Dryft zera
zależna od funkcji auto-zero
Stała czasowa
1s (szybka) lub 4s (wolna)
Dopuszczalne przeciążenie
25kPa
Jednostki
 Pa
Wyjście analogowe
0...10V / 4...20mA
Zasilanie
16...40VDC lub 24VAC
Zakres temperatur pracy
-10...+60°C ( -5...+50°C dla opcji -AZ)
Zakres temperatur składowania
-20...+70°C
Przyłącza ciśnieniowe
dla rurek o średnicy nominalnej Ø5mm
Stopień ochrony obudowy
 IP67
Mierzone media
powietrze i nieagresywne gazy
Wymiary
80 x 84 x 44mm
