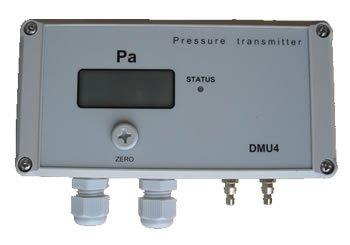

Przetwornik DMU4

Kategoria: Ciśnienie
Nr kat.: DMU4
− +
Opis

Przetworniki służą do pomiaru nadciśnienia, podciśnienia, różnicy ciśnień, ciśnienia absolutnego oraz prędkości powietrza i innych nieagresywnych gazów. Wartość mierzonego parametru jest wyświetlana na wbudowanym wskaźniku LCD oraz wyprowadzana na wyjście w postaci standardowego sygnału elektrycznego.

Dzięki zastosowaniu czujników piezorezystancyjnych, przetworniki odznaczają się wysoką niezawodnością i dokładnością. Elektronika jest zamknięta w obudowie o wysokim stopniu ochrony, przystosowanej do montażu naściennego. Czerwona kontrolka wbudowana w płytę czołową ostrzega o przeciążeniu wejścia przetwornika.

Przetwornik może być rozbudowany o następujące opcje:

  • wyjście przekaźnikowe z możliwością opóźnionego zadziałania (zwłoka 60s)
  • zasilanie 24VDC, 24VAC lub 230VAC
  • charakterystykę pierwiastkową do pomiaru przepływu lub prędkości
Dane metrologiczne
Zakres
[Pa]		 Ciśn. max
[kPa]		 Liniowość Dryft
termiczny
[%/(0...50°C)]		 Stabilność
[%/rok]		 Powtarzalność
[%]		 Stała
czasowa
[ms]
0...50 25 0.8 3 3 2 100
0...250 25 0.8 2 2 0.3 10
0...500 25 0.8 1 1 0.3 10
0...1k 35 0.7 1 0.5 0.2 10
0...2.5k 35 0.7 1 0.1 0.1 10
0...5k 35 0.5 1 0.1 0.1 10
0...10k 35 0.5 1 0.1 0.1 10
0...100k 300 0.5 1 0.1 0.1 10
0...1M 1200 0.5 2 0.1 0.1 10
Wersja na ciśnienie absolutne
70…110 330 90Pa 23Pa 0.1 0.1 10
Dane techniczne
Wyjście analogowe liniowe 0...10V, RL≥2kΩ
liniowe 4...20mA (3/4-przewodowe), RL=20...400Ω opcja: wyjście o charakterystyce pierwiastkowej
Histereza 0.1%
1% (zakres 0…100Pa)
2% (zakres 0…50Pa)
Zasilanie 15...30VAC/DC opcja: 230VAC
Przyłącza elektryczne zaciski śrubowe dla kabli o przekroju 0.14...1.5mm2
dławik kablowy PG9
Wyjście przekaźnikowe (opcja) 230VAC / 1A,
histereza przełączania 2% zakresu
Zakres temperatur pracy -20...+50°C
Przyłącza ciśnieniowe dla rurek elastycznych o średnicy nominalnej
4 lub 6mm
Mierzone media powietrze i nieagresywne gazy
Stopień ochrony obudowy IP65
Wymiary obudowy 80 x 160 x 37mm
Masa ok. 0.2kg
