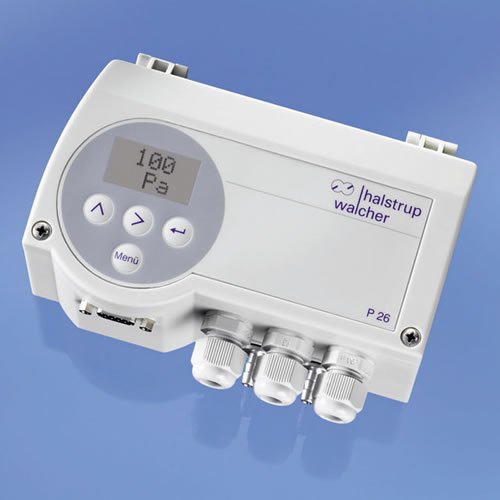

Przetworniki ciśnienia i różnicy ciśnień P26
- Zakresy pomiarowe: 0...10Pa do 0...100kPa (skalowany w zakresie 10%...100%)
- Zakres i wyświetlacz ustawiane

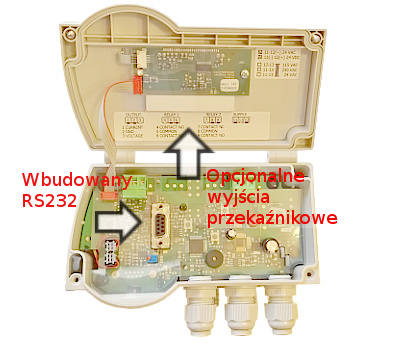

- Stała czasowa i charakterystyka wyjścia konfigurowane poprzez interfejs RS232 (wbudowany wewnątrz obudowy) lub wyprowadzony na zewnątrz USB (opcja)
- Automatyczna kalibracja zera
Przetworniki ciśnienia P26 są pneumatyczno-elektronicznymi urządzeniami do pomiaru ciśnienia (tj. nadciśnienia, podciśnienia i ciśnienia różnicowego). Stosowane są typowo w wentylacji i klimatyzacji np. przy pomiarze nadciśnienia w kanałach wentylacyjnych. Wyposażenie w opcjonalny wskaźnik cyfrowy LCD pozwala na odczyt wartości bezpośrednio w miejscu zainstalowania przetwornika.
Przetworniki z serii P26 wykorzystują najnowsze rozwiązania czujników różnicy ciśnień dla zapewniając wysokiej dokładności pomiary ciśnień różnicowych. Dzięki zaprogramowanej charakterystyce pierwiastkowej umożliwiają generowania na wyjściu sygnału proporcjonalnego do prędkości lub strumienia objętościowego, przy współpracy z rurką spiętrzającą lub innym czujnikiem przepływu. Przeznaczone są do kontaktu z czystym powietrzem lub nieagresywnymi gazami. Wskaźnik cyfrowy LCD o programowanym zakresie wskazań, pozwala na odczyt wartości bezpośrednio w miejscu zainstalowania przetwornika.
Przetwornik posiada wysoką odporność na przeciążenie - przy zakresach poniżej 2.5kPa wynosi 200x zakres, a przy wyższych wynosi 600kPa.
Obudowa jest przystosowana do montażu naściennego albo szynowego.
Przetwornik może by opcjonalnie wyposażony w cyfrowy interfejs USB.
Dane techniczne
Zakresy pomiarowe
|
0...100, 250, 500Pa
0...1, 2, 4, 10, 20, 40, 100kPa, i inne
można skalować w zakresie 10…100% wart. nom.
|
Liniowość
|
±0.5% skalowanego zakresu, min. 0.3 Pa
±0.2% skalowanego zakresu, min. 0.3 Pa
|
Histereza
|
<0.1%
|
Przeciążalność
|
200x (zakresy <2.5kPa),
600kPa (zakresy ≥2.5kPa)
|
Stała czasowa czujnika
|
0.02s (zakresy ≥250Pa)
0.05s (zakresy <250Pa)
|
Stała czasowa
|
Regulowana: 25ms…60s
|
Współczynnik temperaturowy
|
0.03%/°C (w zakresie +10...+50°C)
|
Wyjście analogowe
|
0...10V, 0...20mA, 4...20mA
|
Wyjścia przekaźnikowe(opcja)
|
dwa przekaźniki ze stykami bezpotencjałowymi
obciążalność 230V/6A
|
Zasilanie
|
24VDC, 24VAC, 230/115VAC
|
Zakres temperatury pracy
|
+10...+60°C
|
Zakres temperatur składowania
|
-10...+70°C
|
Przyłącze ciśnieniowe
|
dla rurek o średnicy nominalnej 6mm
|
Mierzone media
|
powietrze i wszystkie nieagresywne gazy
|
Stopień ochrony obudowy
|
IP65
|
Wymiary
|
162x100x75mm
|
Przykładowe przetworniki różnicy ciśnień P26:
P26-1-24VAC-0…50Pa-S-0-2-0: przetwornik ciśnienia i różnicy ciśnień, sygnał wyjściowy: 0…10V, zakres pomiarowy: 0…50Pa, zasilanie: 24VAC, dokładność: +/-0.5%, wyświetlacz: brak, wyjścia przekaźnikowe: dwa wyjścia przekaźnikowe (6A, 230VAC), interfejs komunikacyjny: brak.
P26-4-24VACDC-0…500Pa-2-LC-2-U0: przetwornik ciśnienia i różnicy ciśnień, sygnał wyjściowy: 4…20mA, zakres pomiarowy: 0…500Pa, zasilanie: 24VAC/DC, dokładność: +/-0.2%, wyświetlacz: LCD z klawiaturą, wyjścia przekaźnikowe: dwa wyjścia przekaźnikowe (6A, 230VAC), interfejs komunikacyjny USB.
Do pobrania:
Karta katalogowa (ang.) Przetwornik P26 | |
Przetwornik różnicowy ciśnienia P26 - instrukcja | |

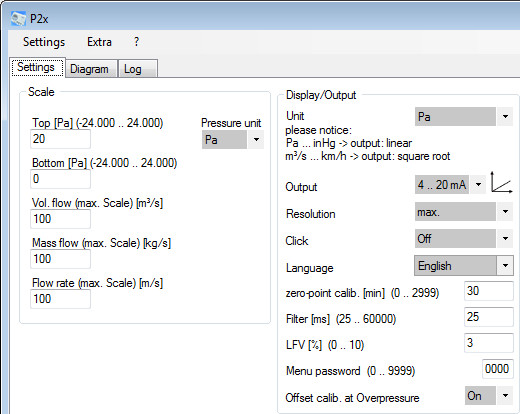

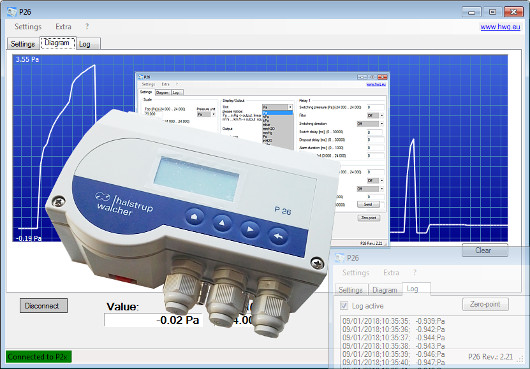

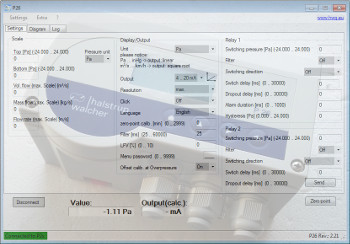

Oprogramowanie do przetwornika różnicy ciśnień P26 |
