Opis

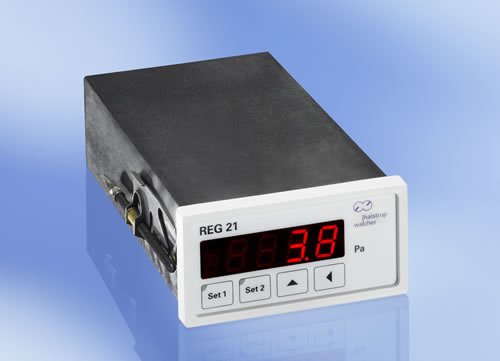

Manometr REG21 jest przyrządem tablicowym przeznaczonym do pomiaru ciśnienia, podciśnienia i różnicy ciśnień powietrza i nieagresywnych gazów. Sercem przyrządu jest czujnik pomiarowy działający na zasadzie indukcyjnej. Cela pomiarowa czujnika zawiera diafragmę wykonaną z brązu berylowego rozdzielającą dwie komory. Różnica ciśnień między komorami celi pomiarowej powoduje odkształcenie diafragmy. Odkształcenie to jest mierzone bezstykowo za pomocą czujnika indukcyjnego. Wartość mierzonego ciśnienia jest wskazywana na 4 cyfrowym czerwonym wyświetlaczu LED o wysokości 14mm. Przyrząd posiada wyjście analogowe dostarczające informacji o wartości mierzonego ciśnienia, a także dwa wyjścia przekaźnikowe lub tranzystorowe umoźliwiające realizację sygnalizacji lub prostego sterowania.
Mikroprocesorowe sterowanie pracą przyrządu umożliwia realizowanie dodatkowych funkcji takich jak: blokowanie wejścia przy jego przeciążeniu, polegające na zwarciu króćców zaworem sterowanym elektromagnetycznie gdy na wejście zostanie podane ciśnienie przekraczające o 50% zakres pomiarowy. Dodatkowo za pomocą tego zaworu jest realizowana cyklicznie funkcja automatycznej korekcji zera, co gwarantuje zachowanie stabilności pomiarów zwłaszcza w niskich zakresach. Kolejnymi funkcjami są regulator dwu- lub trójpołożeniowy, możliwość opóźnionego działania wyjść przekaźnikowych, zmiana stałej czasowej wyjścia analogowego, regulacja jasności świecenia wyświetlacza.
Dane techniczne
Zakresy pomiarowe | 0...50, 100, 250, 500Pa, 1, 2.5, 5, 10, 20, 50, 100kPa dostępne także inne zakresy i jednostki |
Dopuszczalne przeciążenie | 200 x zakres (zakresy <2.5kPa) 600kPa (zakresy ≥2.5kPa) |
Liniowość | ±1% (standard), ±0.5% (opcja dla zakresów ≥250Pa) |
Histereza | <0.1% |
Stała czasowa | 20ms (opcja: 1, 2 lub 5s) |
Dryft termiczny | 0.04% /K (w zakresie +10...+50°C) |
Wyjście analogowe | 0...10V (opcja: ±5V lub 0/4...20mA) |
Wyjścia alarmowe | 2 x przekaźnik 6A/230VAC, bezpotencjałowy, albo 2 x open collector 200mA/50VDC, bezpotencjałowy z optoizolacją |
Wyświetlacz | 4 cyfry, LED 14mm |
Zasilanie | 230VAC (opcja: 24VAC lub 24VDC) |
Pobór mocy | ok. 3VA |
Zakres temperatur pracy | 0...+60°C |
Zakres temperatur składowania | -10...+70°C |
Przyłącza ciśnieniowe | dla rurek o średnicy nominalnej 6mm |
Mierzone media | powietrze i nieagresywne gazy |
Stopień ochrony obudowy | IP54 |
Wymiary | 96 x 48 x 175mm |
