Opis

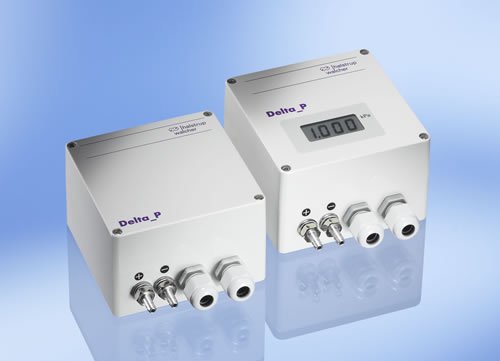

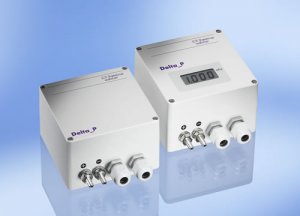

Przetworniki z serii P82R posiadają pierwiastkową charakterystykę przetwarzania różnicy ciśnienia na elektryczny sygnał analogowy. Przeznaczone są przede wszystkim do pomiarów przepływu i prędkości przy współpracy z rurkami spiętrzającymi lub innymi czujnikami przepływu o kwadratowej zależności spiętrzenia od przepływu/prędkości.
Przetworniki PU82R (z wyjściem napięciowym) i PI82R (z wyjściem prądowym) generują na wyjściu do wyboru sygnał analogowy liniowy lub pierwiastkowy. Przy pomiarach przepływu lub prędkości wartość mierzonych parametrów jest proporcjonalna do pierwiastka z różnicy ciśnienia powstającego na czujniku pomiarowym.
Normalnie wykorzystuje się sygnał spierwiastkowany, jednak proste przestawienie wewnętrznego przełąznika umożliwia generację sygnału liniowo zależnego od wejściowego ciśnienia różnicowego.
Przetworniki przeznaczone są do kontaktu z czystym powietrzem lub nieagresywnymi gazami.
Wyposażenie w opcjonalny wskaźnik cyfrowy LCD pozwala na odczyt wartości bezpośrednio w miejscu zainstalowania przetwornika.
Dane techniczne
Zakresy pomiarowe | 0...100 (opcja), 250, 500Pa 0...1, 2.5, 5, 10, 20kPa, i inne |
Liniowość | ±1% |
Histereza | <0.1% |
Nadzakresowość | -5%...110% (charakterystyka liniowa) 1%...110% (charakterystyka pierwiastk.) poziom odcięcia charakt. pierwiastk. 0...10% |
Przeciążalność | 5 x zakres |
Stała czasowa | 0.02s, 1, 2, 5s (opcja) |
Współczynnik temperaturowy | 0,04% / °C |
Dryft zera | 0.05% / °C (w zakresie +10...+50°C) 0.05% / rok |
Wyjście analogowe | PU82R: 0...10V, PI82R: 0...20mA, 4...20mA (opcja), |
Rezystancja obciążenia wyjścia analogowego RL |
RL ≥5kΩ (10V) RL ≤0.5kΩ (20mA) |
Zasilanie | 24VDC (standard), 230VAC lub 24VAC (opcja) |
Zakres temperatury pracy | 0...+60°C |
Zakres temperatur składowania | -10...+70°C |
Przyłącze ciśnieniowe | Ø 6,5 mm dla rurek o średnicy nominalnej 5mm |
Mierzone media | powietrze i wszystkie nieagresywne gazy |
Stopień ochrony obudowy | IP54 |
Wymiary | 120 x 122 x 75mm |
Masa | ok. 0.8kg |
