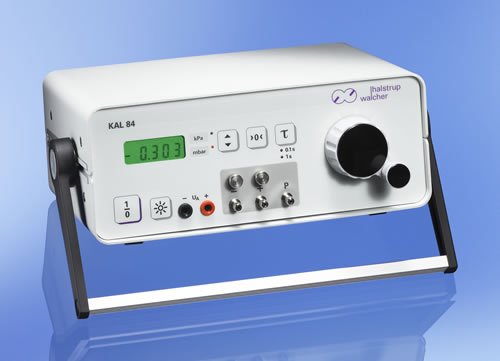

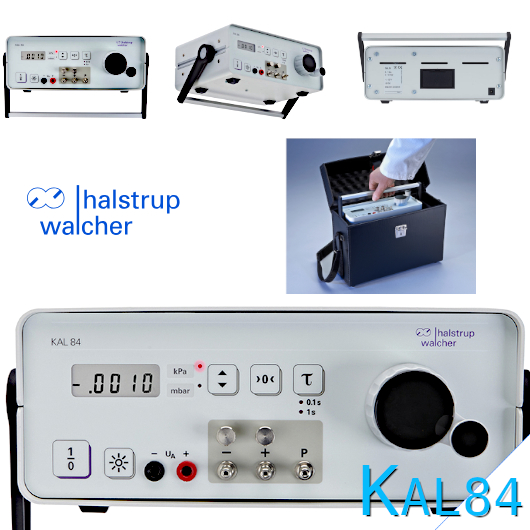

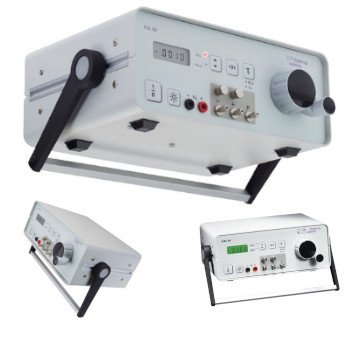

KAL 84 składa się z czujnika ciśnienia, elektronicznego przetwornika z wyświetlaczem LCD i zadajnika ciśnienia, który może być obsługiwany ręcznie poprzez gałkę obrotową. Przez połączenie zadajnika ciśnienia króćcem rurowym z wewnętrznym przetwornikiem otrzymujemy dokładnie zdefiniowane ciśnienie jako wartość odniesienia.
Wartość ciśnienia na wyświetlaczu LCD może być podawana w [Pa] lub [mbar]. Jednostkę ciśnienia wybiera się przełącznikiem na płycie czołowej.
Wyświetlacz może być podświetlony osobnym przyciskiem.
Dla ustabilizowania wskazań na wyświetlaczu i obliczenia wartości średniej, możliwe jest wybranie jednej z trzech stałych czasowych: 20 ms, 0.1 s i 1 s.
KAL 84 jest wyposażony w wymienne akumulatory, które są automatycznie ładowane podczas pracy sieciowej. Dlatego jest on praktycznie zawsze gotowy do użycia.
Analogowy sygnał wyjściowy jest standardowym wyposażeniem i umożliwia protokołowanie przebiegu kalibracji, poprzez bezpośrednie podłączenie rejestratora lub data-loggera.
Zastosowanie
Przenośny kalibrator KAL 84 służy przede wszystkim do kalibracji manometrów i przetworników ciśnienia. Przez swoją zwartą i trwałą budowę oraz niezależność od zasilania sieciowego, nadaje się także doskonale do zastosowań lokalnych.
KAL 84 znajduje optymalne zastosowanie w wentylacji i technice oczyszczania powietrza do sprawdzania ciśnień różnicowych, w kontroli jakości jako dokładne regulowane źródło ciśnienia referencyjnego, do kalibracji urządzeń do mierzenia ciśnienia krwi, respiratorów i pomp dyfuzyjnych albo przy produkcji manometrów, czujników i wyłączników ciśnienia.
Dane techniczne
| Zakresy pomiarowe | 0...100Pa, 0...1kPa, 0...10kPa, 0...100kPa 0...300mmHg 0...750mmHg i inne |
| Liniowość | ± 0.2 % zakresu ± 1 cyfra (opcja w zakresie 1...50kPa) lub standard ± 0.5 % zakresu ± 1 cyfra |
| Histereza | <0.1% |
| Wbudowana pomka | Objętość komory przetwornka dla zkresu 1| 10 | 100kPa:100cm3 dla 100Pa: 200cm3 |
| Wyświetlacz | LCD 4 1/2 cyfry wysokość 10mm |
| Stała czasowa | 0.02 / 0.1 / 1s (przełączalna) |
| Dryft termiczny zera | 0.04% / °C w zakresie +10...50°C błąd możliwy do skorygowania ręcznie |
| Wyjście analogowe | 0...1V (złącza bananowe) |
| Rezystancja obciążenia wyjścia analogowego | RL > 2kΩ |
| Zasilanie | akumulator Ni-Cd 9V zasilacz - ładowarka 9VDC |
| Zakres temperatury pracy | 0...+60°C (optymalnie +10...+50°C) |
| Zakres temperatury przechowywania | -10...+70°C |
| Przyłącza ciśnieniowe | Ø6.5mm (dla rurek o średnicy nominalnej 5mm) |
| Mierzone media | powietrze i wszystkie nieagresywne gazy |
| Wymiary | 260 x 100 x 180mm |
| Masa | ok. 3kg |
