ZASTOSOWANIE

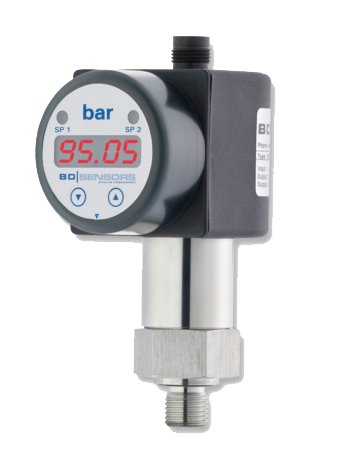

Presostat elektroniczny DS 200 oraz z membraną czołową DS200P są kombinacją następujących zespołów:
- precyzyjnego przetwornika ciśnienia
- inteligentnego presostatu
- wyświetlacza cyfrowego
DS 200 | P jest urządzeniem przeznaczonym do zastosowań przemysłowych. 4-cyfrowy wyświetlacz wskazuje aktualną wartość ciśnienia. Umożliwia też zaprogramowanie dwóch progów alarmowych oraz innych parametrów za pomocą przycisków membranowych. Punkty przełączania tranzystorów wyjściowych mogą być dowolnie zdefiniowane w całym zakresie pomiarowym.
Wyświetlacz jest obrotowy (w zakresie 300° w jednej osi i 330° w drugiej), dzięki czemu może być ustawiony w pozycji dogodnej do odczytu, niezależnie od sposobu montażu przetwornika.
- inżynieria procesów
- przemysł chemiczny
- przemysł spożywczy
- przemysł papierniczy
ZAKRESY POMIAROWE
| Ciśnienie względne [bar] |
-1.. 0 |
0..0.04 |
0..0.06 |
0..0.1 |
0..0.16 |
0..0.25 |
0..0.4 |
0..0.6 |
0..1.0 |
0..1.6 |
0..2.5 |
0..4 |
| Ciśnienie absolutne [bar] |
- |
- |
- |
0..0.1 |
0..0.16 |
0..0.25 |
0..0.4 |
0..0.6 |
0..1.0 |
0..1.6 |
0...2.5 |
0..4 |
| Przeciążenie Pmax [bar] |
3 |
0.5 |
0.5 |
0.5 |
0.5 |
1 |
1 |
3 |
3 |
6 |
6 |
20 |
| Ciśnienie względne [bar] |
0..6 |
0..10 |
0..16 |
0..25 |
0..40 |
0..60 |
0..100 |
0..160 |
0..250 |
0..400 |
0..600 |
| Ciśnienie absolutne [bar] |
0..6 |
0..10 |
0..16 |
0..25 |
0..40 |
0..60 |
0..100 |
0..160 |
0..250 |
0..400 |
0..600 |
| Przeciążenie Pmax [bar] |
20 |
20 |
60 |
60 |
100 |
140 |
340 |
340 |
600 |
600 |
1000 |
SYGNAŁ WYJŚCIOWY ANALOGOWY
| Standardowo: system 2-przewodowy |
Prądowy: 4...20mA / Vs=18...41V (Ex: Vs=20...28V) |
| Opcjonalnie: 3-przewodowy |
Napięciowy: 0...10V / Vs=15...36V |
Dokładność wg IEC60770
(histereza, liniowość, powtarzalność) |
standardowo: ±0.35% zakresu
zakresy ≤ 0.4bar: ±0.5% zakresu |
| opcjonalnie (PN > 0.4 bar): ≤ ±0.25% zakresu |
| Dopuszczalne obciążenie wyjścia |
Prądowe 2-przewodowe: < [ Vs - Vsmin] / 0.02 |
| Napięciowe 3-przewodowe : >10kOhm |
SYGNAŁ WYJŚCIOWY DWUSTANOWY
| Rodzaj |
1 lub 2 niezależne wyjścia PNP |
| Obciążalność |
Standardowo: max. 125mA |
| Wersja Ex: max. 70mA sumarycznie dla obu wyjść, max. indukcyjność 4.7mΩ |
| Dokładność |
standardowo: ±0.35% zakresu
zakresy ≤ 0.4bar: ±0.5% zakresu |
| opcjonalnie (PN > 0.4 bar): ±0.25% zakresu |
| Powtarzalność |
±0.1% zakresu |
| Częstotliwość przełączania |
max. 10Hz |
| Ilość cykli |
> 100mln |
| Czas opóźnienia |
0...100s |
EFEKTY TERMICZNE
| Zakres pomiarowy[bar] |
-1..0 |
≤0.1 |
≤0.25 |
≤0.4 |
≤1 |
>1 |
| Dryft [± %zakresu] 1 ) |
<0.75 |
< 2.0 |
< 1.5 |
< 1.0 |
<1.0 |
<0.75 |
| Zakres kompensacji |
0...70 |
0...50 |
0...70 |
ZABEZPIECZENIA ELEKTRYCZNE
| Zabezpieczenie przeciwzwarciowe |
Długotrwałe |
| Zabezpieczenie przed odwrotną polaryzacją zasilania |
Brak uszkodzenia, brak działania |
| Kompatybilność elektromagnetyczna |
Zgodna z EN 61326 |
| Opcjonalne zabezpieczenie EEx DX13-DMP331 |
Tylko 4...20mA
II 1G EExia IIC T6, Ui = 28 V, Ii = 93 mA, Pi = 660 mW, Lo<50ľH, Co=0ľF |
WYŚWIETLACZ
| Typ |
4 cyfrowy, LED w kolorze czerwonym, wysokość cyfr 7mm,szerokość cyfr 4.85mm |
| Zakres wskazań |
programowany -1999...9999 |
| Dokładność wskazań |
0.1% ±1 cyfra |
DOPUSZCZALNE TEMPERATURY
| Medium |
-25...+125°C
opcja: +150°C lub +300°C przy zastosowaniu radiatorów chłodzących |
| Przetwornik |
-25...+85°C |
| Przechowywanie |
-40...+125°C |
ODPORNOŚĆ MECHANICZNA
| Wibracje |
10g RMS (20...2000Hz) |
| Udary |
100g/11ms |
PRZYŁĄCZA ELEKTRYCZNE
| Standard IP 65 |
przyłącze męskie i przyłącze żeńskie DIN 43650 |
| Opcja IP 67 |
M12x1 (4-pin) / dławik kablowy + 2m kabla / obudowa polowa |
| Inne |
na życzenie |
PRZYŁĄCZE MECHANICZNE
| Standard |
G 1" DIN 3852 |
| Opcja |
DN1", 1 1/2", 2" (ISO2852)
DN25, DN40, DN50 (DIN11851) |
| Inne |
na życzenie |
MATERIAŁY
| Przyłącze mechaniczne |
Stal kwasoodporna 1.4571 (316) |
| Obudowa |
Stal kwasoodporna 1.4301 (304) |
| Obudowa wyświetlacza |
Poliamid (PA 6.6), poliwęglan (PC) |
| Obudowa polowa (opcja) |
Stal kwasoodporna 1.4305 (303), dławiki mosiądz niklowany |
| Membrana izolująca |
Stal kwasoodporna 1.4435 (316L) |
| Uszczelnienie |
Standard: Viton (FKM) / kauczuk nitrylowy (NBR) > 40bar
Opcja: wykonanie spawane bezuszczelkowe (tylko zakresy 0.16 - 40bar) |
RÓŻNE
| Pobór prądu |
przy wyjściu prądowym przy wyjściu napięciowym |
| Masa |
ca. 160...250 g |
| Pozycja pracy |
każda 2 ) |
| Czas pracy |
> 100 x 106 Cykli |
1 ) Tolerancja zakresu i przesunięcia
2 ) Przetwornik kalibrowany jest w pozycji pionowej, z przyłączem mechanicznym na dole. Zmiana pozycji instalacji może być przyczyną nieznacznego przesunięcia zera dla zakresów <= 1 bar.
