OPIS

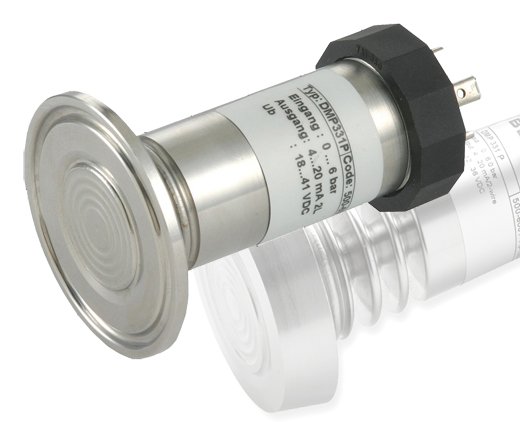

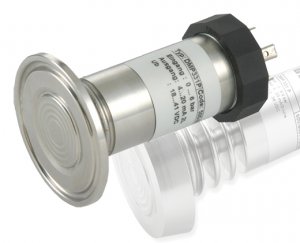

DMP 331P jest przetwornikiem przeznaczonym do zastosowań przemysłowych. Membrana separująca jest wysunięta na czoło króćca typu gwintowanego dostępnego w kilku rozmiarach.
Przetworniki można stosować do wszelkich mediów kompatybilnych ze stalą 316L. Z uwagi na czołową membranę nadaje się do mediów o dużej lepkości.
Uszczelnienia są wykonane z vitonu (FKM) a dla wyśszych ciśnień z kauczuku nitrylowego (NBR). Jako wypełnienie separatora jest stosowany olej silikonowy. Alternatywnie na życzenie wypełnieniem może być olej spożywczy, Halocarbon lub inny olej. Przy wysokich temperaturach medium można zastosować opcjonalnie radiatory chłodzące.
Preferowanymi obszarami zastosowań są:
- inżynieria procesów
- przemysł chemiczny
- przemysł spożywczy
- przemysł papierniczy
ZAKRESY POMIAROWE
| Ciśnienie względne [bar] |
-1.. 0 |
0..1 |
0..1.6 |
0..2.5 |
0..4 |
0..6 |
0..10 |
0..16 |
0..25 |
0..40 |
0..60 |
0..100 |
0..160 |
0..250 |
0..400 |
| Ciśnienie absolutne [bar] |
- |
0..1 |
0..1.6 |
0..2.5 |
0..4 |
0..06 |
0..10 |
0..16 |
0...25 |
0..40 |
0..60 |
0..100 |
0..160 |
0..250 |
0..400 |
| Przeciążenie Pmax [bar] |
3 |
3 |
7 |
7 |
12 |
12 |
25 |
50 |
50 |
120 |
120 |
250 |
500 |
500 |
600 |
SYGNAŁ WYJŚCIOWY / ZASILANIE
| Standardowo: system 2-przewodowy |
Prądowy: 4...20mA / Vs=12...36V (Ex: Vs=14...28V) |
| Opcjonalnie: 3-przewodowy |
Prądowy: 0...20mA / Vs=14...36V |
| Napięciowy: 0...10V / Vs=14...36V |
PARAMETRY
| Dokładność wg IEC 60770 - nieliniowość, histereza, powtarzalność: |
≤ ±0.5% zakresu |
| opcjonalnie (PN > 0.4 bar): ≤ ±0.25% zakresu |
| Dopuszczalne obciążenie wyjścia |
Prądowe 2-przewodowe: < [ Vs - Vsmin] / 0.02 |
| Prądowe 3-przewodowe: < 500Ω |
| Napięciowe 3-przewodowe : >10kΩ |
| Wpływ obciążenia i zasilania |
Zasilanie: ≤ ±0.05% / 10 V Obciązenia: ≤±0.05% / kΩ |
| Stabilność długoczasowa |
≤ ±0.2% zakresu / rok |
| Stała czasowa |
< 5 ms |
EFEKTY TERMICZNE
| Dryft [± %zakresu] 1 ) |
<0.2% zakresu / 10K |
| Zakres kompensacji |
-25...85°C |
ZABEZPIECZENIA ELEKTRYCZNE
| Rezystancja izolacji |
>100 MΩ |
| Zabezpieczenie przeciwzwarciowe |
Długotrwałe |
| Zabezpieczenie przed odwrotną polaryzacją zasilania |
Brak uszkodzenia, brak działania |
| Kompatybilność elektromagnetyczna |
Zgodna z EN 61326 |
| Opcjonalne zabezpieczenie EEx DX13-DMK331 |
Tylko 4...20mA, II 1G EExia IIC T6, Ui = 28 V, Ii = 93 mA, Pi = 660 mW |
TEMPERATURA PRACY
| Medium |
-25...+135°C
opcja: +150°C lub +300°C przy zastosowaniu radiatorów chłodzących |
| Przetwornik |
-25...+85°C |
| Przechowywanie |
-40...+125°C |
ODPORNOŚĆ MECHANICZNA
| Wibracje |
10g RMS (20...2000Hz) |
| Udary |
100g/11ms |
PRZYŁĄCZA ELEKTRYCZNE
| Standard IP 65 |
przyłącze męskie i przyłącze żeńskie DIN 43650 |
| Opcja IP 67 |
Binder seria 723 (5-Pin) / M12x1 (4-pin) / dławik kablowy + 2m kabla / obudowa polowa |
| Opcja IP 68 |
Buccaneer (4-pin) |
| Inne |
na życzenie |
PRZYŁĄCZE MECHANICZNE
| Standard |
G ½" / G¾" / G1" / G1½" / DIN 3852 |
| Opcja |
G ½ " EN 837 / G ½" z membraną czołową / G ½" otwarty / G ¼" DIN 3852 / G¼ " EN 837 / ½" NPT / ¼" NPT / Clamp DN 1 |1½ | 2"
Kołnierzowe: DN50/PN16, DN25/PN40, DN40/PN40, DN50/PN40, DN80/PN40, DN100/PN16, Varivent DN40/50 |
| Inne |
na życzenie |
MATERIAŁY
| Przyłącze mechaniczne |
Stal kwasoodporna 1.4435 (316L) |
| Obudowa |
Stal kwasoodporna 1.4301 (304) |
| Obudowa polowa (opcja) |
Stal kwasoodporna 1.4305 (303), dławiki mosiądz niklowany |
| Membrana izolująca |
Stal kwasoodporna 1.4435 (316L) |
| Uszczelnienie |
Przyłącza gwintowane: Viton (FKM),
Przyłącza higieniczne: brak |
| Ciecz wypełniająca |
Standard: olej silikonowy
Opcja: olej z atestem spożywczym, Halocarbon |
RÓŻNE
| Pobór prądu |
przy wyjściu prądowym przy wyjściu napięciowym |
| Masa |
ca. 140 g |
| Pozycja pracy |
każda 2 ) |
| Czas pracy |
> 100 x 106 Cykli |
1 ) Tolerancja zakresu i przesunięcia
2 ) Przetwornik kalibrowany jest w pozycji pionowej, z przyłączem mechanicznym na dole. Zmiana pozycji instalacji może być przyczyną nieznacznego przesunięcia zera dla zakresów <= 1 bar.
