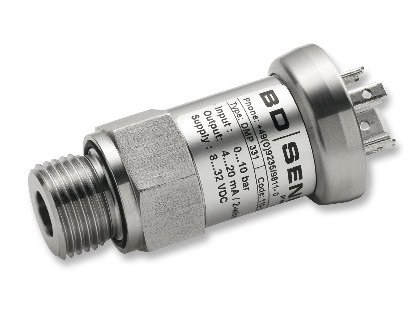

OPIS
DMP 331 jest przetwornikiem przeznaczonym do zastosowań uniwersalnych we wszystkich gałęziach przemysłu. Przetwarza proporcjonalnie ciśnienie medium na sygnał elektryczny. DMP 331 umożliwia pomiar ciśnienia absolutnego lub względnego - statycznego lub dynamicznego. Przetwornik wykonano ze stali 1.4571 (316Ti), 1.4435 (316L) oraz Viton-u (FKM), więc może być stosowany w środowiskach na które w/w materiały są odporne. Inne materiały uszczelnień dostępne na życzenie. Znając nazwę medium w którym przetwornik ma być stosowany możemy rekomendować najodpowiedniejszy materiał obudowy. Dla ciśnienia nominalnego ≥ 1.6bar dostepna jest wersja o dokładności ±0.1% zakresu.
DMP 331 nadaje się do wielu różnych obszarów zastosowań m.in.:
- pneumatyka
- kontrola procesów w przemyśle chemicznym
- technologia ochrony środowiska
- pomiary technologiczne w procesach przemysłowych
ZAKRESY POMIAROWE
| Ciśnienie względne [bar] |
-1.. |
0.. |
0.06 |
0.. |
0.. |
0.. |
0.. |
0.. 1.0 |
0.. 1.6 |
0.. 2.5 |
0.. 4 |
0.. 6 |
0.. 10 |
0.. 16 |
0.. 25 |
0.. 40 |
| Ciśnienie absolutne [bar] | - | - | - | - | - | - | 0.. 0.6 |
0.. 1.0 |
0.. 1.6 |
0... 2.5 |
0.. 4 |
0.. 6 |
0.. 10 |
0.. 16 |
0.. 25 |
0.. 40 |
| Przeciążenie Pmax [bar] | 4 | 0.2 | 0.2 | 0.5 | 0.5 | 1 | 1 | 3 | 6 | 6 | 20 | 20 | 20 | 60 | 100 | 100 |
SYGNAŁ WYJŚCIOWY / ZASILANIE
| Standardowo: system 2-przewodowy | Prądowy: 4...20mA / Vs=12...36V (Ex: Vs=14...28V) |
| Opcjonalnie: 3-przewodowy | Prądowy: 0...20mA / Vs=14...36V |
| Napięciowy: 0...10V / Vs=14...36V |
PARAMETRY
| Dokładność wg IEC 60770 - nieliniowość, histereza, powtarzalność: | standardowo: ≤ ±0.35% zakresu dla zakresów 0.1...0.4 bar: ≤ ±0.5% zakresu |
| opcjonalnie (PN > 0.4 bar): ≤ ±0.25% zakresu opcjonalnie (PN > 1.6 bar): ≤ ±0.1% zakresu tylko 4...20mA 2-przewodowe |
|
| Dopuszczalne obciążenie wyjścia | Prądowe 2-przewodowe: [ Vs (V) - 12V]0.02 A |
| Prądowe 3-przewodowe: 250Ohm + [ Vs (V) - 12V]0.02 A | |
| Napięciowe 3-przewodowe: >10kOhm | |
| Wpływ obciążenia i zasilania | Zasilanie: ≤ ±0.05% / 10 V Obciązenie: ≤ ±0.05% / kOhm |
| Stabilność długoczasowa | ≤ ±0.2% zakresu / rok |
| Stała czasowa | < 1.5 ms |
EFEKTY TERMICZNE
| Zakres pomiarowy[bar] | -1..0 | ≤0.1 | ≤0.25 | ≤0.4 | ≤1 | >1 |
| Dryft [± %zakresu] 1 ) | <0.75 | < 2.0 | < 1.5 | < 1.0 | <1.0 | <0.75 |
| Zakres kompensacji | 0...70 | 0...50 | 0...70 | |||
ZABEZPIECZENIA ELEKTRYCZNE
| Rezystancja izolacji | >100 MΩ |
| Zabezpieczenie przeciwzwarciowe | Długotrwałe |
| Zabezpieczenie przed odwrotną polaryzacją zasilania | Brak uszkodzenia, brak działania |
| Kompatybilność elektromagnetyczna | Zgodna z EN 61326 |
| Opcjonalne zabezpieczenie EEx DX13-DMP331 | Tylko 4...20mA, II 1G EExia IIC T6, Ui = 28 V, Ii = 93 mA, Pi = 660 mW |
DOPUSZCZALNE TEMPERATURY
| Medium | -25...+125°C |
| Przetwornik | -25...+85°C |
| Przechowywanie | -40...+125°C |
ODPORNOŚĆ MECHANICZNA
| Wibracje | 10g RMS (20...2000Hz) |
| Udary | 100g/11ms |

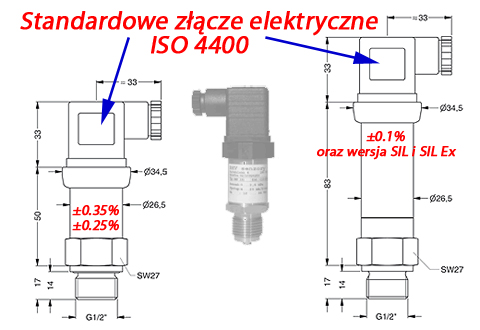

PRZYŁĄCZA ELEKTRYCZNE
| Standard IP 65 | przyłącze męskie i przyłącze żeńskie DIN 43650 |
| Opcja IP 67 | Binder seria 723 (5-Pin) / M12x1 (4-pin) / dławik kablowy + 2m kabla / obudowa polowa |
| Opcja IP 68 | Buccaneer (4-pin) |
| Inne | na życzenie |
PRZYŁĄCZE MECHANICZNE
| Standard | G ½ " DIN 3852 |
| Opcja | G ½ " EN 837 / G ½" z membraną czołową / G ½" otwarty / G ¼ " DIN 3852 / G ¼ " EN 837 / ½" NPT / ¼" NPT, M20x1.5 | M12x1 | M10x1 | M12x1.5 | |
| Inne | na życzenie |
MATERIAŁY
| Przyłącze mechaniczne | Stal kwasoodporna 1.4571 (316Ti) |
| Obudowa | Stal kwasoodporna 1.4301 (304) |
| Obudowa polowa (opcja) | Stal kwasoodporna 1.4305 (303), dławiki mosiądz niklowany |
| Membrana izolująca | Stal kwasoodporna 1.4435 (316L) |
| Uszczelnienie | Standard: Viton (FKM), opcja spawane bezuszczelkowe |
RÓŻNE
| Pobór prądu | przy wyjściu prądowym przy wyjściu napięciowym |
| Masa | ca. 140 g |
| Pozycja pracy | każda 2 ) |
| Czas pracy | > 100 x 106 Cykli |
1 ) Tolerancja zakresu i przesunięcia
2 ) Przetwornik kalibrowany jest w pozycji pionowej, z przyłączem mechanicznym na dole. Zmiana pozycji instalacji może być przyczyną nieznacznego przesunięcia zera dla zakresów <= 1 bar.
 |
