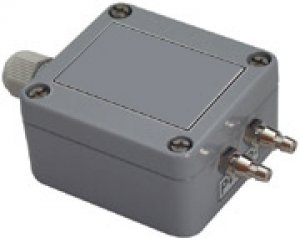

Przetwornik DS2

Kategoria: Ciśnienie
Nr kat.: DS2
− +
Opis

W przetwornikach z serii DS2 zastosowano nowoczesny, półprzewodnikowy (piezorezystancyjny) czujnik przeznaczony do pomiaru ciśnienia, podciśnienia i różnicy ciśnień. Istnieją dwa wykonania różniące się sygnałem wyjściowym: DS2-010 (0...10V) i dwuprzewodowy DS2-420 (4...20mA).

Przetworniki znajdują zastosowanie w wentylacji i systemach klimatyzacyjnych, a także przy pomiarach poziomu, nadzorowaniu filtrów, w technice medycznej, urządzeniach ochrony środowiska itp.

Przeznaczone są do kontaktu z czystym powietrzem lub nieagresywnymi gazami.

Dane metrologiczne
Zakres
[Pa]		 Ciśn. max
[kPa]		 Liniowość Dryft
termiczny
[%/(0...50°C)]		 Stabilność
[%/rok]		 Powtarzalność
[%]		 Stała
czasowa
[ms]
0...250 35 1.0 3.5 2 0.3 50
0...500 35 1.0 2.5 2 0.3 50
0...1k 35 1.0 1 0.5 0.2 50
0...2.5k 35 0.8 1 1 0.1 50
0...5k 35 0.8 1 1 0.1 50
0...10k 35 0.8 1 0.5 0.1 50
0...25k 100 0.5 1 0.1 0.1 50
0...50k 200 0.5 1 0.1 0.1 50
0...100k 200 0.5 1 0.1 0.1 50
Odmiana z elektroniczną korekcją liniowości:
0...10k 35 0.2 1 0.1 0.1 50
0...25k 100 0.2 1 0.1 0.1 50
0...50k 200 0.2 1 0.1 0.1 50
0...100k 200 0.2 1 0.1 0.1 50
Dane techniczne
Wyjście analogowe DS1-420: 4...20mA (2-przewodowe), RL<400Ω
DS1-010: 0...10V, RL>=2kΩ
Zasilanie 15-30VDC
24 lub 230VAC (opcja dla DS2-010)
Przyłącza elektryczne zaciski dla kabli o przekroju 0.14...1.5mm2
dławik kablowy PG7
Zakres temperatur pracy -20...+50°C
Przyłącza ciśnieniowe dla rurek elastycznych o średnicy nominalnej 4 lub 6mm
Mierzone media powietrze i nieagresywne gazy
Stopień ochrony obudowy IP65
Wymiary 58 x 64 x 34mm
Masa ok. 0.17kg
