Przetwornik ciśnienia DCT 533 z IO-link

Kategoria: Ciśnienie

Przetwornik ciśnienia DCT533 wyposażony w IO-Link, cyfrowy interfejs dla czujników i elementów wykonawczych, ujednolicony na całym świecie normą IEC 61131-9. IO-Link nie ma topologii magistrali, lecz stanowi wydajny system komunikacji punkt-punkt, w ramach którego można konfigurować urządzenie oraz przesyłać zmierzone wartości. Integracja z urządzeniem nadrzędnym jest prosta dzięki wykorzystaniu pliku IODD.
Technologia czujnikowa modelu DCT 533 jest taka sama jak w sprawdzonych przetwornikach ciśnienia DMP 331 / DMP 333, dzięki czemu DCT 533 nadaje się do niemal każdego zastosowania przemysłowego, o ile medium jest kompatybilne ze stalą nierdzewną 316L. Modułowa konstrukcja przetwornika ciśnienia umożliwia dostosowanie połączeń elektrycznych lub mechanicznych do indywidualnych potrzeb, dzięki czemu łatwo jest dostosować model DCT 533 do różnych warunków panujących w miejscu instalacji.

Typowe zastosowania

Przetwornik DCT 533 firmy BD Sensors znajduje zastosowanie w różnych dziedzinach:

Przemysł morski
Budowa maszyn i instalacji
Przemysł energetyczny.

Przetwornik ten jest wykonany z wysokiej jakości materiałów i komponentów, dzięki czemu nadaje się do szerokiego zakresu zastosowań przemysłowych, o ile dopuszczalne jest stosowanie stali nierdzewnej 316L.

DCT533 BDsensors z IO link

Opis:

Ciśnienie nominalne od 0 ... 100 mbar do 0 ... 400 bar
Cyfrowy sygnał wyjściowy
- IO-Link zgodnie ze specyfikacją V 1.1
- prędkość transmisji danych 38,4 kbit/s
- profil inteligentnego czujnika
Cechy szczególne
► doskonałe właściwości termiczne
► doskonała długoterminowa stabilność
Wersje opcjonalne
► przyłącze ciśnieniowe G 1/2" , zakres do 40 bar
► czujnik spawany
► wersje dostosowane do wymagań klienta

Specyfikacja ogólna

Zakres pomiaru	-1...0...100mbar aż do 0...400bar 0....0.10 \| 0.16 \| 0.25 \| 0.40 \| 0.60bar 0...1.0 \| 1.6 \| 2.5 \| 4.0 \| 6.0 bar 0...10 \| 16 \| 25 \| 40 \| 60 bar 0...100 \| 160 \| 250 \| 400 bar -1 … 0 bar \| kod: X 1 0 2
Ciśnienie	względne lub absolutne
Typ wyjścia	cyfrowy interfejs IO-link V.1.1 / Slave
Przyłącze procesowe	G1/2" DIN 3852 G1/2" EN 837 G1/4" DIN 3852 G1/4" EN 837 G1/2" DIN 3852 z mambraną czołową G1/2" DIN 3852 z otwartym portem 1/4 NPT 1/2 NPT
Przyłącze elektryczne	M12x1 gniazdo kablowe gniazdo kablowe z kablem w izolacji z PVC Binder 723 (5-pin)
Membrana	stal kwasoodporna 316L
Zasilanie	18…30V DC
Dokładność	±0,35% ±0,25%
Protokół transmisji	IO-Link
Temperatura pracy	-25...+85°C
Temperatura medium	-25...+125°C
Stopień ochrony	IP 67
Materiał obudowy	stal nierdzewna

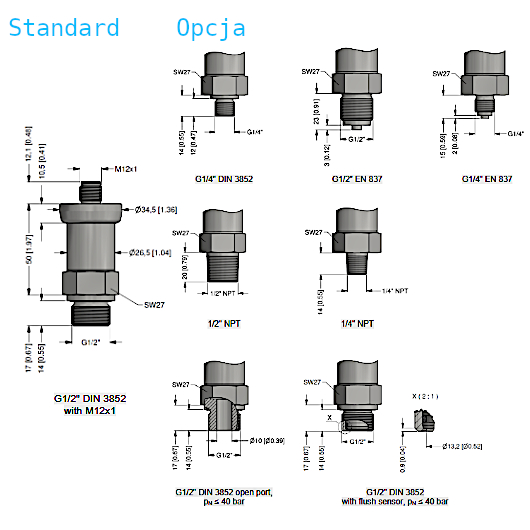

Rodzaję przyłączy mechanicznych:

DCT533 dim
