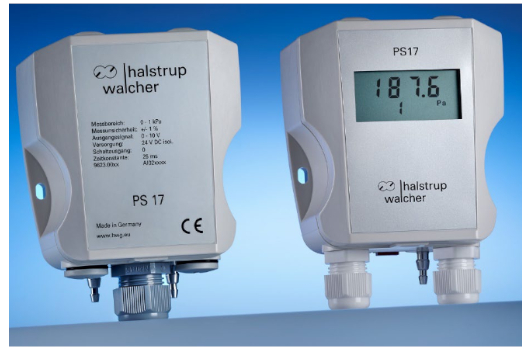

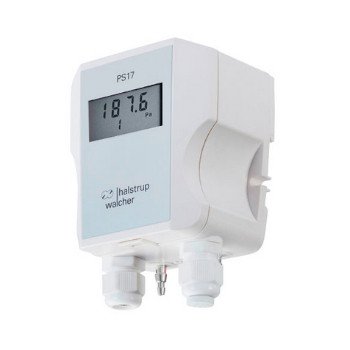

Przetwornik różnicy ciśnień PS 17 do pomiaru różnic ciśnień [±] oraz asymetrycznych w standardowych zastosowaniach, Przetworniki różnicy ciśnień z serii PS17 to nowy produkt w ofercie firmy Halstrup, przeznaczony do wykorzystania w pomiarach klimatyzacji/wentylacji np. do sprawdzania sprężu w kanałach lub poprawności pracy filtrów. Wykorzystuje najnowsze rozwiązania czujników różnicy ciśnień do zapewnienia wysokiej dokładności pomiarowej. Przetwornik PS17 wyposażono w piezorezystancyjny element pomiarowy. Przeznaczony jest do kontaktu z czystym powietrzem lub nieagresywnymi gazami. Opcjonalny wskaźnik cyfrowy LCD pozwala na odczyt wartości bezpośrednio w miejscu zainstalowania przetwornika. Przetwornik posiada wysoką odporność na przeciążenie - przy zakresach powyżej 250Pa wynosi 200x zakres, a przy najniższych 100x. Obudowa jest przystosowana do montażu naściennego albo szynowego. Oprócz różnicy ciśnień przetwornik PS17 może również mierzyć nadciśnienie i podciśnienie. Przetwornik umożliwia zerowanie za pomocą zewnętrznego sygnału. Posiada wbudowany adapter umożliwiający montaż na szynie DIN bez dodatkowych akcesoriów (np. w szafkach sterowniczych). Opcjonalnie przetwornik może być wyposażony w wyjście przekaźnikowe do sygnalizacji stanów alarmowych. Stopień ochrony: IP 67.



Cechy szczególne

• Solidna obudowa z tworzywa ABS o stopniu ochrony IP 67, przeznaczona do montażu na szynach DIN lub na ścianie (za pomocą zaledwie 2 śrub)
• Stopień ochrony: IP 67
• Dopuszczalny błąd: 2% lub 3% wartości maksymalnej
• Dostępny z określonym zakresem pomiarowym lub z opcją przełączania między 4 zakresami pomiarowymi
• Regulowany sygnał wyjściowy 0/2 ... 10 V lub 0/4 ... 20 mA
• Regulowane tłumienie sygnału wyjściowego do 10 s
• Wyświetlacz LCD (opcjonalnie)
• Możliwość kalibracji
• Kalibracja punktu zerowego za pomocą zewnętrznego sygnału napięciowego zmniejsza wymagania konserwacyjne.
• Regulowany przełącznik graniczny pozwala użytkownikom podłączać urządzenia, takie jak wentylatory lub urządzenia sygnalizacyjne, i eliminuje dodatkowe procesy przełączania (opcjonalnie).

Przetwornik różnicy ciśnień nadaje się szczególnie dobrze do monitorowania filtrów i ciśnień w standardowych zastosowaniach HVAC (ogrzewanie, wentylacja i klimatyzacja). Przełączniki DIP umożliwiają użytkownikom konfigurację sygnału wyjściowego i przełączalnych zakresów pomiarowych (opcjonalnie). Ustawienia zapewniają opcję konwersji na sygnał wyjściowy pierwiastkowy (wyświetlany jako % maksymalnej wartości wyjściowej). Dostępny jest również wewnętrzny przycisk do wykonywania korekcji punktu zerowego lub precyzyjnego dostrajania wartości końcowej. Opcjonalny wyświetlacz pozwala użytkownikom odczytywać zmierzoną wartość bezpośrednio na miejscu w Pa lub kPa. Dzięki opcjonalnej stałej czasowej (do 10s) przyrząd może generować sygnał wyjściowy z tłumieniem, nawet w niestabilnych warunkach ciśnieniowych. Dostępna jest również opcjonalna wersja dwuprzewodowa urządzenia, która pozwala zmniejszyć złożoność okablowania. Oprócz prostego montażu na ścianie za pomocą zaledwie 2 śrub, PS 17 nadaje się również do montażu na szynach montażowych.

Dokładność pomiaru modelu PS 17 z przełączalnymi zakresami zawsze odnosi się do wybranego zakresu pomiarowego, a nie do najwyższego dostępnego zakresu.

Jest ona zdefiniowana w następujący sposób:

• ±1 % zakresu wybranego ± 1 Pa dla zakresów pomiarowych ≤ 250 Pa
• ±1 % zakresu wybranego ± 0,5 Pa dla zakresów pomiarowych > 250 Pa
  plus ±0,3 Pa dla wartości odniesienia ≤ 1,5 kPa

Jeśli ustawimy opcję najniższego przełączalnego zakresu (50 Pa / 100 Pa / 200 Pa / 250 Pa), uzyskamy następujące wartości błędu:

• 50 Pa → 1,8 Pa
• 100 Pa → 2,3 Pa
• 200 Pa → 3,3 Pa
• 250 Pa → 3,8 Pa

Opcje

• Przełączanie między 4 zakresami pomiarowymi, regulowane za pomocą przełączników DIP
• Sygnał wyjściowy można skonfigurować za pomocą przełączników DIP

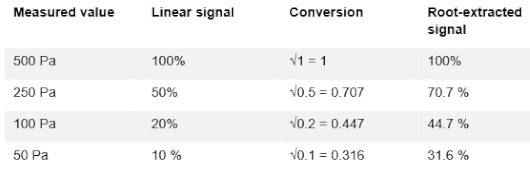

• Sygnał wyjściowy w postaci pierwiastka kwadratowego wyrażonego w % maksymalnej wartości wyjściowej
• Zasilanie: opcjonalnie 24 VDC lub wersja 2-przewodowa
• Przekaźnik (styki przełączające)

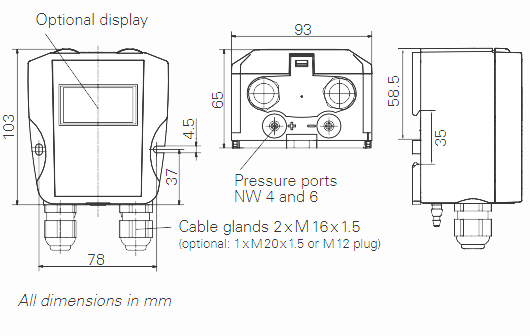

• Wtyczka przyłączeniowa lub dławik kablowy M20 zamiast 2 dławików kablowych M16

Cechy szczególne

• Zakresy pomiarowe [±] oraz zakresy pomiarowe asymetryczne
• Wersja z jednym stałym zakresem pomiarowym lub z możliwością przełączania między 4 różnymi zakresami pomiarowymi (wybór za pomocą przełączników DIP, opcjonalnie)
• Przeznaczony do montażu na szynie DIN oraz na powierzchni ściany
• Wybieralny sygnał wyjściowy 0/2 .. 10 V, 0/4 .. 20 mA lub 0 .. 5 V
• Możliwość kalibracji
• Kalibracja punktu zerowego za pomocą sygnału zewnętrznego zmniejsza koszty konserwacji
• Regulowany wyłącznik krańcowy umożliwia podłączenie np. wentylatorów lub urządzeń sygnalizacyjnych i pozwala uniknąć dodatkowego okablowania (opcjonalnie)
• Podłączenie elektryczne: za pomocą standardowej dławicy kablowej M16, opcjonalnie 4-pinowa wtyczka M12 z kodowaniem A
