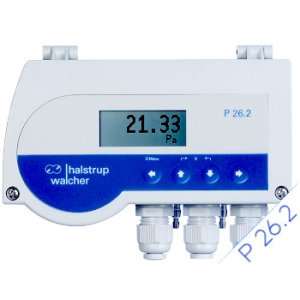

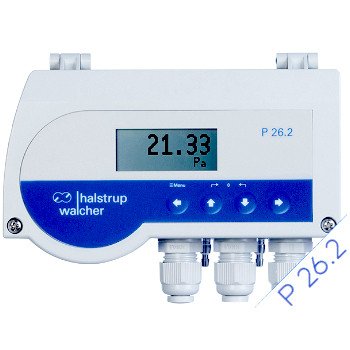

Przetwornik ciśnienia P 26.2 nadaje się szczególnie do monitorowania ciśnienia w pomieszczeniach czystych, laboratoriach, zakładach farmaceutycznych, salach operacyjnych, a także do specjalnych zastosowań w budowie maszyn i urządzeń. Oprócz ciśnienia różnicowego urządzenie mierzy również nadciśnienie dodatnie i ujemne, a także prędkość przepływu lub przepływ objętościowy. Zakresy pomiarowe są skalowalne w zakresie od 10 do 100%. Wybieralna stała czasowa pozwala na optymalne dostosowanie przetwornika do warunków ciśnienia, zapewniając stabilny sygnał wyjściowy. Przetwornik ciśnienia posiada certyfikat CE-/UKCA w standardzie; wybrane warianty są dostępne z certyfikatem NRTL zgodnie z UL / CSA 61010-1.
Opcje
Przetwornik ciśnienia P 26.2 jest opcjonalnie dostępny z fabrycznym certyfikatem kalibracji lub certyfikatem kalibracji zgodnym z wytyczną DKD 6-1.
Wejście temperaturowe rezystancyjne Pt100 lub Pt1000
Dwa opcjonalne styki przełączające umożliwiają podłączenie alarmów optycznych lub akustycznych w przypadku przekroczenia lub nieosiągnięcia wartości granicznych.
Przetwornik ciśnienia można łatwo skonfigurować za pomocą opcjonalnego interfejsu USB przy użyciu oprogramowania.
Alternatywnie konfigurację można również przeprowadzić za pomocą klawiatury i wyświetlacza. Wartość pomiarową można wyświetlać we wszystkich popularnych jednostkach, a dla sygnalizacji alarmowej można wybrać zmianę koloru
Opis produktu
- Wysokoprecyzyjny przetwornik różnicy ciśnień do pomieszczeń czystych, klimatyzacji i technologii procesowej
- Precyzyjne zakresy pomiarowe od 10Pa jedno- i dwukierunkowe
- Brak dryftu punktu zerowego dzięki automatycznej regulacji punktu zerowego
- Proste uruchomienie i różnorodne możliwości montażu (szyna DIN / montaż na ścianie)
- Kilka wyjść przełączających i analogowych w standardzie
- Rozbudowane opcje konfiguracji za pomocą bezpłatnego oprogramowania do parametryzacji poprzez wewnętrzny interfejs USB-C
Opcjonalnie
- Kompensacja T lub P-/T dla precyzyjnego pomiaru pełnej objętości wraz z miernikiem zużycia powietrza
- Wyświetlacz + klawiatura do lokalnej konfiguracji
- Wyjścia przełączające w wersji przekaźnikowej do bezpośredniego przełączania małych i średnich obciążeń
- Wtyczka M12 – wstępnie zmontowane połączenie elektryczne dla jeszcze szybszego uruchomienia
- Certyfikat kalibracji dla kompletnej dokumentacji procesu jakościowego
Dane techniczne
| Zakresy pomiarowe: | 10 / 50 / 100 / 200 / 250 / 500 Pa1 / 2,5 / 5 / 10 / 20 / 50 / 100 kPa dowolnie skalowalne od 10 do 100% w zakresie pomiarowym, inne dostępne na zamówienie |
| Dokładność pomiaru: | ± 0,2 % zakresu dla zakresów pomiarowych ≤ 50 kPa ± 0,5 % zakresu |
| Sygnał wyjściowy: | 0 .. 10 V (RL ≥ 2 kΩ)0 .. 20 mA (RL ≤ 500 Ω)4 .. 20 mA (RL ≤ 500 Ω)± 5 V (RL ≥ 2 kΩ) Sygnały wyjściowe można dowolnie konfigurować. |
| Zakres współczynnika temperaturowego: | max. 0,03 % / K |
| Współczynnik temperaturowy punktu zerowego: | ±0 % / K (cykliczna/ręczna korekcja punktu zerowego) |
| Maks. ciśnienie statyczne | 400 kPa dla zakresów pomiarowych ≥ 2,5 kPa |
| Przeciążalność: | 200x dla zakresów pomiarowych < 2,5 kPa |
| Wyświetlacz: | Wielokolorowy wyświetlacz LCD i klawiatura (opcjonalnie) |
| Medium: | powietrze, wszystkie nieagresywne i niepalne gazy |
| Czas odpowiedzi skokowej (T63): | 25 ms .. 60 s (regulowany) (Stała czasowa) |
| Zakres temperatur znamionowych: | 10...+50°C |
| Temperatura przechowywania: | -10....+70°C |
| Pobór prądu: | DC: maks. 4 W | AC: maks. 8 VA |
| Masa: | ok. 750 g |
| Dławiki kablowe: | 3 x M 16 zakres zaciskania Ø 5 ... 10 mm |
| Porty ciśnieniowe: | patrz kod zamówienia inne na zapytanie |
| Stopień ochrony IP: | IP 65 zgodnie z IEC / EN 60529 |
| Klasa ochrony: | II zgodnie z IEC / EN 61140 |
| Kategoria przepięcia: | II zgodnie z IEC / EN 60664-1 |
| Stopień zanieczyszczenia: | 2 zgodnie z IEC / EN 60664-1 |
| Certyfikaty: | CE / UKCA, NRTL zgodnie z UL/CSA 61010-1 |
| Interfejs: | USB, kabel danych w zestawie (opcjonalnie) Zewnętrzne zerowanie (wymagane napięcie zasilania 24 VDC) (opcjonalnie) |
| Przyłącza ciśnieniowe: | Standardowe dla przewodów 4 i 6 mm, 2 x dysza laboratoryjna DIN 12898, złącze wtykowe 4, 6 i 8 mm, złącze zaciskowe 6 i 8 mm |
| Przekaźnik: | 2 przekaźniki z bezpotencjałowymi stykami przełączającymi 230 VAC (50/60 Hz), 6 A (opcjonalnie) Licznik zużycia powietrza (opcjonalnie) |
| Dostępne jednostki: | • Pascal (Pa) • Hektopascal (hPa) • Kilopascal (kPa) • Milibar (mbar) • Milimetry słupa wody (mmH₂O) • Milimetry słupa rtęci (mmHg) • Funt na cal kwadratowy (psi) • Cal słupa wody (in H₂O) • Cal słupa rtęci (inHg) |
| Zasilanie: | 24 VAC, ± 10 % z separacją galwaniczną 24 VAC/DC, ± 10 % 100 .. 240/277 VAC, ± 10 % |
Pozostałe jednostki do wyboru:
Jednostka przepływu objętościowego Wybór jednostki do przedstawienia przepływu objętościowego:
• Metr sześcienny na sekundę (m3/s)
• Metr sześcienny na minutę (m3/min)
• Metr sześcienny na godzinę (m3/h)
• Cal sześcienny na minutę (cfm)
• Cal sześcienny na godzinę (cfh)
Jednostka przepływu masowego Wybór jednostki do przedstawienia przepływu masowego:
• Kilogramy na sekundę (kg/s)
• Kilogramy na minutę (kg/min)
• Kilogramy na godzinę (kg/h)
• Funt na sekundę (lbs/s)
• Funt na minutę (lbs/min)
• Funt na godzinę (lbs/h)
Jednostka natężenia przepływu Wybór jednostki do przedstawienia natężenia przepływu:
• Metry na sekundę (m/s)
• Mile na godzinę (mph)
• Stopy na sekundę (fps)
• Stopy na minutę (fpm)
• Kilometry na godzinę (km/h)

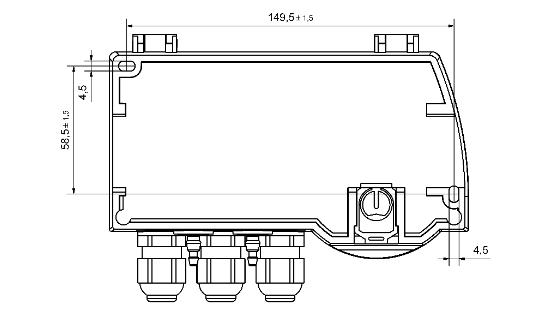

Wymiary:
Oznaczenie: Przetwornik różnicy ciśnień Typ: P 26.2
