Przetwornik prędkości SS 20.700

Kategoria: Przetwornik prędkości powietrza

Nr katalogowy: SS20.700

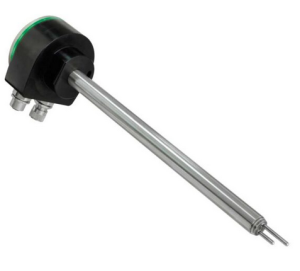

Przetwornik prędkości przepływu SS 20.700

Natężenie przepływu gazów - ważny pomiar w procesach przemysłowych.

"Heavy-Duty applications"

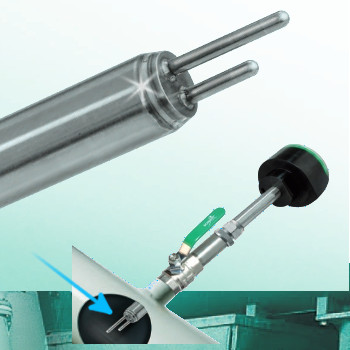

Głowica czujnika z podwójnym trzpieniem, elementy czujnika całkowicie zamknięte w stali nierdzewnej
Do powietrza i innych gazów w aplikacjach o trudnych warunkach (medium z agresywnymi składnikami, zanieczyszczenia, wysoka wilgotność)
Sygnał przepływu i temperatury
Długość sondy 250 lub 600 mm
Czujnik zdalny (opcja)
Zakresy pomiarowe 0 ... 10 m/s do 0 ... 220 m/s, specjalny zakres pomiarowy
Specjalna regulacja gazu dla różnych gazów (opcja)
Wyjście impulsowe
Bezsmarowe / do zastosowań O₂ / wersja odtłuszczona (opcja)
Odporność na ciśnienie do 16 bar
Zakres temperatur +120 °C
Interfejs modułowy do rozszerzenia funkcji czujnika

Przetwornik SS20.700 Termiczny przetwornik prędkości przepływu SCHMIDT® SS 20.700 jest idealnym rozwiązaniem dla wyjątkowo wymagających zastosowań przemysłowych.
Można go wykorzystać do wielu zastosowań, takich jak monitorowanie sprężonego powietrza, monitorowanie gazu w palnikach procesowych, rejestracja zużycia gazów i wiele innych. Dwie wersje specjalne "tlen O₂ >21 %" oraz "odtłuszczony oraz tlen O₂ >21 % plus PWIS-free (brak substancji utrudniających zwilżanie lakieru - w skrócie PWIS - powodują wyraźnie widoczne wady produktu końcowego, ponieważ uniemożliwiają równomierne zwilżenie malowanych powierzchni. W warstwie farby pojawiają się lejkowate zanieczyszczenia i kratery. Takimi substancjami mogą być silikony, substancje fluorowane (PTFE), niektóre oleje i smary.
Głowica czujnika z podwójnym trzpieniem została zaprojektowana dokładnie pod kątem tak zwanych "ciężkich zastosowań", a dzięki temu, że elementy czujnika są całkowicie zamknięte w stali nierdzewnej, nadają się one idealnie do wyjątkowo wymagających zastosowań. Czujnik jest również odporny na działanie agresywnych mediów. SS 20.700 rejestruje prędkość przepływu, jak również temperaturę mediów do 120°C. Może być stosowany w małych przewodach od DN 25 wzwyż i może obejmować długość czujnika do 600 mm do pomiaru objętościowego natężenia przepływu w dużych kanałach. Czujnik może być stosowany w nadciśnieniu do 16 barg.

Przetwornik jest bardzo łatwy w montażu: wkręcić czujnik za pomocą dołączonej złączki zaciskowej, ustawić czujnik w strumieniu gazu i centralnie w rurze, podłączyć elektrycznie - i gotowe! SS 20.700 pracuje bez żadnych ruchomych części, a dzięki zasadzie pomiaru dryf i starzenie się nie odgrywają żadnej roli. Dzięki temu konserwacja czujnika jest zredukowana do absolutnego minimum. Jeśli jednak konieczne jest czyszczenie, można je przeprowadzić bardzo łatwo i na wiele sposobów - po prostu w duchu "heavy-duty".

Zastosowania Heavy-Duty:

Pomiar zużycia sprężonego powietrza
Pomiar przepływu gazów obojętnych
Regulacja natężenia przepływu
Sterowanie sprężarką
Monitorowanie powietrza wylotowego
Kontrola powietrza do spalania w elektrociepłowniach blokowych i ogniwach paliwowych
Pomiar masowego przepływu powietrza w palnikach i silnikach spalinowych

Dane techniczne

Dane techniczne
Wielkość pomiarowa:	Standardowa prędkość przepływu v std, na podstawie warunków standardowych dla warunków standardowych ¹⁾ Temperatura medium T_M
Medium mierzone	powietrze lub azot Opcjonalnie: Czysty tlen, argon, CO₂, inne gazy na zapytanie
Zakres pomiarowye w_N	0 … 10 / 20 / 60 / 90 / 140 / 220 m/s Opcja: Niestandardowe zakresy pomiarowe w krokach co 1 m/s
Limit detekcji w_N	0.1 m/s
Zakres pomiarowy temp. T_M	-20 … +120 °C
Dokładność pomiarowa
Standard w_N	±(3 % wartości pomiarowej + [0.4 % górnej; min. 0.08 m/s]) ²⁾
Stała czasowa (t₉₀) w_N	10 s (skok w_N od 0 do 5 m/s w powietrzu)
Temperatura T_M (w_N > 2 m/s)	±1 K (10 … 30 °C); ±2 K (w pozostałym)
Temperatura pracy
Czujnik	-20 … +120 °C
Elektronika	-20 … +70 °C
Przechowywanie	-20 … +85 °C
Materiał
Obudowa	Aluminium, anodowane
Rurka czujnika	Stal 1.4571
Głowica	Stal 1.4404
Kabel (dla wersji rozdzielonej)	Kabel czujnika (czujnik zdalny) Płaszcz TPE, bezhalogenowy
Złącze ciśnieniowe	Standard: Stal 1.4571, NBR Tlen: Stal 1.4571, FKM (BAM) PWIS-zgodny: Stal 1.4571, pokryta DurniCoat (NiP)
Dane ogólne
Wilgotność	tryb pomiarowy: bez kondensacji (< 95 % RH)
Ciśnienie robocze	(maks.) 0 ... 16 bar
Wyświetlacz	4 x Duo-LED (zielony / czerwony / pomarańczowy)
Zasilanie	24 V DC ± 20 %
Pobór prądu	Typowo 80 mA (bez wyjścia impulsowego); max. 200 mA (z wyłączeniem prądu sygnałowego wyjścia impulsowego 2 [przekaźnik] oraz poboru prądu przez moduł rozszerzający)
Wyjścia analogowe dla wN i TM	(typ: Auto U / I) Auto-U/I: 0 ... 10V / 4 ... 20 mA (charakterystyka sygnału zależy od R_L) Wyjście napięciowe: RL ≥ 550 Ω (zabezpieczone przed zwarciem) Wyjście prądowe: RL ≤ 500 Ω Histereza przełączania: 50 Ω
Wyjście impulsowe	Wyjścia impulsowe: Sygnalizacja Częstotliwość: wN ~ f = 0 ... fmax; fmax = 10 ... 100 Hz. Opcja: 1 impuls/1 m3; 1 impuls/0,1 m3; 1 impuls/0,01 m3 (maks. 100 impulsów/s) Wyjścia impulsowe: 1. Otwarty kolektor przy chronionym napięciu zasilania; nie izolowany galwanicznie. Poziom wysoki: > napięcie zasilania - 3 V 2. Przekaźnik półprzewodnikowy (izolowany galwanicznie), maks. 30 V / 50 mA
Przyłącze elektryczne	Główne: Złącze wtykowe M12 (kod A), męskie, 8-pinowe (ekranowane), śrubowe Interfejs modułu: Złącze wtykowe M12 (kod A), żeńskie, 5-pinowe (ekranowane), śrubowe
Max długość kabla	Napięciowe wyjście / prądowe / impulsowe: 100 m
Montaż	Pozycja montażowa Dowolna (wyjątek: Element temperaturowy nigdy nie może być umieszczony "nad" elementem grzejnym) Kierunek pomiaru / tolerancja montażu Jednokierunkowy / ± 3° względem kierunku przepływu
Minimalna głębokość zanurzenia	DN40
Stopień ochrony	Rodzaj ochrony / klasa IP67 (sonda); IP66 (obudowa) / III lub PELV (EN 50178)

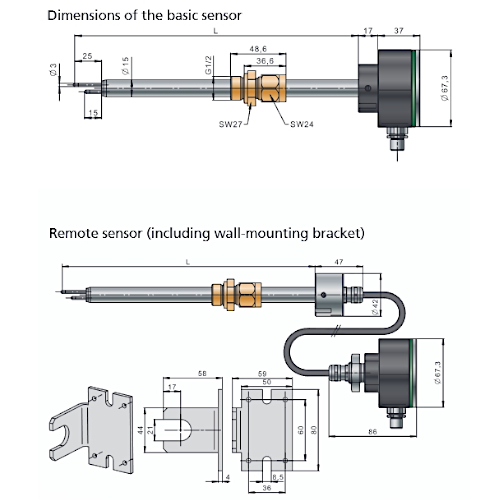

Długość sondy	Długość sondy Wersja kompaktowa: 250 / 600 mm Wersja z rozdzieloną głowicą: sonda 250 / 600 mm \| kabel: 1 ... 10 m (w odstępach co 1 m)
Masa	ok. 500 g maks. (bez kabla przyłączeniowego)

¹⁾ Warunki standardowe: T_N = 20 °C oraz p_N = 1,013.25 hPa
²⁾ Do punktu odniesienia dla korekty; "fmr" = pełny zakres pomiarowy
